DANFOSS REFRIGERATIONMT36-5VI DANFOSS REFRIGERATION Compresseur à pistons MT36JG5CVE

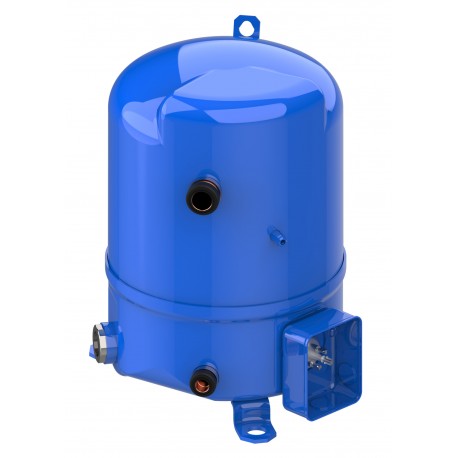

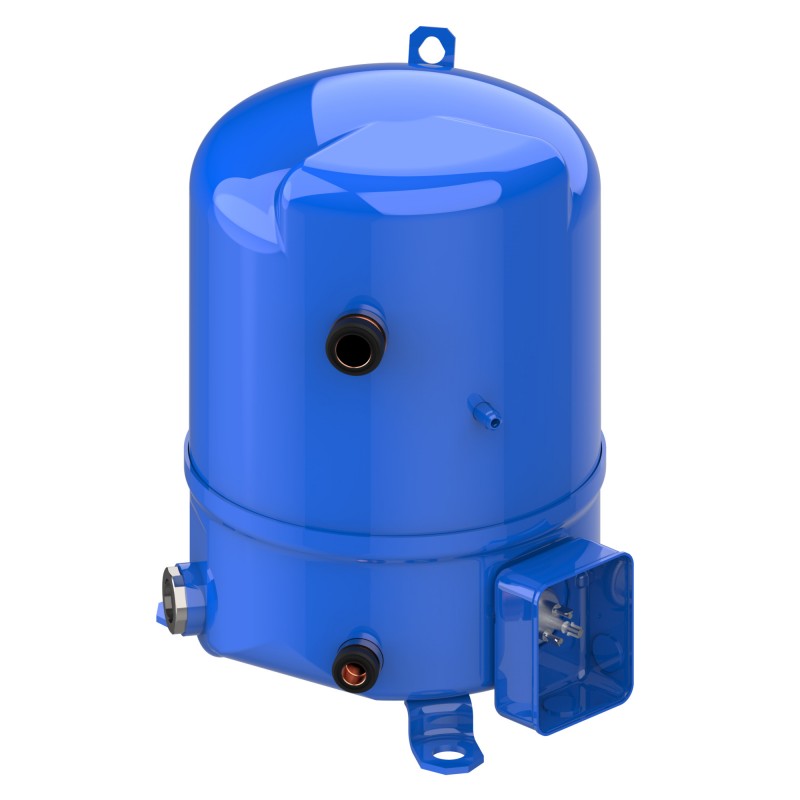

DANFOSS REFRIGERATION MT36-5VI MT36-5VI - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

MT36-5VI DANFOSS REFRIGERATION Compresseur à pistons MT36JG5CVE

Référence: MT36-5VI

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur à pistons MT36JG5CVE
COMPRESSEUR MINEUR OSG-EQUAL
Compresseur à pistons, MT36JG5CVE

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.938,43 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fluides: R22, Utilisation de tronçon: Réfrigération MT, Alimentation du compresseur [V]: 220-240/1/50, Emballage (format): Emballage individuel

Détails du produit

Poids brut27.88 Kilogram
Poids Net26.005 Kilogram
Volume37.734 Liter
Numéro EAN5702428662253
TypeMT036
Product groupHermetic compressors
Product Line17
Product Name DescriptionReciprocating compressor MT
Poids brut27.88 Kilogram
Poids Net26.005 Kilogram
Volume37.734 Liter
Numéro EAN5702428662253
TypeMT036
Product groupHermetic compressors
Product Line17
Product Name DescriptionReciprocating compressor MT

Alimentation du compresseur [V]220-240/1/50
BP industrielle [bar]25 bar
Catégorie de protection IPIP55 (avec presse étoupe)
CE markYes
Charge en fluide frigorigène [kg] [Max]2.5 kg
Charge en huile [L]0.95 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
Code de configurationSimple
Connexions électriquesCosse
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]30 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]3 N-m
Cylindre1
DescriptionMT036-5
Diamètre [mm]224 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(a)
6(c)
Faible valeur de plage de tension à 50Hz [V]198 V
Faible valeur de tension nominale à 50Hz [V]220 V
FamilyMT
FluidesR22
Fréquence [Hz]50
Hauteur de l'emballage [mm]385 mm
Hauteur du raccordement de refoulement [mm]68 mm
Hauteur raccordement aspiration [mm]263 mm
Hauteur totale [mm]356 mm
HomologationCCC
CE
UKCA
HP industrielle [bar]25 bar
Huile expédiéeCharge d'huile initiale
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]295 mm
Liste d'huiles recommandées160P
Longueur de l'emballage [mm]330 mm
LRA60 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side29.4 bar
Max pressure (PS) - low side18.4 bar
MCC22 A
Model numberMT36JG5CVE
Montage du voyantA visser
Network power supply [V/Ph/Hz]220-240/1/50
Nombre de démarrages par heure [Max]12
Notes concernant les raccords(fourni avec raccord rotolock uniquement)
N° de schéma8501020e
Nº de dossier SCIP5a332c1b-1d1b-4998-8115-d0929877ecb4
Phase1
Poids de l'emballage [Kg]27 kg
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords expédiésSleeves aspiration et refoulement à braser, écrous rotolock, joints
Raccords standardRotolock
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement auxiliaire (enroulement de démarrage) pour compresseurs monophasés [ohm]4.23 Ohm
Résistance de l'enroulement principal pour compresseurs monophasés [Ohm]0.8 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1/2 in
Taille de la tuyauterie d’aspiration [in]5/8 in
Taille du raccord au refoulement [in]1 in
Taille du raccord à l'aspiration [in]1 1/4 in
Technique de la marqueCompresseur à pistons
TechnologiePiston
Temp. maxi admissible (TS max) côté BP50 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Tension du condensateur A [V]440 V
Tension du condensateur B [V]330 V
Tension du condensateur C [V]440 V
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]30 bar
Test HP [bar] [Max]30 bar
Type de raccordRotolock
Utilisation de tronçonRéfrigération MT
Valeur du condensateur A25 µF
Valeur du condensateur B135 µF
Valeur du condensateur C10 µF
Valeur élevée de plage de tension à 50Hz [V]264 V
Valeur élevée de tension nominale à 50Hz [V]240 V
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Volume balayé [cm³]60.47 cm³
Volume côté BP7.5 L
Volume côté HP0.3 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
Alimentation du compresseur [V]220-240/1/50
BP industrielle [bar]25 bar
Catégorie de protection IPIP55 (avec presse étoupe)
CE markYes
Charge en fluide frigorigène [kg] [Max]2.5 kg
Charge en huile [L]0.95 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
Code de configurationSimple
Connexions électriquesCosse
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]30 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]3 N-m
Cylindre1
DescriptionMT036-5
Diamètre [mm]224 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(a)
6(c)
Faible valeur de plage de tension à 50Hz [V]198 V
Faible valeur de tension nominale à 50Hz [V]220 V
FamilyMT
FluidesR22
Fréquence [Hz]50
Hauteur de l'emballage [mm]385 mm
Hauteur du raccordement de refoulement [mm]68 mm
Hauteur raccordement aspiration [mm]263 mm
Hauteur totale [mm]356 mm
HomologationCCC
CE
UKCA
HP industrielle [bar]25 bar
Huile expédiéeCharge d'huile initiale
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]295 mm
Liste d'huiles recommandées160P
Longueur de l'emballage [mm]330 mm
LRA60 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side29.4 bar
Max pressure (PS) - low side18.4 bar
MCC22 A
Model numberMT36JG5CVE
Montage du voyantA visser
Network power supply [V/Ph/Hz]220-240/1/50
Nombre de démarrages par heure [Max]12
Notes concernant les raccords(fourni avec raccord rotolock uniquement)
N° de schéma8501020e
Nº de dossier SCIP5a332c1b-1d1b-4998-8115-d0929877ecb4
Phase1
Poids de l'emballage [Kg]27 kg
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords expédiésSleeves aspiration et refoulement à braser, écrous rotolock, joints
Raccords standardRotolock
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement auxiliaire (enroulement de démarrage) pour compresseurs monophasés [ohm]4.23 Ohm
Résistance de l'enroulement principal pour compresseurs monophasés [Ohm]0.8 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1/2 in
Taille de la tuyauterie d’aspiration [in]5/8 in
Taille du raccord au refoulement [in]1 in
Taille du raccord à l'aspiration [in]1 1/4 in
Technique de la marqueCompresseur à pistons
TechnologiePiston
Temp. maxi admissible (TS max) côté BP50 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Tension du condensateur A [V]440 V
Tension du condensateur B [V]330 V
Tension du condensateur C [V]440 V
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]30 bar
Test HP [bar] [Max]30 bar
Type de raccordRotolock
Utilisation de tronçonRéfrigération MT
Valeur du condensateur A25 µF
Valeur du condensateur B135 µF
Valeur du condensateur C10 µF
Valeur élevée de plage de tension à 50Hz [V]264 V
Valeur élevée de tension nominale à 50Hz [V]240 V
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Volume balayé [cm³]60.47 cm³
Volume côté BP7.5 L
Volume côté HP0.3 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
