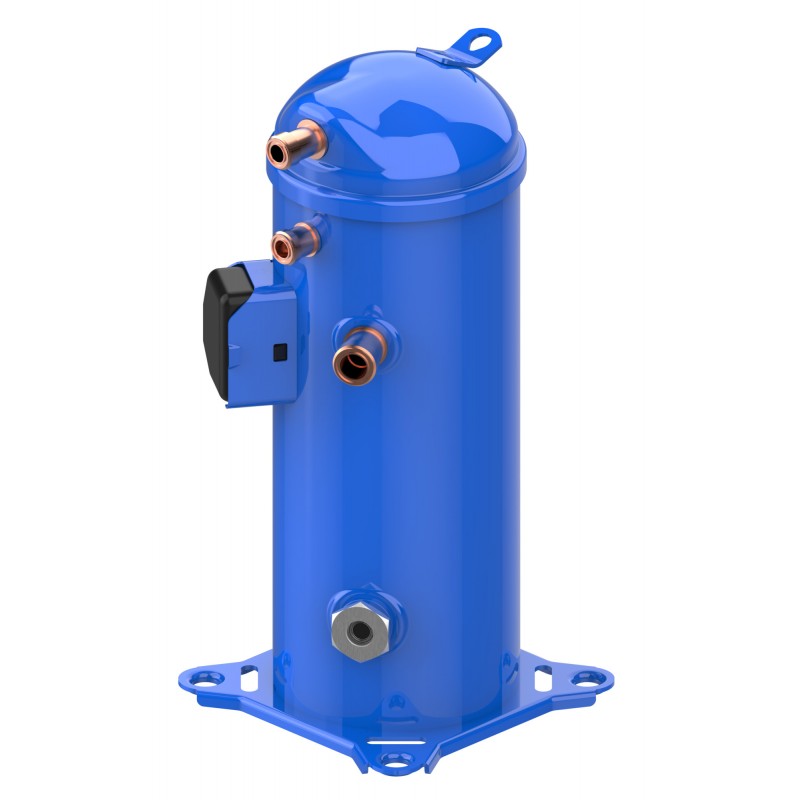

121L9535 DANFOSS REFRIGERATION Compresseur scroll LLZ013T4LQ9A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

121L9535 DANFOSS REFRIGERATION Compresseur scroll LLZ013T4LQ9A

121L9535

DANFOSS REFRIGERATION

Compresseur scroll LLZ013T4LQ9A

COMPRESSEUR LLZ013T4LQ9A, EURO M-PACK

Plus de détails


Home > DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

Prix total: $3,573.52
Prix unitaire: $3,573.52
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fluides: R404A; R452A; R448A; R449A, Utilisation de tronçon: Réfrigération LT, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut46 Kilogram
Poids Net42 Kilogram
Volume45.765 Cubic decimeter
Numéro EAN5702424205980
TypeLLZ013
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor LLZ
Poids brut46 Kilogram
Poids Net42 Kilogram
Volume45.765 Cubic decimeter
Numéro EAN5702424205980
TypeLLZ013
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor LLZ

Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP22
CE evaluatedYes
Charge en fluide frigorigène [kg] [Max]4.54 kg
Charge en huile [L]1.62 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Code de configurationSimple
Connexions électriquesConnecteurs pour vis 10-32 UNF x 9.5
CouleurBleu
Couple de serrage du voyant liquide [Nm]53 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
DescriptionLLZ013T4A
Diamètre [mm]184 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Faible valeur de plage de tension à 50Hz [V]340 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyLLZ
FluidesR404A
R448A
R449A
R452A
Fréquence [Hz]50/60
Hauteur de l'économiseur [mm]381.7 mm
Hauteur du raccordement de refoulement [mm]458 mm
Hauteur raccordement aspiration [mm]309 mm
Hauteur totale [mm]485 mm
HomologationCCC
CE
UL
UKCA
Huile expédiéeCharge d'huile initiale
IDVNo
Injection de liquideOui
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs et sleeves
Liste d'huiles recommandées215PZ
Longueur [mm]232 mm
LRA62 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side28.5 bar
Max pressure (PS) - low side25.4 bar
MCC12 A
Model numberLLZ013T4LQ9A
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
Notes concernant les raccordsKit raccord Rotolock pour l’aspiration, Economiseur et refoulement avec joint, ecrou et sleeves.
N° de schéma0SR7510D-2
Nº de dossier SCIPdf558db8-e518-4a4c-a654-f7f2b8bda810
Oil typePOE
Phase3
Profondeur [mm]232 mm
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPAucun(e)
Raccord du manomètre HPAucun(e)
Raccords standardRotolock
RLA8 A
Régulation de la puissanceVitesse fixe
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille du raccord au refoulement [in]1 in
Taille du raccord à l'aspiration [in]1 1/4 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP135 °C
Temp. mini admissible (TS min) côté BP-40 °C
Temp. mini admissible (TS min) côté HP-40 °C
Type de raccordRotolock
UL evaluatedYes
Utilisation de tronçonRéfrigération LT
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vanne d’injection de liquideSporlan Y1037-1/2-230-3/8ODFX3/8ODF
Vidange d'huileAucun
Viscosité [cP]46 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]67.4 cm³
Volume côté BP4.7 L
Volume côté HP0.5 L
Égalisation d'huileAucun
Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP22
CE evaluatedYes
Charge en fluide frigorigène [kg] [Max]4.54 kg
Charge en huile [L]1.62 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Code de configurationSimple
Connexions électriquesConnecteurs pour vis 10-32 UNF x 9.5
CouleurBleu
Couple de serrage du voyant liquide [Nm]53 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
DescriptionLLZ013T4A
Diamètre [mm]184 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Faible valeur de plage de tension à 50Hz [V]340 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyLLZ
FluidesR404A
R448A
R449A
R452A
Fréquence [Hz]50/60
Hauteur de l'économiseur [mm]381.7 mm
Hauteur du raccordement de refoulement [mm]458 mm
Hauteur raccordement aspiration [mm]309 mm
Hauteur totale [mm]485 mm
HomologationCCC
CE
UL
UKCA
Huile expédiéeCharge d'huile initiale
IDVNo
Injection de liquideOui
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs et sleeves
Liste d'huiles recommandées215PZ
Longueur [mm]232 mm
LRA62 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side28.5 bar
Max pressure (PS) - low side25.4 bar
MCC12 A
Model numberLLZ013T4LQ9A
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
Notes concernant les raccordsKit raccord Rotolock pour l’aspiration, Economiseur et refoulement avec joint, ecrou et sleeves.
N° de schéma0SR7510D-2
Nº de dossier SCIPdf558db8-e518-4a4c-a654-f7f2b8bda810
Oil typePOE
Phase3
Profondeur [mm]232 mm
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPAucun(e)
Raccord du manomètre HPAucun(e)
Raccords standardRotolock
RLA8 A
Régulation de la puissanceVitesse fixe
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille du raccord au refoulement [in]1 in
Taille du raccord à l'aspiration [in]1 1/4 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP135 °C
Temp. mini admissible (TS min) côté BP-40 °C
Temp. mini admissible (TS min) côté HP-40 °C
Type de raccordRotolock
UL evaluatedYes
Utilisation de tronçonRéfrigération LT
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vanne d’injection de liquideSporlan Y1037-1/2-230-3/8ODFX3/8ODF
Vidange d'huileAucun
Viscosité [cP]46 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]67.4 cm³
Volume côté BP4.7 L
Volume côté HP0.5 L
Égalisation d'huileAucun

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE DANFOSS REFRIGERATION AND AIRCONDITIONING EN.pdf 11 Mbytes
121L9535 121L9535 FR_121U8007.pdf 1 Mbytes 121L9535 121L9535 FR_121U8007.pdf
