DANFOSS REFRIGERATION121L1756 DANFOSS REFRIGERATION Compresseur Scroll, HLP072T4LC6

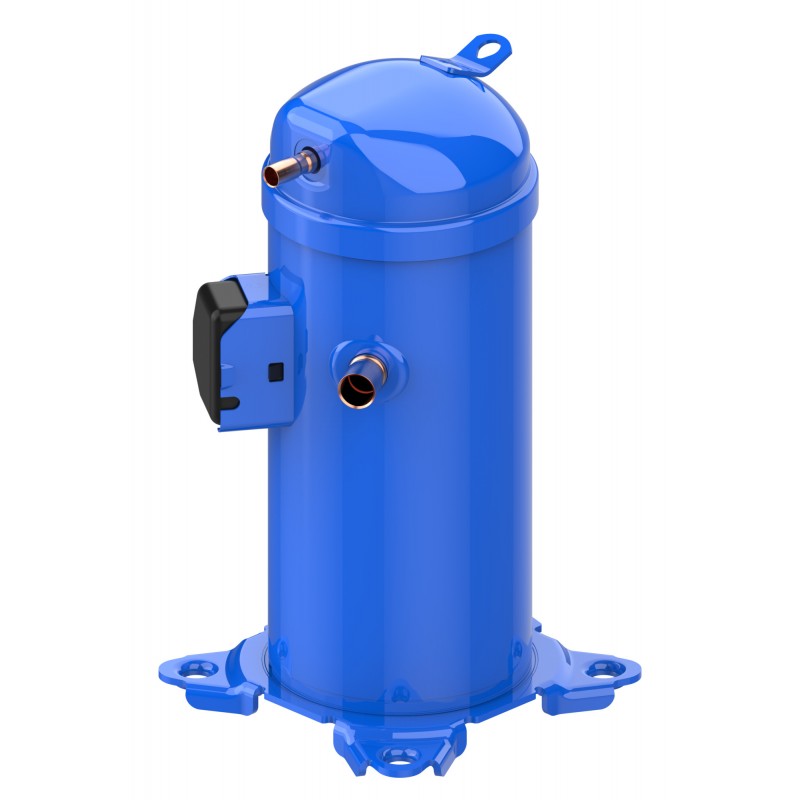

DANFOSS REFRIGERATION 121L1756 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

121L1756 DANFOSS REFRIGERATION Compresseur Scroll, HLP072T4LC6

Code: 121L1756

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur Scroll, HLP072T4LC6

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Fluides: R407C, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut41.5 Kilogram
Poids Net37 Kilogram
Volume43.76 Cubic decimeter
Numéro EAN5702428405935
TypeHLP072
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor HLP
Poids brut41.5 Kilogram
Poids Net37 Kilogram
Volume43.76 Cubic decimeter
Numéro EAN5702428405935
TypeHLP072
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor HLP

Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP22
Charge en fluide frigorigène [kg] [Max]5.44 kg
Charge en huile [L]1.57 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesConnecteurs pour vis 10-32 UNF x 9.5
CouleurBleu
Couple pour le raccordement à la terre [Nm]2 N-m
DescriptionHLP072T4
Diamètre [mm]184 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyHLP
FluidesR407C
Fréquence [Hz]50/60
Hauteur du raccordement de refoulement [mm]422 mm
Hauteur raccordement aspiration [mm]280 mm
Hauteur totale [mm]455 mm
HomologationCCC
CE
UKCA
Huile expédiéeCharge d'huile initiale
IDVNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs et sleeves
Liste d'huiles recommandées320HV
Longueur [mm]239 mm
LRA87 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side31.1 bar
Max pressure (PS) - low side26.2 bar
MCC15 A
Model numberHLP072T4LC6
Montage du voyantAucun
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nom du produit dans le dossier SCIPHLH/HLJ/HLM/HLP/HRH/HRM/HRP
Nombre de démarrages par heure [Max]12
N° de schéma0XR6089B-1
Nº de dossier SCIP22cfab5a-a26e-446d-9517-3ee5f4753699
Oil typePVE
Phase3
Profondeur [mm]239 mm
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPAucun(e)
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA9.6 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement 1-2 [Ohm]1.85 Ohm
Résistance de l'enroulement 1-3 [Ohm]1.83 Ohm
Résistance de l'enroulement 2-3 [Ohm]1.87 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1/2 in
Taille de la tuyauterie d’aspiration [in]7/8 in
Taille du raccord au refoulement [in]1/2 in
Taille du raccord à l'aspiration [in]7/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Viscosité [cP]68 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]98.65 cm³
ÉconomiseurNo
Égalisation d'huileAucun
Égalisation du gazAucun.
Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP22
Charge en fluide frigorigène [kg] [Max]5.44 kg
Charge en huile [L]1.57 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesConnecteurs pour vis 10-32 UNF x 9.5
CouleurBleu
Couple pour le raccordement à la terre [Nm]2 N-m
DescriptionHLP072T4
Diamètre [mm]184 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyHLP
FluidesR407C
Fréquence [Hz]50/60
Hauteur du raccordement de refoulement [mm]422 mm
Hauteur raccordement aspiration [mm]280 mm
Hauteur totale [mm]455 mm
HomologationCCC
CE
UKCA
Huile expédiéeCharge d'huile initiale
IDVNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs et sleeves
Liste d'huiles recommandées320HV
Longueur [mm]239 mm
LRA87 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side31.1 bar
Max pressure (PS) - low side26.2 bar
MCC15 A
Model numberHLP072T4LC6
Montage du voyantAucun
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nom du produit dans le dossier SCIPHLH/HLJ/HLM/HLP/HRH/HRM/HRP
Nombre de démarrages par heure [Max]12
N° de schéma0XR6089B-1
Nº de dossier SCIP22cfab5a-a26e-446d-9517-3ee5f4753699
Oil typePVE
Phase3
Profondeur [mm]239 mm
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPAucun(e)
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA9.6 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement 1-2 [Ohm]1.85 Ohm
Résistance de l'enroulement 1-3 [Ohm]1.83 Ohm
Résistance de l'enroulement 2-3 [Ohm]1.87 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1/2 in
Taille de la tuyauterie d’aspiration [in]7/8 in
Taille du raccord au refoulement [in]1/2 in
Taille du raccord à l'aspiration [in]7/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Viscosité [cP]68 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]98.65 cm³
ÉconomiseurNo
Égalisation d'huileAucun
Égalisation du gazAucun.
