DANFOSS REFRIGERATION120H2179 DANFOSS REFRIGERATION Compresseur scroll, DSN180A4ALA

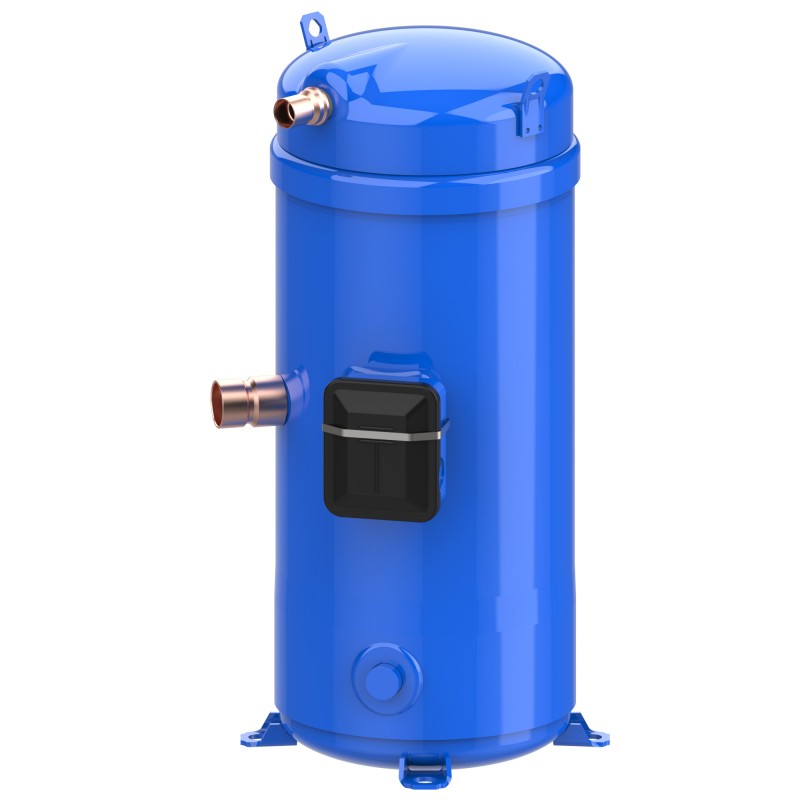

DANFOSS REFRIGERATION 120H2179 120H2179 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

120H2179 DANFOSS REFRIGERATION Compresseur scroll, DSN180A4ALA

Référence: 120H2179

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll, DSN180A4ALA

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 11.301,55 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fluides: R290, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut81 Kilogram
Poids Net77 Kilogram
Volume205.536 Liter
Numéro EAN5715162929063
TypeDSN180
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor DSN
Poids brut81 Kilogram
Poids Net77 Kilogram
Volume205.536 Liter
Numéro EAN5715162929063
TypeDSN180
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor DSN

Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]4.4 kg
Charge en huile [L]3.3 L
Clause d’exemption RoHS de l’UE6(a)
6(a)-I
6(c)
7(a)
7(c)-I
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineOut of scope
Connexions électriquesVis 4.8 mm
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]34 A
DescriptionDSN180-4
Diamètre [mm]244 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyDSN
FluidesR290
Fréquence [Hz]50/60
Hauteur de la base [mm]594 mm
Hauteur du raccordement de refoulement [mm]576 mm
Hauteur raccordement aspiration [mm]313 mm
Hauteur totale [mm]610 mm
HomologationCE
UKCA
Huile expédiéeCharge d'huile initiale
IDVYes
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Liste d'huiles recommandées160SZ
Longueur [mm]230 mm
LRA197 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side38 bar
Max pressure (PS) - low side33.3 bar
Model numberDSN180A4ALA
Montage du voyantA braser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nom du produit dans le dossier SCIPDSN120,DSN150,DSN180
Nombre de démarrages par heure [Max]12
N° de schéma8560308
Nº de dossier SCIPaba62c83-6386-4257-a68b-4e3d777fcf93
Oil level switch portNo
Oil typePOE
Phase3
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPAucun(e)
Raccord du manomètre HPAucun(e)
Raccords standardODF
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.76 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP82 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]36.7 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]41.8 bar
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vidange d'huileAucun
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]272 cm³
Volume côté BP14 L
Volume côté HP1.9 L
ÉconomiseurNo
Égalisation d'huile1-1/8'' ODF
Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]4.4 kg
Charge en huile [L]3.3 L
Clause d’exemption RoHS de l’UE6(a)
6(a)-I
6(c)
7(a)
7(c)-I
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineOut of scope
Connexions électriquesVis 4.8 mm
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]34 A
DescriptionDSN180-4
Diamètre [mm]244 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyDSN
FluidesR290
Fréquence [Hz]50/60
Hauteur de la base [mm]594 mm
Hauteur du raccordement de refoulement [mm]576 mm
Hauteur raccordement aspiration [mm]313 mm
Hauteur totale [mm]610 mm
HomologationCE
UKCA
Huile expédiéeCharge d'huile initiale
IDVYes
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Liste d'huiles recommandées160SZ
Longueur [mm]230 mm
LRA197 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side38 bar
Max pressure (PS) - low side33.3 bar
Model numberDSN180A4ALA
Montage du voyantA braser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nom du produit dans le dossier SCIPDSN120,DSN150,DSN180
Nombre de démarrages par heure [Max]12
N° de schéma8560308
Nº de dossier SCIPaba62c83-6386-4257-a68b-4e3d777fcf93
Oil level switch portNo
Oil typePOE
Phase3
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPAucun(e)
Raccord du manomètre HPAucun(e)
Raccords standardODF
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.76 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP82 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]36.7 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]41.8 bar
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vidange d'huileAucun
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]272 cm³
Volume côté BP14 L
Volume côté HP1.9 L
ÉconomiseurNo
Égalisation d'huile1-1/8'' ODF
