DANFOSS REFRIGERATION120H1846 DANFOSS REFRIGERATION Compresseur scroll, DSH140A9ALC

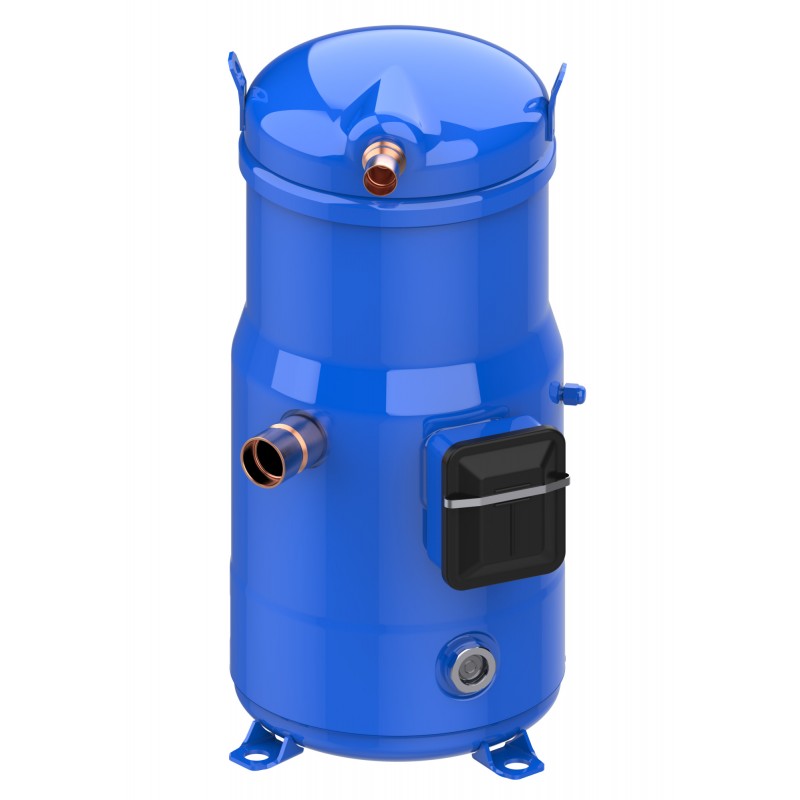

DANFOSS REFRIGERATION 120H1846 120H1846 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

120H1846 DANFOSS REFRIGERATION Compresseur scroll, DSH140A9ALC

Référence: 120H1846

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll, DSH140A9ALC

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 8.144,94 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fluides: R452B; R410A; R454B, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-400/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut71.38 Kilogram
Poids Net68.88 Kilogram
Volume190.665 Cubic decimeter
Numéro EAN5702424640699
TypeDSH140
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor DSH
Poids brut71.38 Kilogram
Poids Net68.88 Kilogram
Volume190.665 Cubic decimeter
Numéro EAN5702424640699
TypeDSH140
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor DSH

Alimentation du compresseur [V]380-400/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]10 kg
Charge en huile [L]3.3 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]33 A
DescriptionDSH140-9
Diamètre [mm]243 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 60Hz [V]342 V
Faible valeur de tension nominale à 60Hz [V]380 V
FamilyDSH
FluidesR410A
R452B
R454B
Fréquence [Hz]60
Hauteur de la base [mm]527 mm
Hauteur du raccordement de refoulement [mm]509 mm
Hauteur raccordement aspiration [mm]278 mm
Hauteur totale [mm]542 mm
HomologationCE
UL
UKCA
Homologué ULYes
IDVYes
Liste d'huiles recommandées160SZ
Longueur [mm]230 mm
LRA168 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
Model numberDSH140A9ALC
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-400/3/60
Nom du produit dans le dossier SCIPCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
Nombre de démarrages par heure [Max]12
N° de schéma8560177
Nº de dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Oil typePOE
Phase3
Profondeur [mm]230 mm
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA26.4 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.62 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]33.3 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]48.7 bar
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 60Hz [V]440 V
Valeur élevée de tension nominale à 60Hz [V]400 V
Viscosité [cP]32 cP
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]132.9 cm³
Volume côté BP13.6 L
Volume côté HP0.7 L
ÉconomiseurNo
Égalisation d'huile1-3/4'' Rotolock
Alimentation du compresseur [V]380-400/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]10 kg
Charge en huile [L]3.3 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]33 A
DescriptionDSH140-9
Diamètre [mm]243 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 60Hz [V]342 V
Faible valeur de tension nominale à 60Hz [V]380 V
FamilyDSH
FluidesR410A
R452B
R454B
Fréquence [Hz]60
Hauteur de la base [mm]527 mm
Hauteur du raccordement de refoulement [mm]509 mm
Hauteur raccordement aspiration [mm]278 mm
Hauteur totale [mm]542 mm
HomologationCE
UL
UKCA
Homologué ULYes
IDVYes
Liste d'huiles recommandées160SZ
Longueur [mm]230 mm
LRA168 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
Model numberDSH140A9ALC
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-400/3/60
Nom du produit dans le dossier SCIPCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
Nombre de démarrages par heure [Max]12
N° de schéma8560177
Nº de dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Oil typePOE
Phase3
Profondeur [mm]230 mm
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA26.4 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.62 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]33.3 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]48.7 bar
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 60Hz [V]440 V
Valeur élevée de tension nominale à 60Hz [V]400 V
Viscosité [cP]32 cP
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]132.9 cm³
Volume côté BP13.6 L
Volume côté HP0.7 L
ÉconomiseurNo
Égalisation d'huile1-3/4'' Rotolock
