DANFOSS REFRIGERATION120H1833 DANFOSS REFRIGERATION Compresseur scroll, DSG240A4ABB

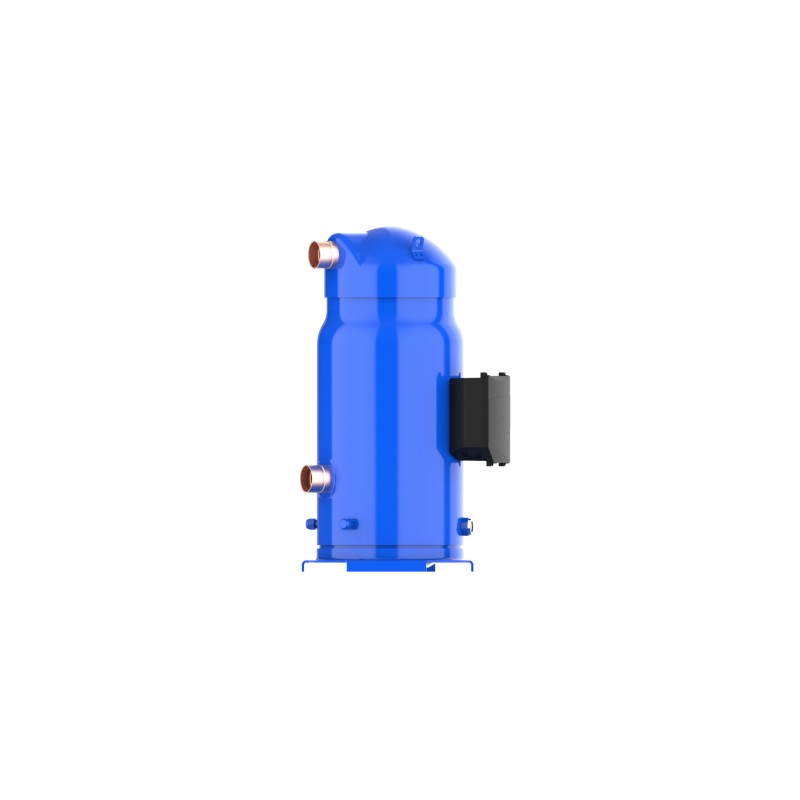

DANFOSS REFRIGERATION 120H1833 120H1833 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

120H1833 DANFOSS REFRIGERATION Compresseur scroll, DSG240A4ABB

Référence: 120H1833

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll, DSG240A4ABB

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 16.823,40 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fluides: R1234ze(E); R515B, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage industriel

Détails du produit

Poids brut114.45 Kilogram
Poids Net109 Kilogram
Volume0.839 Cubic meter
Numéro EAN5702424640347
TypeDSG240
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor DSG
Poids brut114.45 Kilogram
Poids Net109 Kilogram
Volume0.839 Cubic meter
Numéro EAN5702424640347
TypeDSG240
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor DSG

Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]15 kg
Charge en huile [L]6.1 L
Code de configurationSimple
Conformité EU RoHSOut of scope
Conformité RoHS ChineOut of scope
Connexions électriquesStud M5
CouleurBleu
Couple de la vidange d'huile [Nm]35 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]66 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]4 N-m
Courant de fonctionnement max. [MOC]42 A
DescriptionDSG240-4
Diamètre [mm]287 mm
Emballage (format)Emballage industriel
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyDSG
FluidesR1234ze(E)
R515B
Fréquence [Hz]50/60
Hauteur du raccordement de refoulement [mm]664 mm
Hauteur raccordement aspiration [mm]181 mm
Hauteur totale [mm]727 mm
HomologationCE
UL
UKCA
Homologué ULYes
IDVYes
Injection de liquideNo
Liste d'huiles recommandées160SZ
LRA238 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side23 bar
Max pressure (PS) - low side15.2 bar
Model numberDSG240A4ABB
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
N° de schéma8556350
Oil typePOE
Phase3
Protection moteurModule de protection, 115/230 V
Protection rotation inverseModule électronique
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage6
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA42 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.62 Ohm
Taille de la tuyauterie au refoulement [in]2 1/8 in
Taille de la tuyauterie d’aspiration [in]2 1/8 in
Taille du raccord au refoulement [in]2 1/8 in
Taille du raccord à l'aspiration [in]2 1/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP52 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vidange d'huile1/4'' flare
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]668 cm³
Volume côté BP31.8 L
Volume côté HP3 L
ÉconomiseurNo
Égalisation d'huile1/2'' flare
Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]15 kg
Charge en huile [L]6.1 L
Code de configurationSimple
Conformité EU RoHSOut of scope
Conformité RoHS ChineOut of scope
Connexions électriquesStud M5
CouleurBleu
Couple de la vidange d'huile [Nm]35 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]66 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]4 N-m
Courant de fonctionnement max. [MOC]42 A
DescriptionDSG240-4
Diamètre [mm]287 mm
Emballage (format)Emballage industriel
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyDSG
FluidesR1234ze(E)
R515B
Fréquence [Hz]50/60
Hauteur du raccordement de refoulement [mm]664 mm
Hauteur raccordement aspiration [mm]181 mm
Hauteur totale [mm]727 mm
HomologationCE
UL
UKCA
Homologué ULYes
IDVYes
Injection de liquideNo
Liste d'huiles recommandées160SZ
LRA238 A
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side23 bar
Max pressure (PS) - low side15.2 bar
Model numberDSG240A4ABB
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
N° de schéma8556350
Oil typePOE
Phase3
Protection moteurModule de protection, 115/230 V
Protection rotation inverseModule électronique
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage6
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA42 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.62 Ohm
Taille de la tuyauterie au refoulement [in]2 1/8 in
Taille de la tuyauterie d’aspiration [in]2 1/8 in
Taille du raccord au refoulement [in]2 1/8 in
Taille du raccord à l'aspiration [in]2 1/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP52 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vidange d'huile1/4'' flare
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]668 cm³
Volume côté BP31.8 L
Volume côté HP3 L
ÉconomiseurNo
Égalisation d'huile1/2'' flare
