DANFOSS REFRIGERATION120H1365 DANFOSS REFRIGERATION Compresseur scroll DSH381A4APC

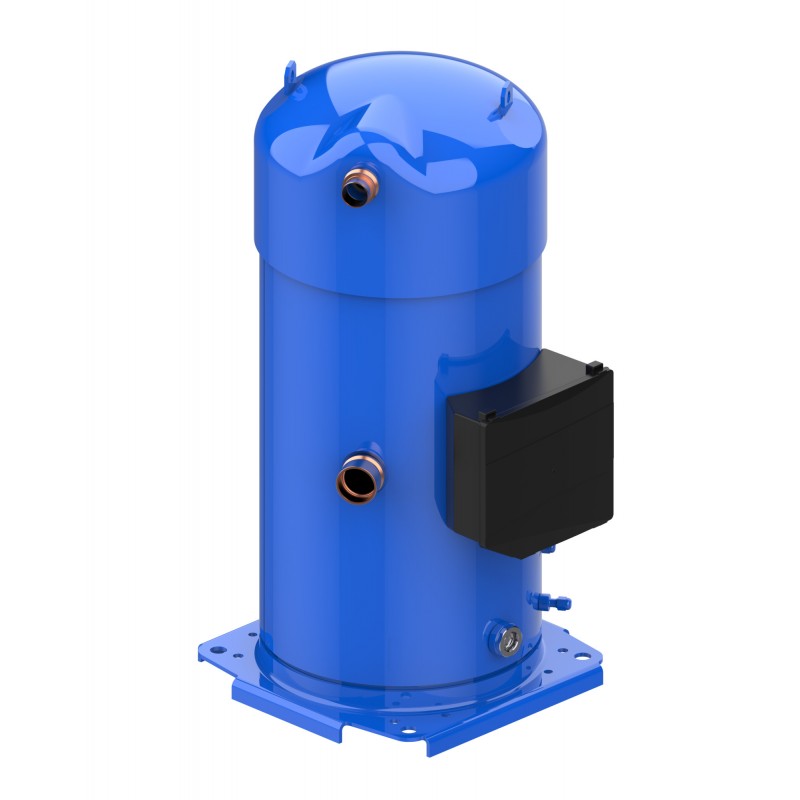

DANFOSS REFRIGERATION 120H1365 120H1365 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

120H1365 DANFOSS REFRIGERATION Compresseur scroll DSH381A4APC

Référence: 120H1365

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll DSH381A4APC
Compresseur scroll, DSH381C4APD

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 76.327,73 €

Prix unitaire: 19.081,933 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fluides: R452B; R410A; R454B, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage industriel

Détails du produit

Poids brut168.25 Kilogram
Poids Net161.25 Kilogram
Numéro EAN5702428663601
TypeDSH381
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor DSH
Poids brut168.25 Kilogram
Poids Net161.25 Kilogram
Numéro EAN5702428663601
TypeDSH381
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor DSH

Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
CE markYes
Charge en fluide frigorigène [kg] [Max]17 kg
Charge en huile [L]6.1 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Code de configurationSimple
Connexions électriquesStud M5
CouleurBleu
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]4 N-m
Courant de fonctionnement max. [MOC]72 A
DescriptionDSH381-4
Diamètre [mm]333 mm
Emballage (format)Emballage industriel
EPD availableYes
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyDSH
FluidesR410A
R452B
R454B
Fréquence [Hz]50/60
Hauteur du raccordement de refoulement [mm]667 mm
Hauteur raccordement aspiration [mm]302 mm
Hauteur totale [mm]726 mm
HomologationCE
UL
UKCA
IDVYes
Injection de liquideNo
Liste d'huiles recommandées160SZ
Longueur [mm]371 mm
LRA294 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side31.2 bar
MCC79 A
Model numberDSH381C4APD
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
N° de schéma8556199
Oil typePOE
Phase3
Profondeur [mm]371 mm
Protection moteurModule de protection électronique, 110/240V
Protection rotation inverseModule électronique
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage4
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords standardODF
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.45 Ohm
Taille de la tuyauterie au refoulement [in]1 1/8 in
Taille de la tuyauterie d’aspiration [in]1 5/8 in
Taille du raccord au refoulement [in]1 1/8 in
Taille du raccord à l'aspiration [in]1 5/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP52 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]34.3 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]53.6 bar
Type de raccordA braser
UL markYes
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vidange d'huile1/4'' flare
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]345 cm³
Volume côté BP31.1 L
Volume côté HP4 L
ÉconomiseurNo
Égalisation d'huile2-1/4'' Rotolock
Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
CE markYes
Charge en fluide frigorigène [kg] [Max]17 kg
Charge en huile [L]6.1 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Code de configurationSimple
Connexions électriquesStud M5
CouleurBleu
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]4 N-m
Courant de fonctionnement max. [MOC]72 A
DescriptionDSH381-4
Diamètre [mm]333 mm
Emballage (format)Emballage industriel
EPD availableYes
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyDSH
FluidesR410A
R452B
R454B
Fréquence [Hz]50/60
Hauteur du raccordement de refoulement [mm]667 mm
Hauteur raccordement aspiration [mm]302 mm
Hauteur totale [mm]726 mm
HomologationCE
UL
UKCA
IDVYes
Injection de liquideNo
Liste d'huiles recommandées160SZ
Longueur [mm]371 mm
LRA294 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side31.2 bar
MCC79 A
Model numberDSH381C4APD
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
N° de schéma8556199
Oil typePOE
Phase3
Profondeur [mm]371 mm
Protection moteurModule de protection électronique, 110/240V
Protection rotation inverseModule électronique
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage4
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords standardODF
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.45 Ohm
Taille de la tuyauterie au refoulement [in]1 1/8 in
Taille de la tuyauterie d’aspiration [in]1 5/8 in
Taille du raccord au refoulement [in]1 1/8 in
Taille du raccord à l'aspiration [in]1 5/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP52 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]34.3 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]53.6 bar
Type de raccordA braser
UL markYes
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]457 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]415 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vidange d'huile1/4'' flare
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]345 cm³
Volume côté BP31.1 L
Volume côté HP4 L
ÉconomiseurNo
Égalisation d'huile2-1/4'' Rotolock

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOGUE DANFOSS REFRIGERATION AND AIRCONDITIONING EN
11 Mbytes
