> DANFOSS REFRIGERATION>120H1222 DANFOSS REFRIGERATION Compresseur scroll DSH184A4ALB
Produit précédent Produit suivant

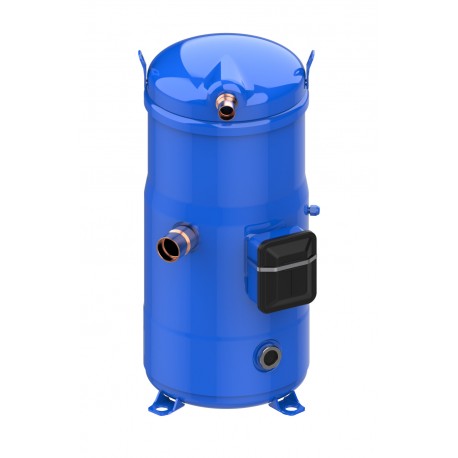

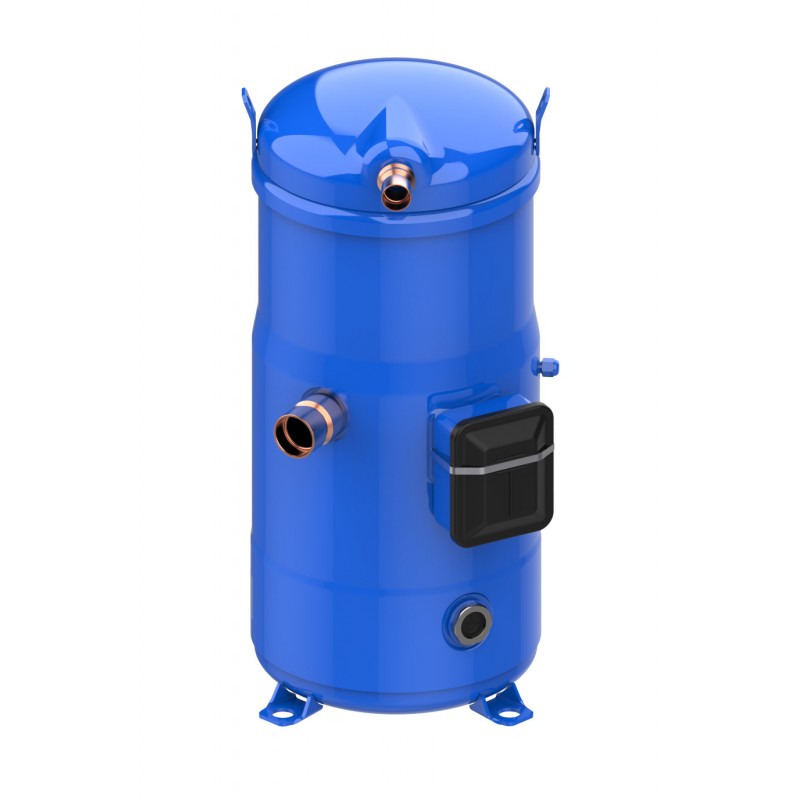

120H1222 DANFOSS REFRIGERATION Compresseur scroll DSH184A4ALB Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

120H1222 DANFOSS REFRIGERATION Compresseur scroll DSH184A4ALB

120H1222

DANFOSS REFRIGERATION

Compresseur scroll DSH184A4ALB

Plus de détails


Home > DANFOSS REFRIGERATION

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Fluides: R452B; R410A; R454B, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut76.12 Kg
Poids Net71.5 Kg
Volume0.23 Cubic.mtr
Numéro EAN5702428550413
Poids brut76.12 Kg
Poids Net71.5 Kg
Volume0.23 Cubic.mtr
Numéro EAN5702428550413

Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]10 kg
Charge en huile [L]3.6 L
Code de configurationSimple
Code de remplacement120H1561
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]36 A
DescriptionDSH184-4 (Old)
Diamètre [mm]243 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
Faible valeur de plage de tension à 50 Hz [V]342 V
Faible valeur de plage de tension à 60 Hz [V]414 V
Faible valeur de tension nominale à 50 Hz [V]380 V
Faible valeur de tension nominale à 60 Hz [V]460 V
FamilyDSH
FluidesR410A
R452B
R454B
Fréquence [Hz]50/60
Groupe de produitsHermetic compressors
Hauteur du raccordement de refoulement [mm]525 mm
Hauteur raccordement aspiration [mm]300 mm
Hauteur totale [mm]555 mm
HomologationCE
UL
UKCA
Huile expédiéeCharge d'huile initiale
Injection de liquideNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Liste d'huiles recommandées160SZ
LRA197 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
MCC38.6 A
Model numberDSH184A4ALC
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
N° de schéma8560234
Nº de dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Oil typePOE
Phase3
Product Name DescriptionScroll compressor DSH
Protection moteurProtection interne contre les surcharges
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA27.6 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.83 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]33.3 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]48.7 bar
TypeDSH184
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50 Hz [V]457 V
Valeur élevée de plage de tension à 60 Hz [V]506 V
Valeur élevée de tension nominale à 50 Hz [V]415 V
Valeur élevée de tension nominale à 60 Hz [V]460 V
Viscosité [cP]32 cP
Vitesse de rotation à 50 Hz [rpm]2900 tr/min
Vitesse de rotation à 60 Hz [rpm]3500 tr/min
Volume balayé [cm³]170.3 cm³
Volume côté BP13.9 L
Volume côté HP0.7 L
ÉconomiseurNo
Égalisation d'huile1-3/4'' Rotolock
Alimentation du compresseur [V]380-415/3/50 460/3/60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]10 kg
Charge en huile [L]3.6 L
Code de configurationSimple
Code de remplacement120H1561
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]36 A
DescriptionDSH184-4 (Old)
Diamètre [mm]243 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
Faible valeur de plage de tension à 50 Hz [V]342 V
Faible valeur de plage de tension à 60 Hz [V]414 V
Faible valeur de tension nominale à 50 Hz [V]380 V
Faible valeur de tension nominale à 60 Hz [V]460 V
FamilyDSH
FluidesR410A
R452B
R454B
Fréquence [Hz]50/60
Groupe de produitsHermetic compressors
Hauteur du raccordement de refoulement [mm]525 mm
Hauteur raccordement aspiration [mm]300 mm
Hauteur totale [mm]555 mm
HomologationCE
UL
UKCA
Huile expédiéeCharge d'huile initiale
Injection de liquideNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Liste d'huiles recommandées160SZ
LRA197 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
MCC38.6 A
Model numberDSH184A4ALC
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
N° de schéma8560234
Nº de dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Oil typePOE
Phase3
Product Name DescriptionScroll compressor DSH
Protection moteurProtection interne contre les surcharges
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA27.6 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.83 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]33.3 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]48.7 bar
TypeDSH184
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50 Hz [V]457 V
Valeur élevée de plage de tension à 60 Hz [V]506 V
Valeur élevée de tension nominale à 50 Hz [V]415 V
Valeur élevée de tension nominale à 60 Hz [V]460 V
Viscosité [cP]32 cP
Vitesse de rotation à 50 Hz [rpm]2900 tr/min
Vitesse de rotation à 60 Hz [rpm]3500 tr/min
Volume balayé [cm³]170.3 cm³
Volume côté BP13.9 L
Volume côté HP0.7 L
ÉconomiseurNo
Égalisation d'huile1-3/4'' Rotolock
