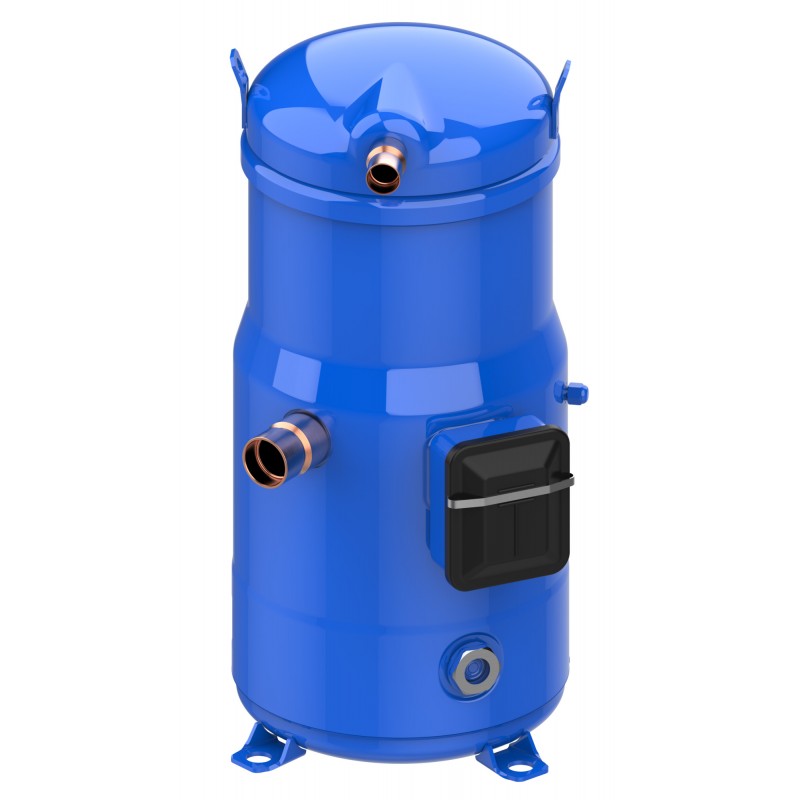

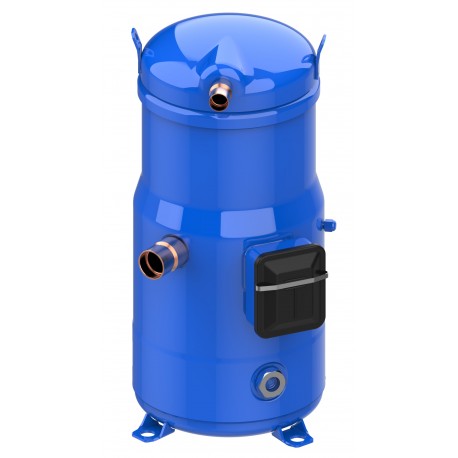

120H1198 DANFOSS REFRIGERATION Compresseur scroll DSH120A4ALB
Référence: 120H1198
Fabricant: DANFOSS REFRIGERATION
Description:
Compresseur scroll DSH120A4ALB
Compresseur scroll, DSH120A4ALC
Catégories:
- DANFOSS REFRIGERATION
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION
- En savoir plus
- Commentaires
* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.
Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.
EN SAVOIR PLUS
Fluides: R452B; R410A; R454B, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage individuel
Détails du produit
| Poids brut | 69.78 Kg |
| Poids Net | 64 Kg |
| Volume | 0.23 Cubic.mtr |
| Numéro EAN | 5702428585019 |
| Poids brut | 69.78 Kg |
| Poids Net | 64 Kg |
| Volume | 0.23 Cubic.mtr |
| Numéro EAN | 5702428585019 |
| Alimentation du compresseur [V] | 380-415/3/50 460/3/60 |
| Catégorie de protection IP | IP54 (avec presse étoupe) |
| Charge en fluide frigorigène [kg] [Max] | 10 kg |
| Charge en huile [L] | 3.3 L |
| Code de configuration | Simple |
| Code de remplacement | 120H1531 |
| Connexions électriques | Vis 4.8 mm |
| Couleur | Bleu |
| Couple de fixation [Nm] | 15 N-m |
| Couple de serrage du voyant liquide [Nm] | 50 N-m |
| Couple pour le raccordement à la terre [Nm] | 2 N-m |
| Courant de fonctionnement max. [MOC] | 24 A |
| Description | DSH120-4 (Old) |
| Diamètre [mm] | 243 mm |
| Emballage (format) | Emballage individuel |
| EU RoHS compliance | Yes with exemptions |
| Faible valeur de plage de tension à 50 Hz [V] | 342 V |
| Faible valeur de plage de tension à 60 Hz [V] | 414 V |
| Faible valeur de tension nominale à 50 Hz [V] | 380 V |
| Faible valeur de tension nominale à 60 Hz [V] | 460 V |
| Family | DSH |
| Fluides | R410A R452B R454B |
| Fréquence [Hz] | 50/60 |
| Groupe de produits | Hermetic compressors |
| Hauteur du raccordement de refoulement [mm] | 509 mm |
| Hauteur raccordement aspiration [mm] | 278 mm |
| Hauteur totale [mm] | 540 mm |
| Homologation | CE UL UKCA |
| Huile expédiée | Charge d'huile initiale |
| Injection de liquide | No |
| Instructions expédiées | Notice d'installation |
| Kit de montage expédié | Kit de montage avec silent-blocs, boulons, entretoise etc.… |
| Liste d'huiles recommandées | 160SZ |
| LRA | 142 A |
| Matériel du raccord d'aspiration | - |
| Max pressure (PS) - high side | 48.7 bar |
| Max pressure (PS) - low side | 33.3 bar |
| MCC | 29 A |
| Model number | DSH120A4ALC |
| Montage du voyant | A visser |
| Network power supply [V/Ph/Hz] | 380-415/3/50 460/3/60 |
| Nombre de démarrages par heure [Max] | 12 |
| N° de schéma | 8560003 |
| Nº de dossier SCIP | bff3e2c3-5aad-40f0-b874-7eee67aaf788 |
| Oil type | POE |
| Phase | 3 |
| Product Name Description | Scroll compressor DSH |
| Protection moteur | Protection interne contre les surcharges |
| Présence de batteries (réglementation WEEE) | Non |
| Puissance du couple [Nm] | 3 N-m |
| Quantité par emballage | 1 |
| Raccord du manomètre BP | Schrader |
| Raccord du manomètre HP | Aucun(e) |
| Raccords standard | ODF |
| RLA | 20.7 A |
| Régulation de la puissance | Vitesse fixe |
| Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm] | 1.05 Ohm |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taille de la tuyauterie au refoulement [in] | 7/8 in |
| Taille de la tuyauterie d’aspiration [in] | 1 3/8 in |
| Taille du raccord au refoulement [in] | 7/8 in |
| Taille du raccord à l'aspiration [in] | 1 3/8 in |
| Technique de la marque | Compresseur scroll |
| Technologie | Scroll |
| Temp. maxi admissible (TS max) côté BP | 55 °C |
| Temp. maxi admissible (TS max) côté HP | 150 °C |
| Temp. mini admissible (TS min) côté BP | -35 °C |
| Temp. mini admissible (TS min) côté HP | -35 °C |
| Test BP [bar] [Max] | 33.3 bar |
| Test de pression différentielle [bar] [Max] | 37 bar |
| Test HP [bar] [Max] | 48.7 bar |
| Type | DSH120 |
| Type de raccord | A braser |
| Utilisation de tronçon | Conditionnement d’air |
| Valeur élevée de plage de tension à 50 Hz [V] | 457 V |
| Valeur élevée de plage de tension à 60 Hz [V] | 506 V |
| Valeur élevée de tension nominale à 50 Hz [V] | 415 V |
| Valeur élevée de tension nominale à 60 Hz [V] | 460 V |
| Viscosité [cP] | 32 cP |
| Vitesse de rotation à 50 Hz [rpm] | 2900 tr/min |
| Vitesse de rotation à 60 Hz [rpm] | 3500 tr/min |
| Volume balayé [cm³] | 116.9 cm³ |
| Volume côté BP | 13.6 L |
| Volume côté HP | 0.7 L |
| Économiseur | No |
| Égalisation d'huile | 1-3/4'' Rotolock |
| Alimentation du compresseur [V] | 380-415/3/50 460/3/60 |
| Catégorie de protection IP | IP54 (avec presse étoupe) |
| Charge en fluide frigorigène [kg] [Max] | 10 kg |
| Charge en huile [L] | 3.3 L |
| Code de configuration | Simple |
| Code de remplacement | 120H1531 |
| Connexions électriques | Vis 4.8 mm |
| Couleur | Bleu |
| Couple de fixation [Nm] | 15 N-m |
| Couple de serrage du voyant liquide [Nm] | 50 N-m |
| Couple pour le raccordement à la terre [Nm] | 2 N-m |
| Courant de fonctionnement max. [MOC] | 24 A |
| Description | DSH120-4 (Old) |
| Diamètre [mm] | 243 mm |
| Emballage (format) | Emballage individuel |
| EU RoHS compliance | Yes with exemptions |
| Faible valeur de plage de tension à 50 Hz [V] | 342 V |
| Faible valeur de plage de tension à 60 Hz [V] | 414 V |
| Faible valeur de tension nominale à 50 Hz [V] | 380 V |
| Faible valeur de tension nominale à 60 Hz [V] | 460 V |
| Family | DSH |
| Fluides | R410A R452B R454B |
| Fréquence [Hz] | 50/60 |
| Groupe de produits | Hermetic compressors |
| Hauteur du raccordement de refoulement [mm] | 509 mm |
| Hauteur raccordement aspiration [mm] | 278 mm |
| Hauteur totale [mm] | 540 mm |
| Homologation | CE UL UKCA |
| Huile expédiée | Charge d'huile initiale |
| Injection de liquide | No |
| Instructions expédiées | Notice d'installation |
| Kit de montage expédié | Kit de montage avec silent-blocs, boulons, entretoise etc.… |
| Liste d'huiles recommandées | 160SZ |
| LRA | 142 A |
| Matériel du raccord d'aspiration | - |
| Max pressure (PS) - high side | 48.7 bar |
| Max pressure (PS) - low side | 33.3 bar |
| MCC | 29 A |
| Model number | DSH120A4ALC |
| Montage du voyant | A visser |
| Network power supply [V/Ph/Hz] | 380-415/3/50 460/3/60 |
| Nombre de démarrages par heure [Max] | 12 |
| N° de schéma | 8560003 |
| Nº de dossier SCIP | bff3e2c3-5aad-40f0-b874-7eee67aaf788 |
| Oil type | POE |
| Phase | 3 |
| Product Name Description | Scroll compressor DSH |
| Protection moteur | Protection interne contre les surcharges |
| Présence de batteries (réglementation WEEE) | Non |
| Puissance du couple [Nm] | 3 N-m |
| Quantité par emballage | 1 |
| Raccord du manomètre BP | Schrader |
| Raccord du manomètre HP | Aucun(e) |
| Raccords standard | ODF |
| RLA | 20.7 A |
| Régulation de la puissance | Vitesse fixe |
| Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm] | 1.05 Ohm |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taille de la tuyauterie au refoulement [in] | 7/8 in |
| Taille de la tuyauterie d’aspiration [in] | 1 3/8 in |
| Taille du raccord au refoulement [in] | 7/8 in |
| Taille du raccord à l'aspiration [in] | 1 3/8 in |
| Technique de la marque | Compresseur scroll |
| Technologie | Scroll |
| Temp. maxi admissible (TS max) côté BP | 55 °C |
| Temp. maxi admissible (TS max) côté HP | 150 °C |
| Temp. mini admissible (TS min) côté BP | -35 °C |
| Temp. mini admissible (TS min) côté HP | -35 °C |
| Test BP [bar] [Max] | 33.3 bar |
| Test de pression différentielle [bar] [Max] | 37 bar |
| Test HP [bar] [Max] | 48.7 bar |
| Type | DSH120 |
| Type de raccord | A braser |
| Utilisation de tronçon | Conditionnement d’air |
| Valeur élevée de plage de tension à 50 Hz [V] | 457 V |
| Valeur élevée de plage de tension à 60 Hz [V] | 506 V |
| Valeur élevée de tension nominale à 50 Hz [V] | 415 V |
| Valeur élevée de tension nominale à 60 Hz [V] | 460 V |
| Viscosité [cP] | 32 cP |
| Vitesse de rotation à 50 Hz [rpm] | 2900 tr/min |
| Vitesse de rotation à 60 Hz [rpm] | 3500 tr/min |
| Volume balayé [cm³] | 116.9 cm³ |
| Volume côté BP | 13.6 L |
| Volume côté HP | 0.7 L |
| Économiseur | No |
| Égalisation d'huile | 1-3/4'' Rotolock |
