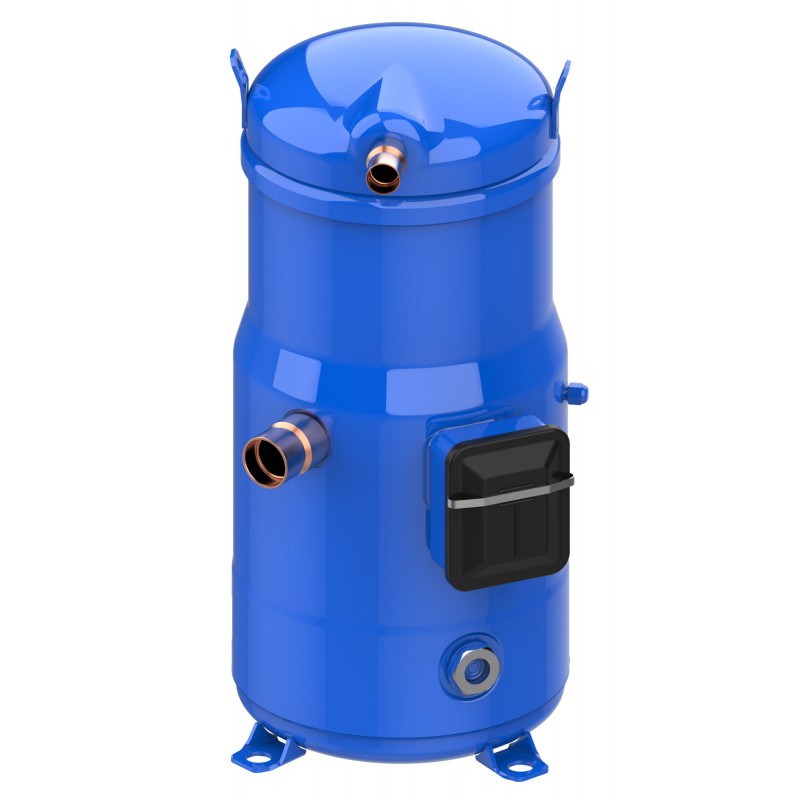

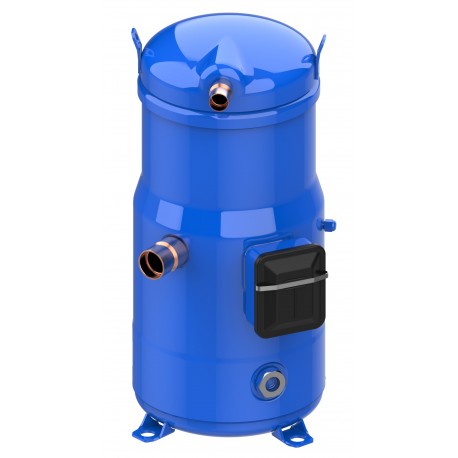

120H1190 DANFOSS REFRIGERATION Compresseur scroll DSH105A4ALB
120H1190
DANFOSS REFRIGERATION
Compresseur scroll DSH105A4ALB
Home > DANFOSS REFRIGERATION
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION
Les plus vendus
▲En savoir plus
▲Fluides: R452B; R410A; R454B, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-415/3/50 460/3/60, Emballage (format): Emballage individuel
Détails du produit
| Poids brut | 69.01 Kilogram |
| Poids Net | 64 Kilogram |
| Volume | 0.23 Cubic meter |
| Numéro EAN | 5702428585033 |
| Type | DSH105 |
| Product group | Hermetic compressors |
| Product Line | 17 |
| Product Name Description | Scroll compressor DSH |
| Poids brut | 69.01 Kilogram |
| Poids Net | 64 Kilogram |
| Volume | 0.23 Cubic meter |
| Numéro EAN | 5702428585033 |
| Type | DSH105 |
| Product group | Hermetic compressors |
| Product Line | 17 |
| Product Name Description | Scroll compressor DSH |
| Alimentation du compresseur [V] | 380-415/3/50 460/3/60 |
| Catégorie de protection IP | IP54 (avec presse étoupe) |
| CE evaluated | Yes |
| Charge en fluide frigorigène [kg] [Max] | 10 kg |
| Charge en huile [L] | 3.3 L |
| China RoHS compliance | Yes with exemptions |
| China RoHS exemption clause | 7.1 7.3 8.1 8.3.1 |
| Code de configuration | Simple |
| Code de remplacement | 120H1521 |
| Connexions électriques | Vis 4.8 mm |
| Couleur | Bleu |
| Couple de fixation [Nm] | 15 N-m |
| Couple de serrage du voyant liquide [Nm] | 50 N-m |
| Couple pour le raccordement à la terre [Nm] | 2 N-m |
| Courant de fonctionnement max. [MOC] | 22 A |
| Description | DSH105-4 (Old) |
| Diamètre [mm] | 243 mm |
| Emballage (format) | Emballage individuel |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 7(c)-I 6(a) 6(a)-I 6(c) 7(a) |
| Faible valeur de plage de tension à 50Hz [V] | 342 V |
| Faible valeur de plage de tension à 60Hz [V] | 414 V |
| Faible valeur de tension nominale à 50Hz [V] | 380 V |
| Faible valeur de tension nominale à 60Hz [V] | 460 V |
| Family | DSH |
| Fluides | R410A R452B R454B |
| Fréquence [Hz] | 50/60 |
| Hauteur du raccordement de refoulement [mm] | 509 mm |
| Hauteur raccordement aspiration [mm] | 278 mm |
| Hauteur totale [mm] | 540 mm |
| Homologation | CE UL UKCA |
| Huile expédiée | Charge d'huile initiale |
| IDV | Yes |
| Injection de liquide | No |
| Instructions expédiées | Notice d'installation |
| Kit de montage expédié | Kit de montage avec silent-blocs, boulons, entretoise etc.… |
| Liste d'huiles recommandées | 160SZ |
| LRA | 142 A |
| Matériel du raccord d'aspiration | - |
| Max pressure (PS) - high side | 48.7 bar |
| Max pressure (PS) - low side | 33.3 bar |
| MCC | 25 A |
| Model number | DSH105A4ALC |
| Montage du voyant | A visser |
| Network power supply [V/Ph/Hz] | 380-415/3/50 460/3/60 |
| Nom du produit dans le dossier SCIP | CSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184 |
| Nombre de démarrages par heure [Max] | 12 |
| N° de schéma | 8560003 |
| Nº de dossier SCIP | bff3e2c3-5aad-40f0-b874-7eee67aaf788 |
| Oil type | POE |
| Phase | 3 |
| Protection moteur | Protection interne contre les surcharges |
| Présence de batteries | Non |
| Présence de batteries (réglementation WEEE) | Non |
| Puissance du couple [Nm] | 3 N-m |
| Quantité par emballage | 1 |
| Raccord du manomètre BP | Schrader |
| Raccord du manomètre HP | Aucun(e) |
| Raccords standard | ODF |
| RLA | 17.9 A |
| Régulation de la puissance | Vitesse fixe |
| Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm] | 1.05 Ohm |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taille de la tuyauterie au refoulement [in] | 7/8 in |
| Taille de la tuyauterie d’aspiration [in] | 1 3/8 in |
| Taille du raccord au refoulement [in] | 7/8 in |
| Taille du raccord à l'aspiration [in] | 1 3/8 in |
| Technique de la marque | Compresseur scroll |
| Technologie | Scroll |
| Temp. maxi admissible (TS max) côté BP | 55 °C |
| Temp. maxi admissible (TS max) côté HP | 150 °C |
| Temp. mini admissible (TS min) côté BP | -35 °C |
| Temp. mini admissible (TS min) côté HP | -35 °C |
| Test BP [bar] [Max] | 33.3 bar |
| Test de pression différentielle [bar] [Max] | 37 bar |
| Test HP [bar] [Max] | 48.7 bar |
| Type de raccord | A braser |
| UL mark | Yes |
| Utilisation de tronçon | Conditionnement d’air |
| Valeur élevée de plage de tension à 50Hz [V] | 457 V |
| Valeur élevée de plage de tension à 60Hz [V] | 506 V |
| Valeur élevée de tension nominale à 50Hz [V] | 415 V |
| Valeur élevée de tension nominale à 60Hz [V] | 460 V |
| Viscosité [cP] | 32 cP |
| Vitesse de rotation à 50Hz [rpm] | 2900 tr/min |
| Vitesse de rotation à 60Hz [rpm] | 3500 tr/min |
| Volume balayé [cm³] | 103.5 cm³ |
| Volume côté BP | 13.6 L |
| Volume côté HP | 0.7 L |
| Économiseur | No |
| Égalisation d'huile | 1-3/4'' Rotolock |
| Alimentation du compresseur [V] | 380-415/3/50 460/3/60 |
| Catégorie de protection IP | IP54 (avec presse étoupe) |
| CE evaluated | Yes |
| Charge en fluide frigorigène [kg] [Max] | 10 kg |
| Charge en huile [L] | 3.3 L |
| China RoHS compliance | Yes with exemptions |
| China RoHS exemption clause | 7.1 7.3 8.1 8.3.1 |
| Code de configuration | Simple |
| Code de remplacement | 120H1521 |
| Connexions électriques | Vis 4.8 mm |
| Couleur | Bleu |
| Couple de fixation [Nm] | 15 N-m |
| Couple de serrage du voyant liquide [Nm] | 50 N-m |
| Couple pour le raccordement à la terre [Nm] | 2 N-m |
| Courant de fonctionnement max. [MOC] | 22 A |
| Description | DSH105-4 (Old) |
| Diamètre [mm] | 243 mm |
| Emballage (format) | Emballage individuel |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 7(c)-I 6(a) 6(a)-I 6(c) 7(a) |
| Faible valeur de plage de tension à 50Hz [V] | 342 V |
| Faible valeur de plage de tension à 60Hz [V] | 414 V |
| Faible valeur de tension nominale à 50Hz [V] | 380 V |
| Faible valeur de tension nominale à 60Hz [V] | 460 V |
| Family | DSH |
| Fluides | R410A R452B R454B |
| Fréquence [Hz] | 50/60 |
| Hauteur du raccordement de refoulement [mm] | 509 mm |
| Hauteur raccordement aspiration [mm] | 278 mm |
| Hauteur totale [mm] | 540 mm |
| Homologation | CE UL UKCA |
| Huile expédiée | Charge d'huile initiale |
| IDV | Yes |
| Injection de liquide | No |
| Instructions expédiées | Notice d'installation |
| Kit de montage expédié | Kit de montage avec silent-blocs, boulons, entretoise etc.… |
| Liste d'huiles recommandées | 160SZ |
| LRA | 142 A |
| Matériel du raccord d'aspiration | - |
| Max pressure (PS) - high side | 48.7 bar |
| Max pressure (PS) - low side | 33.3 bar |
| MCC | 25 A |
| Model number | DSH105A4ALC |
| Montage du voyant | A visser |
| Network power supply [V/Ph/Hz] | 380-415/3/50 460/3/60 |
| Nom du produit dans le dossier SCIP | CSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184 |
| Nombre de démarrages par heure [Max] | 12 |
| N° de schéma | 8560003 |
| Nº de dossier SCIP | bff3e2c3-5aad-40f0-b874-7eee67aaf788 |
| Oil type | POE |
| Phase | 3 |
| Protection moteur | Protection interne contre les surcharges |
| Présence de batteries | Non |
| Présence de batteries (réglementation WEEE) | Non |
| Puissance du couple [Nm] | 3 N-m |
| Quantité par emballage | 1 |
| Raccord du manomètre BP | Schrader |
| Raccord du manomètre HP | Aucun(e) |
| Raccords standard | ODF |
| RLA | 17.9 A |
| Régulation de la puissance | Vitesse fixe |
| Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm] | 1.05 Ohm |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taille de la tuyauterie au refoulement [in] | 7/8 in |
| Taille de la tuyauterie d’aspiration [in] | 1 3/8 in |
| Taille du raccord au refoulement [in] | 7/8 in |
| Taille du raccord à l'aspiration [in] | 1 3/8 in |
| Technique de la marque | Compresseur scroll |
| Technologie | Scroll |
| Temp. maxi admissible (TS max) côté BP | 55 °C |
| Temp. maxi admissible (TS max) côté HP | 150 °C |
| Temp. mini admissible (TS min) côté BP | -35 °C |
| Temp. mini admissible (TS min) côté HP | -35 °C |
| Test BP [bar] [Max] | 33.3 bar |
| Test de pression différentielle [bar] [Max] | 37 bar |
| Test HP [bar] [Max] | 48.7 bar |
| Type de raccord | A braser |
| UL mark | Yes |
| Utilisation de tronçon | Conditionnement d’air |
| Valeur élevée de plage de tension à 50Hz [V] | 457 V |
| Valeur élevée de plage de tension à 60Hz [V] | 506 V |
| Valeur élevée de tension nominale à 50Hz [V] | 415 V |
| Valeur élevée de tension nominale à 60Hz [V] | 460 V |
| Viscosité [cP] | 32 cP |
| Vitesse de rotation à 50Hz [rpm] | 2900 tr/min |
| Vitesse de rotation à 60Hz [rpm] | 3500 tr/min |
| Volume balayé [cm³] | 103.5 cm³ |
| Volume côté BP | 13.6 L |
| Volume côté HP | 0.7 L |
| Économiseur | No |
| Égalisation d'huile | 1-3/4'' Rotolock |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE DANFOSS REFRIGERATION AND AIRCONDITIONING EN.pdf | 11 Mbytes |
|
