DANFOSS REFRIGERATION120H0001 DANFOSS REFRIGERATION Compresseur scroll SH090A3ALC

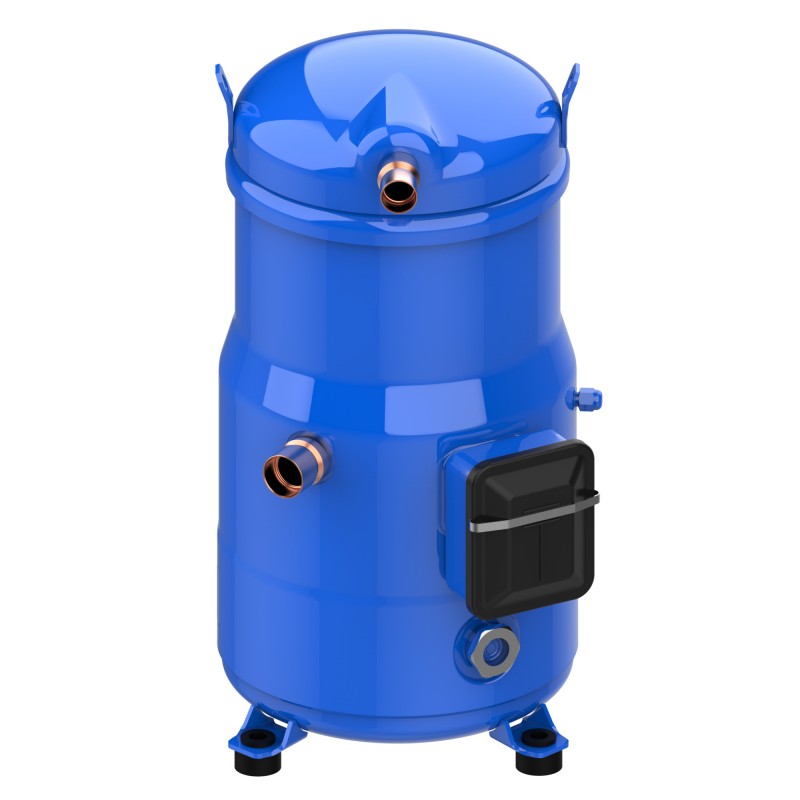

DANFOSS REFRIGERATION 120H0001 120H0001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

120H0001 DANFOSS REFRIGERATION Compresseur scroll SH090A3ALC

Référence: 120H0001

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll SH090A3ALC
SH090-3AL-SINGLE
Compresseur scroll, SH090A3ALC

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 5.797,49 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fluides: R410A, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 200-230/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut61.91 Kilogram
Poids Net58 Kilogram
Volume0.23 Cubic meter
Numéro EAN5702428980890
TypeSH090
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor SH
Poids brut61.91 Kilogram
Poids Net58 Kilogram
Volume0.23 Cubic meter
Numéro EAN5702428980890
TypeSH090
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor SH

Alimentation du compresseur [V]200-230/3/60
BP industrielle [bar]0 bar
Catégorie de protection IPIP54 (avec presse étoupe)
CE markYes
Charge en fluide frigorigène [kg] [Max]5.9 kg
Charge en huile [L]3 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Code de configurationSimple
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]38 A
DescriptionSH090-3
Diamètre [mm]243 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Faible valeur de plage de tension à 60Hz [V]180 V
Faible valeur de tension nominale à 60Hz [V]200 V
FamilySH
FluidesR410A
Fréquence [Hz]60
Hauteur de l'emballage [mm]596 mm
Hauteur du raccordement de refoulement [mm]451 mm
Hauteur raccordement aspiration [mm]235 mm
Hauteur totale [mm]482 mm
HomologationCE
UL
UKCA
HP industrielle [bar]0 bar
Huile expédiéeCharge d'huile initiale
IDVNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]370 mm
Liste d'huiles recommandées160SZ
Longueur de l'emballage [mm]470 mm
LRA203 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
MCC43 A
Model numberSH090A3ALC
Montage du voyantA visser
Network power supply [V/Ph/Hz]208-230/3/60
Nom du produit dans le dossier SCIPCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
Nombre de démarrages par heure [Max]12
N° de schéma8560004
Nº de dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Oil typePOE
Phase3
Poids de l'emballage [Kg]60 kg
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA30.7 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.39 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 1/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 1/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]33.3 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]48.7 bar
Type de raccordA braser
UL markYes
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 60Hz [V]253 V
Valeur élevée de tension nominale à 60Hz [V]230 V
Viscosité [cP]32 cP
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]88.4 cm³
Volume côté BP11.7 L
Volume côté HP0.7 L
ÉconomiseurNo
Égalisation d'huile1-3/4"Rotolock
Alimentation du compresseur [V]200-230/3/60
BP industrielle [bar]0 bar
Catégorie de protection IPIP54 (avec presse étoupe)
CE markYes
Charge en fluide frigorigène [kg] [Max]5.9 kg
Charge en huile [L]3 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Code de configurationSimple
Connexions électriquesVis 4.8 mm
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]38 A
DescriptionSH090-3
Diamètre [mm]243 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Faible valeur de plage de tension à 60Hz [V]180 V
Faible valeur de tension nominale à 60Hz [V]200 V
FamilySH
FluidesR410A
Fréquence [Hz]60
Hauteur de l'emballage [mm]596 mm
Hauteur du raccordement de refoulement [mm]451 mm
Hauteur raccordement aspiration [mm]235 mm
Hauteur totale [mm]482 mm
HomologationCE
UL
UKCA
HP industrielle [bar]0 bar
Huile expédiéeCharge d'huile initiale
IDVNo
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]370 mm
Liste d'huiles recommandées160SZ
Longueur de l'emballage [mm]470 mm
LRA203 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
MCC43 A
Model numberSH090A3ALC
Montage du voyantA visser
Network power supply [V/Ph/Hz]208-230/3/60
Nom du produit dans le dossier SCIPCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
Nombre de démarrages par heure [Max]12
N° de schéma8560004
Nº de dossier SCIPbff3e2c3-5aad-40f0-b874-7eee67aaf788
Oil typePOE
Phase3
Poids de l'emballage [Kg]60 kg
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre HPAucun(e)
Raccords standardODF
RLA30.7 A
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.39 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 1/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 1/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]33.3 bar
Test de pression différentielle [bar] [Max]37 bar
Test HP [bar] [Max]48.7 bar
Type de raccordA braser
UL markYes
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 60Hz [V]253 V
Valeur élevée de tension nominale à 60Hz [V]230 V
Viscosité [cP]32 cP
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]88.4 cm³
Volume côté BP11.7 L
Volume côté HP0.7 L
ÉconomiseurNo
Égalisation d'huile1-3/4"Rotolock
