DANFOSS REFRIGERATION120G0468 DANFOSS REFRIGERATION Compresseur scroll, VZN140AGANA

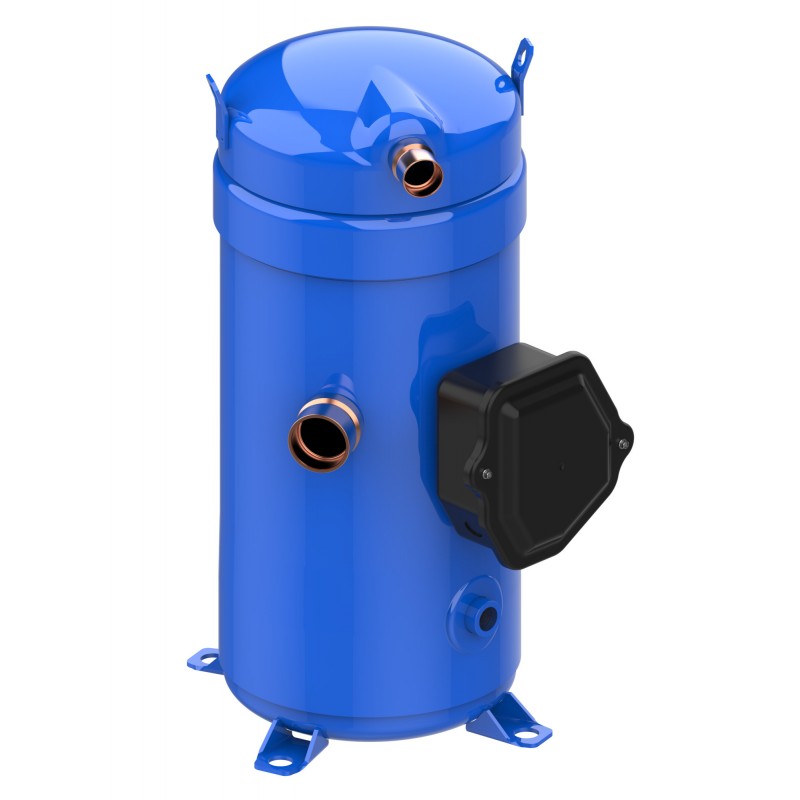

DANFOSS REFRIGERATION 120G0468 120G0468 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

120G0468 DANFOSS REFRIGERATION Compresseur scroll, VZN140AGANA

Référence: 120G0468

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll, VZN140AGANA

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 3.770,15 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fluides: R290, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-480/3/50-60, Emballage (format): Emballage industriel

Détails du produit

Poids brut72 Kilogram
Poids Net65 Kilogram
Volume0.921 Cubic meter
Numéro EAN5715162702765
TypeVZN140
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor VZN
Poids brut72 Kilogram
Poids Net65 Kilogram
Volume0.921 Cubic meter
Numéro EAN5715162702765
TypeVZN140
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor VZN

Alimentation du compresseur [V]380-480/3/50-60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]5 kg
Charge en huile [L]3.3 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE6(a)
6(a)-I
6(c)
7(a)
7(c)-I
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesVis 4.8 mm
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]42 A
DescriptionVZN140AG
Diamètre [mm]226 mm
Emballage (format)Emballage industriel
EPD disponibleYes
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]342 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]380 V
FamilyVZN
FluidesR290
Fréquence [Hz]30 - 140
Hauteur de la base [mm]529 mm
Hauteur du raccordement de refoulement [mm]510 mm
Hauteur raccordement aspiration [mm]292 mm
Hauteur totale [mm]544.4 mm
HomologationCE
UKCA
IDVNo
Liste d'huiles recommandées160SZ
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side38 bar
Max pressure (PS) - low side30.3 bar
Model numberVZN140AGANA
Montage du voyantA braser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nom du produit dans le dossier SCIPVZN086-175
Nombre de démarrages par heure [Max]12
N° de schéma8560262
Nº de dossier SCIP148ab985-4481-4d7b-85df-eb3f105a4735
Oil level switch portNo
Oil typePOE
Phase3
Protection moteurProtection moteur par variateur de fréquence
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage8
Raccord du manomètre BPAucun(e)
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords standardODF
Régulation de la puissanceInverter
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.06 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1 1/8 in
Taille de la tuyauterie d’aspiration [in]1 5/8 in
Taille du raccord au refoulement [in]1 1/8 in
Taille du raccord à l'aspiration [in]1 5/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll drive required
Temp. maxi admissible (TS max) côté BP82 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]528 V
Valeur élevée de plage de tension à 60Hz [V]528 V
Valeur élevée de tension nominale à 50Hz [V]480 V
Valeur élevée de tension nominale à 60Hz [V]480 V
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]3000 tr/min
Vitesse de rotation à 60Hz [rpm]3600 tr/min
Volume balayé [cm³]140 cm³
Volume côté BP10.8 L
Volume côté HP1.3 L
ÉconomiseurNo
Égalisation d'huileAucun
Alimentation du compresseur [V]380-480/3/50-60
Catégorie de protection IPIP54 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]5 kg
Charge en huile [L]3.3 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE6(a)
6(a)-I
6(c)
7(a)
7(c)-I
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexions électriquesVis 4.8 mm
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple pour le raccordement à la terre [Nm]2 N-m
Courant de fonctionnement max. [MOC]42 A
DescriptionVZN140AG
Diamètre [mm]226 mm
Emballage (format)Emballage industriel
EPD disponibleYes
Faible valeur de plage de tension à 50Hz [V]342 V
Faible valeur de plage de tension à 60Hz [V]342 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]380 V
FamilyVZN
FluidesR290
Fréquence [Hz]30 - 140
Hauteur de la base [mm]529 mm
Hauteur du raccordement de refoulement [mm]510 mm
Hauteur raccordement aspiration [mm]292 mm
Hauteur totale [mm]544.4 mm
HomologationCE
UKCA
IDVNo
Liste d'huiles recommandées160SZ
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side38 bar
Max pressure (PS) - low side30.3 bar
Model numberVZN140AGANA
Montage du voyantA braser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nom du produit dans le dossier SCIPVZN086-175
Nombre de démarrages par heure [Max]12
N° de schéma8560262
Nº de dossier SCIP148ab985-4481-4d7b-85df-eb3f105a4735
Oil level switch portNo
Oil typePOE
Phase3
Protection moteurProtection moteur par variateur de fréquence
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage8
Raccord du manomètre BPAucun(e)
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords standardODF
Régulation de la puissanceInverter
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.06 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1 1/8 in
Taille de la tuyauterie d’aspiration [in]1 5/8 in
Taille du raccord au refoulement [in]1 1/8 in
Taille du raccord à l'aspiration [in]1 5/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll drive required
Temp. maxi admissible (TS max) côté BP82 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]528 V
Valeur élevée de plage de tension à 60Hz [V]528 V
Valeur élevée de tension nominale à 50Hz [V]480 V
Valeur élevée de tension nominale à 60Hz [V]480 V
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]3000 tr/min
Vitesse de rotation à 60Hz [rpm]3600 tr/min
Volume balayé [cm³]140 cm³
Volume côté BP10.8 L
Volume côté HP1.3 L
ÉconomiseurNo
Égalisation d'huileAucun
