DANFOSS REFRIGERATION120G0331 DANFOSS REFRIGERATION Compresseur scroll, VZH117CHAMA

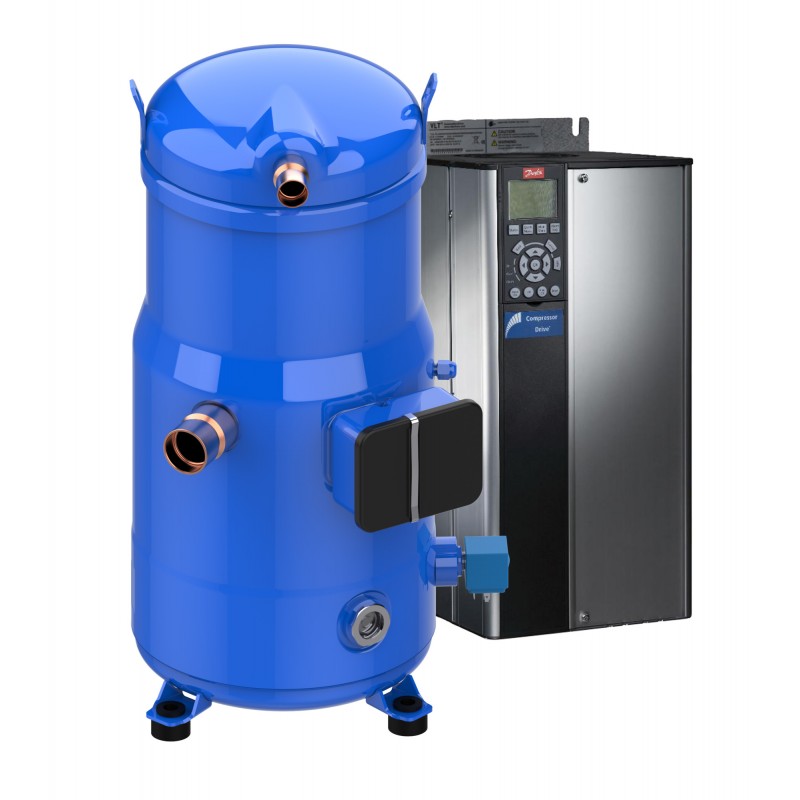

DANFOSS REFRIGERATION 120G0331 120G0331 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

120G0331 DANFOSS REFRIGERATION Compresseur scroll, VZH117CHAMA

Référence: 120G0331

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur scroll, VZH117CHAMA

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 3.530,07 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fluides: R452B; R410A; R454B, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 525-600/3/50-60, Emballage (format): Emballage individuel

Détails du produit

Poids brut71.41 Kilogram
Poids Net64.922 Kilogram
Volume190.665 Cubic decimeter
Numéro EAN5702424608774
TypeVZH117
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor VZH
Poids brut71.41 Kilogram
Poids Net64.922 Kilogram
Volume190.665 Cubic decimeter
Numéro EAN5702424608774
TypeVZH117
Product groupHermetic compressors
Product Line17
Product Name DescriptionScroll compressor VZH

Alimentation du compresseur [V]525-600/3/50-60
Charge en fluide frigorigène [kg] [Max]8 kg
Charge en huile [L]4.1 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Courant de fonctionnement max. [MOC]41.5 A
DescriptionVZH117CHM
Diamètre [mm]243 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 50Hz [V]473 V
Faible valeur de plage de tension à 60Hz [V]473 V
Faible valeur de tension nominale à 50Hz [V]575 V
Faible valeur de tension nominale à 60Hz [V]575 V
FamilyVZH
FluidesR410A
R452B
R454B
Fréquence [Hz]15 - 100
Hauteur du raccordement de refoulement [mm]508 mm
Hauteur raccordement aspiration [mm]277 mm
Hauteur totale [mm]542 mm
HomologationCE
UL
UKCA
Homologué ULYes
IDVYes
Liste d'huiles recommandées160SZ
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
Model numberVZH117CHAMA
Montage du voyantA visser
Network power supply [V/Ph/Hz]500/3/50 575/3/60
Nom du produit dans le dossier SCIPVZH088-117
Nombre de démarrages par heure [Max]12
N° de schéma8560026
Nº de dossier SCIP80036420-9a29-497b-9cf4-a8ba2dc633c2
Oil level switch portNo
Oil typePOE
Phase3
Protection moteurProtection moteur par variateur de fréquence
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
Régulation de la puissanceInverter
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.08 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]660 V
Valeur élevée de plage de tension à 60Hz [V]660 V
Valeur élevée de tension nominale à 50Hz [V]575 V
Valeur élevée de tension nominale à 60Hz [V]575 V
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]3000 tr/min
Vitesse de rotation à 60Hz [rpm]3600 tr/min
Volume balayé [cm³]116.9 cm³
Volume côté BP15.1 L
Volume côté HP0.7 L
ÉconomiseurNo
Égalisation d'huile1-3/4'' Rotolock
Alimentation du compresseur [V]525-600/3/50-60
Charge en fluide frigorigène [kg] [Max]8 kg
Charge en huile [L]4.1 L
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Clause d’exemption RoHS de l’UE7(c)-I
6(a)
6(a)-I
6(c)
7(a)
Code de configurationSimple
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Courant de fonctionnement max. [MOC]41.5 A
DescriptionVZH117CHM
Diamètre [mm]243 mm
Emballage (format)Emballage individuel
Faible valeur de plage de tension à 50Hz [V]473 V
Faible valeur de plage de tension à 60Hz [V]473 V
Faible valeur de tension nominale à 50Hz [V]575 V
Faible valeur de tension nominale à 60Hz [V]575 V
FamilyVZH
FluidesR410A
R452B
R454B
Fréquence [Hz]15 - 100
Hauteur du raccordement de refoulement [mm]508 mm
Hauteur raccordement aspiration [mm]277 mm
Hauteur totale [mm]542 mm
HomologationCE
UL
UKCA
Homologué ULYes
IDVYes
Liste d'huiles recommandées160SZ
Marquage CEYes
Matériel du raccord d'aspiration-
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
Model numberVZH117CHAMA
Montage du voyantA visser
Network power supply [V/Ph/Hz]500/3/50 575/3/60
Nom du produit dans le dossier SCIPVZH088-117
Nombre de démarrages par heure [Max]12
N° de schéma8560026
Nº de dossier SCIP80036420-9a29-497b-9cf4-a8ba2dc633c2
Oil level switch portNo
Oil typePOE
Phase3
Protection moteurProtection moteur par variateur de fréquence
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords standardODF
Régulation de la puissanceInverter
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]0.08 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]7/8 in
Taille de la tuyauterie d’aspiration [in]1 3/8 in
Taille du raccord au refoulement [in]7/8 in
Taille du raccord à l'aspiration [in]1 3/8 in
Technique de la marqueCompresseur scroll
TechnologieScroll
Temp. maxi admissible (TS max) côté BP55 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Type de raccordA braser
Utilisation de tronçonConditionnement d’air
Valeur élevée de plage de tension à 50Hz [V]660 V
Valeur élevée de plage de tension à 60Hz [V]660 V
Valeur élevée de tension nominale à 50Hz [V]575 V
Valeur élevée de tension nominale à 60Hz [V]575 V
Viscosité [cP]32 cP
Vitesse de rotation à 50Hz [rpm]3000 tr/min
Vitesse de rotation à 60Hz [rpm]3600 tr/min
Volume balayé [cm³]116.9 cm³
Volume côté BP15.1 L
Volume côté HP0.7 L
ÉconomiseurNo
Égalisation d'huile1-3/4'' Rotolock
