120G0003
DANFOSS REFRIGERATION
1

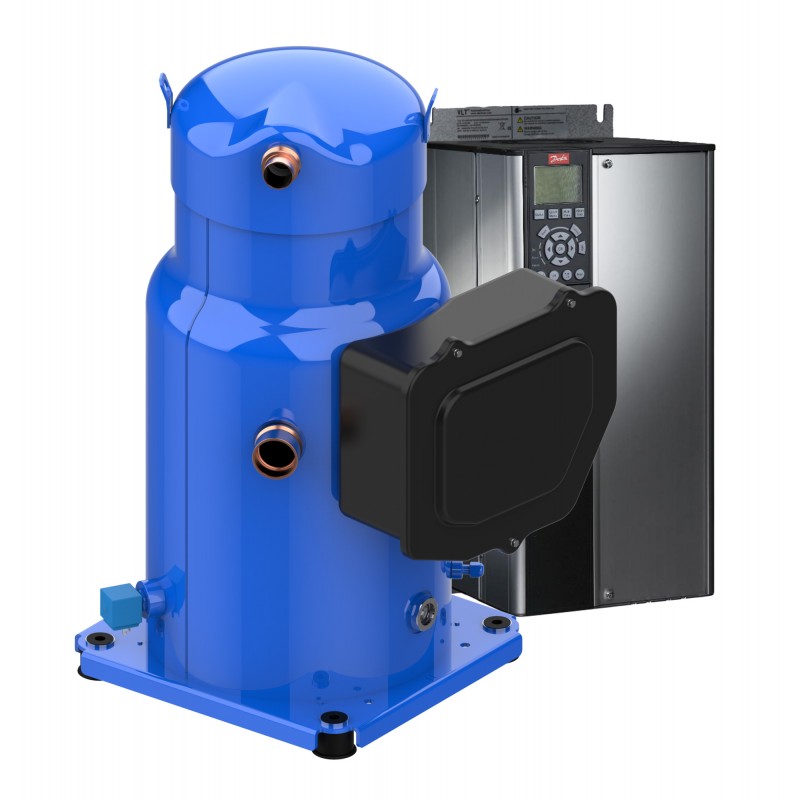

Compresseur scroll, Inverter, VSH170AGANA, Fluides: R410A
Compresseur scroll, VSH170AGANA
Home > DANFOSS REFRIGERATION
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Fluides: R410A, Utilisation de tronçon: Conditionnement d’air, Alimentation du compresseur [V]: 380-480/3/50-60, Emballage (format): Emballage individuel
Poids brut | 125.5 Kg |
Poids Net | 110.17 Kg |
Volume | 189.52 Liter |
Numéro EAN | 5702428664875 |
Poids brut | 125.5 Kg |
Poids Net | 110.17 Kg |
Volume | 189.52 Liter |
Numéro EAN | 5702428664875 |
Alimentation du compresseur [V] | 380-480/3/50-60 |
Catégorie de protection IP | IP54 (avec presse étoupe) |
Charge en fluide frigorigène [kg] [Max] | 13.5 kg |
Charge en huile [L] | 6.7 L |
Code de configuration | Simple |
Connexions électriques | Vis 4.8 mm |
Couleur | Bleu |
Couple de fixation [Nm] | 21 N-m |
Couple de la vidange d'huile [Nm] | 35 N-m |
Couple de serrage du voyant liquide [Nm] | 50 N-m |
Couple pour le raccordement à la terre [Nm] | 2 N-m |
Description | VSH170-G |
Diamètre [mm] | 318 mm |
Emballage (format) | Emballage individuel |
EU RoHS compliance | Yes with exemptions |
Faible valeur de plage de tension à 50 Hz [V] | 342 V |
Faible valeur de plage de tension à 60 Hz [V] | 342 V |
Faible valeur de tension nominale à 50 Hz [V] | 380 V |
Faible valeur de tension nominale à 60 Hz [V] | 380 V |
Family | VSH |
Fluides | R410A |
Fréquence [Hz] | 30 - 90 |
Groupe de produits | Hermetic compressors |
Hauteur du raccordement de refoulement [mm] | 645 mm |
Hauteur raccordement aspiration [mm] | 329 mm |
Hauteur totale [mm] | 687 mm |
Homologation | CE UL UKCA |
Huile expédiée | Charge d'huile initiale |
Instructions expédiées | Notice d'installation |
Kit de montage expédié | Kit de montage avec silent-blocs, boulons, entretoise etc.… |
Liste d'huiles recommandées | 160SZ |
LRA | 346 A |
Matériel du raccord d'aspiration | - |
Max pressure (PS) - high side | 48.7 bar |
Max pressure (PS) - low side | 30.2 bar |
MMT | 71.6 A |
Model number | VSH170AGANA |
Montage du voyant | A visser |
Network power supply [V/Ph/Hz] | 380-415/3/50 460/3/60 |
Nombre de démarrages par heure [Max] | 12 |
N° de schéma | 8551174b |
Oil level switch port | No |
Oil type | POE |
Phase | 3 |
Product Name Description | Scroll compressor VSH |
Protection moteur | Protection moteur par variateur de fréquence |
Présence de batteries (réglementation WEEE) | Non |
Puissance du couple [Nm] | 3 N-m |
Quantité par emballage | 1 |
Raccord du manomètre BP | Schrader |
Raccord du manomètre HP | Aucun(e) |
Raccords standard | ODF |
RLA | 57.3 A |
Régulation de la puissance | Inverter |
Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
Taille de la tuyauterie au refoulement [in] | 1 1/8 in |
Taille de la tuyauterie d’aspiration [in] | 1 5/8 in |
Taille du raccord au refoulement [in] | 1 1/8 in |
Taille du raccord à l'aspiration [in] | 1 5/8 in |
Technique de la marque | Compresseur scroll |
Technologie | Scroll |
Temp. maxi admissible (TS max) côté BP | 51 °C |
Temp. maxi admissible (TS max) côté HP | 150 °C |
Temp. mini admissible (TS min) côté BP | -35 °C |
Temp. mini admissible (TS min) côté HP | -35 °C |
Test BP [bar] [Max] | 30.2 bar |
Test de pression différentielle [bar] [Max] | 37 bar |
Test HP [bar] [Max] | 45 bar |
Type | VSH170 |
Type de raccord | A braser |
Utilisation de tronçon | Conditionnement d’air |
Valeur élevée de plage de tension à 50 Hz [V] | 528 V |
Valeur élevée de plage de tension à 60 Hz [V] | 528 V |
Valeur élevée de tension nominale à 50 Hz [V] | 480 V |
Valeur élevée de tension nominale à 60 Hz [V] | 480 V |
Vanne de décharge | Aucun |
Vidange d'huile | 1/4'' flare |
Viscosité [cP] | 32 cP |
Vitesse de rotation à 50 Hz [rpm] | 3000 tr/min |
Vitesse de rotation à 60 Hz [rpm] | 3600 tr/min |
Volume balayé [cm³] | 170.2 cm³ |
Volume côté BP | 28.7 L |
Volume côté HP | 2.9 L |
Économiseur | No |
Égalisation d'huile | 2-1/4'' Rotolock |
