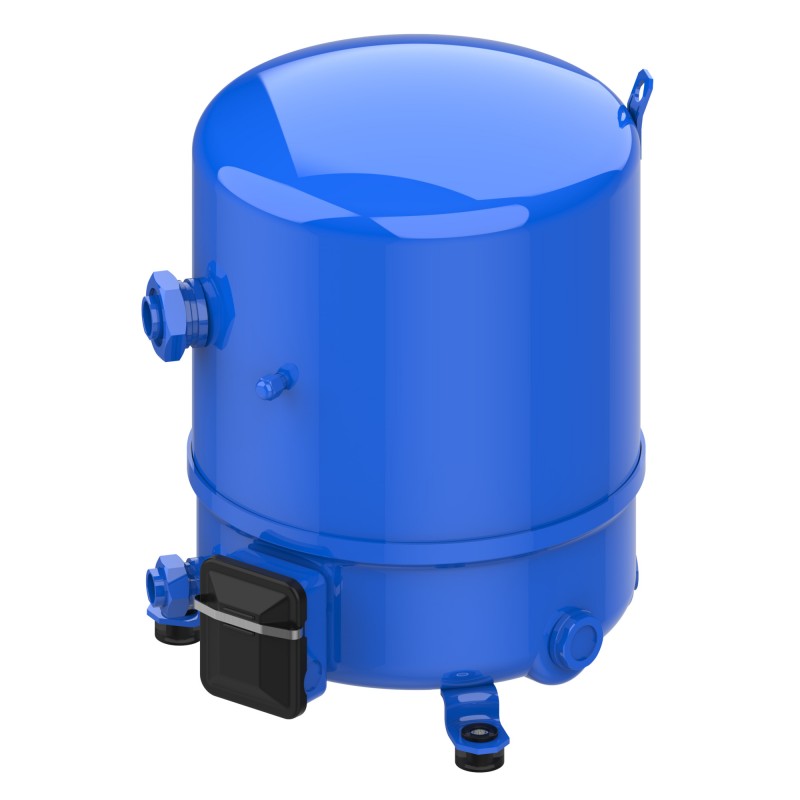

120F0237 DANFOSS REFRIGERATION Compresseur à pistons NTZ136A4LR1B Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

120F0237 DANFOSS REFRIGERATION Compresseur à pistons NTZ136A4LR1B

120F0237

DANFOSS REFRIGERATION

6

Compresseur à pistons NTZ136A4LR1B

Plus de détails


Home > DANFOSS REFRIGERATION

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fluides: R404A; R452A, Utilisation de tronçon: Réfrigération LT, Alimentation du compresseur [V]: 400/3/50 460/3/60, Emballage (format): Emballage industriel

Détails du produit

Poids brut37.5 Kg
Poids Net35 Kg
Volume86.633 Liter
Numéro EAN5702428521154
Poids brut37.5 Kg
Poids Net35 Kg
Volume86.633 Liter
Numéro EAN5702428521154

Alimentation du compresseur [V]400/3/50 460/3/60
BP industrielle [bar]25 bar
Catégorie de protection IPIP55 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]5 kg
Charge en huile [L]1.8 L
Code de configurationSimple
Connexions électriquesCosse
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]30 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]3 N-m
Cylindre2
DescriptionNTZ136-4B
Diamètre [mm]288 mm
Emballage (format)Emballage industriel
EU RoHS complianceYes with exemptions
Faible valeur de plage de tension à 50 Hz [V]340 V
Faible valeur de tension nominale à 50 Hz [V]380 V
FamilyNTZ
FluidesR404A
R452A
Fréquence [Hz]50
Groupe de produitsHermetic compressors
Hauteur du raccordement de refoulement [mm]74 mm
Hauteur raccordement aspiration [mm]265 mm
Hauteur totale [mm]413 mm
HomologationCE
UKCA
HP industrielle [bar]25 bar
Liste d'huiles recommandées175PZ
LRA51 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side28.5 bar
Max pressure (PS) - low side22.6 bar
MCC14.3 A
Model numberNTZ136A4LR1B
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
Notes concernant les raccords(fourni avec raccord rotolock uniquement)
N° de schéma8502012g
Nº de dossier SCIP9b3fb119-9852-486a-92dd-53aa9c96fd3b
Phase3
Product Name DescriptionReciprocating compressor NTZ
Protection moteurProtection interne contre les surcharges
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage6
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords expédiésSleeves aspiration et refoulement à braser, écrous rotolock, joints
Raccords standardRotolock
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]3.8 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]3/4 in
Taille de la tuyauterie d’aspiration [in]1 1/8 in
Taille du raccord au refoulement [in]1 1/4 in
Taille du raccord à l'aspiration [in]1 3/4 in
Technique de la marqueCompresseur à pistons
TechnologiePiston
Temp. maxi admissible (TS max) côté BP50 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]30 bar
Test HP [bar] [Max]30 bar
TypeNTZ136
Type de raccordRotolock
Utilisation de tronçonRéfrigération LT
Valeur élevée de plage de tension à 50 Hz [V]440 V
Valeur élevée de tension nominale à 50 Hz [V]400 V
Vanne de décharge30 bar/8 bar
Vitesse de rotation à 50 Hz [rpm]2900 tr/min
Volume balayé [cm³]136 cm³
Volume côté BP16.5 L
Volume côté HP0.6 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
Alimentation du compresseur [V]400/3/50 460/3/60
BP industrielle [bar]25 bar
Catégorie de protection IPIP55 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max]5 kg
Charge en huile [L]1.8 L
Code de configurationSimple
Connexions électriquesCosse
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]30 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]3 N-m
Cylindre2
DescriptionNTZ136-4B
Diamètre [mm]288 mm
Emballage (format)Emballage industriel
EU RoHS complianceYes with exemptions
Faible valeur de plage de tension à 50 Hz [V]340 V
Faible valeur de tension nominale à 50 Hz [V]380 V
FamilyNTZ
FluidesR404A
R452A
Fréquence [Hz]50
Groupe de produitsHermetic compressors
Hauteur du raccordement de refoulement [mm]74 mm
Hauteur raccordement aspiration [mm]265 mm
Hauteur totale [mm]413 mm
HomologationCE
UKCA
HP industrielle [bar]25 bar
Liste d'huiles recommandées175PZ
LRA51 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side28.5 bar
Max pressure (PS) - low side22.6 bar
MCC14.3 A
Model numberNTZ136A4LR1B
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
Notes concernant les raccords(fourni avec raccord rotolock uniquement)
N° de schéma8502012g
Nº de dossier SCIP9b3fb119-9852-486a-92dd-53aa9c96fd3b
Phase3
Product Name DescriptionReciprocating compressor NTZ
Protection moteurProtection interne contre les surcharges
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage6
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords expédiésSleeves aspiration et refoulement à braser, écrous rotolock, joints
Raccords standardRotolock
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]3.8 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]3/4 in
Taille de la tuyauterie d’aspiration [in]1 1/8 in
Taille du raccord au refoulement [in]1 1/4 in
Taille du raccord à l'aspiration [in]1 3/4 in
Technique de la marqueCompresseur à pistons
TechnologiePiston
Temp. maxi admissible (TS max) côté BP50 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]30 bar
Test HP [bar] [Max]30 bar
TypeNTZ136
Type de raccordRotolock
Utilisation de tronçonRéfrigération LT
Valeur élevée de plage de tension à 50 Hz [V]440 V
Valeur élevée de tension nominale à 50 Hz [V]400 V
Vanne de décharge30 bar/8 bar
Vitesse de rotation à 50 Hz [rpm]2900 tr/min
Volume balayé [cm³]136 cm³
Volume côté BP16.5 L
Volume côté HP0.6 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
