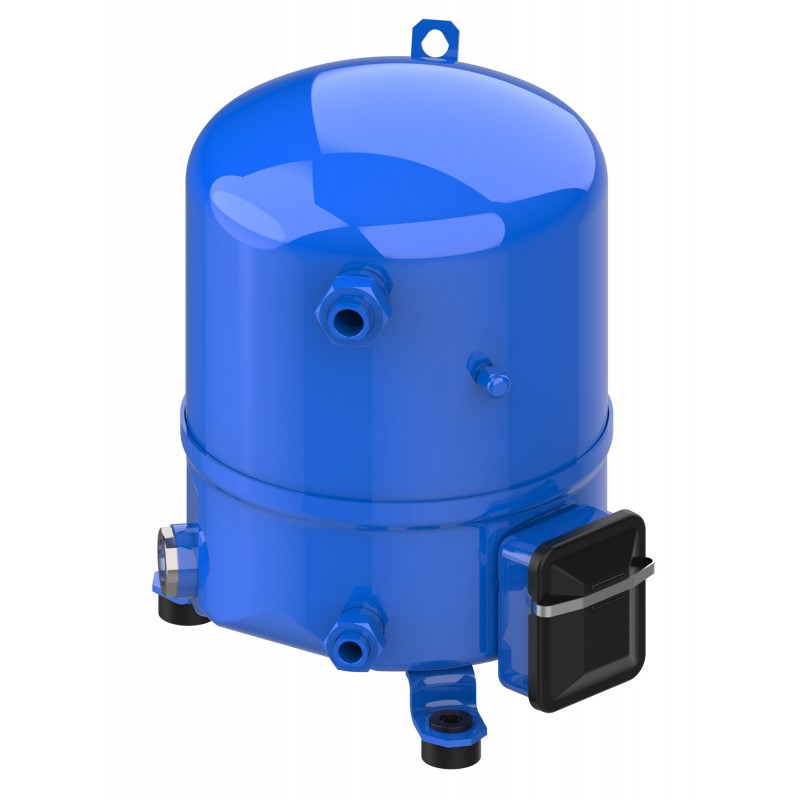

120F0230 DANFOSS REFRIGERATION NTZ068-4LR1-UNIQUE Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

120F0230 DANFOSS REFRIGERATION NTZ068-4LR1-UNIQUE

120F0230

DANFOSS REFRIGERATION

NTZ068-4LR1-UNIQUE

NTZ068-4LR1-SIMPLE

Compresseur à pistons, NTZ068A4LR1B

Plus de détails


Home > DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

Prix total: $2,345.47
Prix unitaire: $2,345.47
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fluides: R404A; R452A; R454C; R455A, Utilisation de tronçon: Réfrigération LT, Alimentation du compresseur [V]: 400/3/50 460/3/60, Emballage (format): Emballage individuel

Détails du produit

Poids brut26.125 Kilogram
Poids Net22 Kilogram
Volume38.891 Liter
Numéro EAN5702428521208
TypeNTZ068
Product groupHermetic compressors
Product Line17
Product Name DescriptionReciprocating compressor NTZ
Poids brut26.125 Kilogram
Poids Net22 Kilogram
Volume38.891 Liter
Numéro EAN5702428521208
TypeNTZ068
Product groupHermetic compressors
Product Line17
Product Name DescriptionReciprocating compressor NTZ

Alimentation du compresseur [V]400/3/50 460/3/60
BP industrielle [bar]25 bar
Catégorie de protection IPIP55 (avec presse étoupe)
CE evaluatedYes
Charge en fluide frigorigène [kg] [Max]2.5 kg
Charge en huile [L]0.95 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
Code de configurationSimple
Connexions électriquesCosse
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]30 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]3 N-m
Cylindre1
DescriptionNTZ068-4B
Diamètre [mm]224 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(a)
6(c)
Faible valeur de plage de tension à 50Hz [V]340 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyNTZ
FluidesR404A
R452A
R454C
R455A
Fréquence [Hz]50/60
Hauteur de l'emballage [mm]370 mm
Hauteur du raccordement de refoulement [mm]68 mm
Hauteur raccordement aspiration [mm]263 mm
Hauteur totale [mm]333 mm
HomologationCCC
CE
UL
UKCA
HP industrielle [bar]25 bar
Huile expédiéeCharge d'huile initiale
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]285 mm
Liste d'huiles recommandées175PZ
Longueur de l'emballage [mm]385 mm
LRA25 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side28.5 bar
Max pressure (PS) - low side22.6 bar
MCC8.4 A
Model numberNTZ068A4LR1B
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
Notes concernant les raccords(fourni avec raccord rotolock uniquement)
N° de schéma8501026f
Nº de dossier SCIP5a332c1b-1d1b-4998-8115-d0929877ecb4
Phase3
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords expédiésSleeves aspiration et refoulement à braser, écrous rotolock, joints
Raccords standardRotolock
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]6.67 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1/2 in
Taille de la tuyauterie d’aspiration [in]5/8 in
Taille du raccord au refoulement [in]1 in
Taille du raccord à l'aspiration [in]1 1/4 in
Technique de la marqueCompresseur à pistons
TechnologiePiston
Temp. maxi admissible (TS max) côté BP50 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]30 bar
Test HP [bar] [Max]30 bar
Type de raccordRotolock
UL markYes
Utilisation de tronçonRéfrigération LT
Valeur élevée de plage de tension à 50Hz [V]440 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]400 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]68 cm³
Volume côté BP7.5 L
Volume côté HP0.3 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE
Alimentation du compresseur [V]400/3/50 460/3/60
BP industrielle [bar]25 bar
Catégorie de protection IPIP55 (avec presse étoupe)
CE evaluatedYes
Charge en fluide frigorigène [kg] [Max]2.5 kg
Charge en huile [L]0.95 L
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
Code de configurationSimple
Connexions électriquesCosse
CouleurBleu
Couple de fixation [Nm]15 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm]30 N-m
Couple de serrage du voyant liquide [Nm]50 N-m
Couple du raccord manomètre BP [Nm]15 N-m
Couple pour le raccordement à la terre [Nm]3 N-m
Cylindre1
DescriptionNTZ068-4B
Diamètre [mm]224 mm
Emballage (format)Emballage individuel
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(a)
6(c)
Faible valeur de plage de tension à 50Hz [V]340 V
Faible valeur de plage de tension à 60Hz [V]414 V
Faible valeur de tension nominale à 50Hz [V]380 V
Faible valeur de tension nominale à 60Hz [V]460 V
FamilyNTZ
FluidesR404A
R452A
R454C
R455A
Fréquence [Hz]50/60
Hauteur de l'emballage [mm]370 mm
Hauteur du raccordement de refoulement [mm]68 mm
Hauteur raccordement aspiration [mm]263 mm
Hauteur totale [mm]333 mm
HomologationCCC
CE
UL
UKCA
HP industrielle [bar]25 bar
Huile expédiéeCharge d'huile initiale
Instructions expédiéesNotice d'installation
Kit de montage expédiéKit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm]285 mm
Liste d'huiles recommandées175PZ
Longueur de l'emballage [mm]385 mm
LRA25 A
Matériel du raccord d'aspiration-
Max pressure (PS) - high side28.5 bar
Max pressure (PS) - low side22.6 bar
MCC8.4 A
Model numberNTZ068A4LR1B
Montage du voyantA visser
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Nombre de démarrages par heure [Max]12
Notes concernant les raccords(fourni avec raccord rotolock uniquement)
N° de schéma8501026f
Nº de dossier SCIP5a332c1b-1d1b-4998-8115-d0929877ecb4
Phase3
Protection moteurProtection interne contre les surcharges
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Non
Puissance du couple [Nm]3 N-m
Quantité par emballage1
Raccord du manomètre BPSchrader
Raccord du manomètre HPAucun(e)
Raccords de sleeveODF
Raccords expédiésSleeves aspiration et refoulement à braser, écrous rotolock, joints
Raccords standardRotolock
Régulation de la puissanceVitesse fixe
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm]6.67 Ohm
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la tuyauterie au refoulement [in]1/2 in
Taille de la tuyauterie d’aspiration [in]5/8 in
Taille du raccord au refoulement [in]1 in
Taille du raccord à l'aspiration [in]1 1/4 in
Technique de la marqueCompresseur à pistons
TechnologiePiston
Temp. maxi admissible (TS max) côté BP50 °C
Temp. maxi admissible (TS max) côté HP150 °C
Temp. mini admissible (TS min) côté BP-35 °C
Temp. mini admissible (TS min) côté HP-35 °C
Test BP [bar] [Max]25 bar
Test de pression différentielle [bar] [Max]30 bar
Test HP [bar] [Max]30 bar
Type de raccordRotolock
UL markYes
Utilisation de tronçonRéfrigération LT
Valeur élevée de plage de tension à 50Hz [V]440 V
Valeur élevée de plage de tension à 60Hz [V]506 V
Valeur élevée de tension nominale à 50Hz [V]400 V
Valeur élevée de tension nominale à 60Hz [V]460 V
Vitesse de rotation à 50Hz [rpm]2900 tr/min
Vitesse de rotation à 60Hz [rpm]3500 tr/min
Volume balayé [cm³]68 cm³
Volume côté BP7.5 L
Volume côté HP0.3 L
ÉconomiseurNo
Égalisation d'huile3/8'' flare SAE

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE DANFOSS REFRIGERATION AND AIRCONDITIONING EN.pdf 11 Mbytes
120F0230 120F0230 FR_120F0280.pdf 791 Kbytes 120F0230 120F0230 FR_120F0280.pdf
