DANFOSS REFRIGERATION120F0171 DANFOSS REFRIGERATION Compresseur à pistons NTZ136A9LR1A

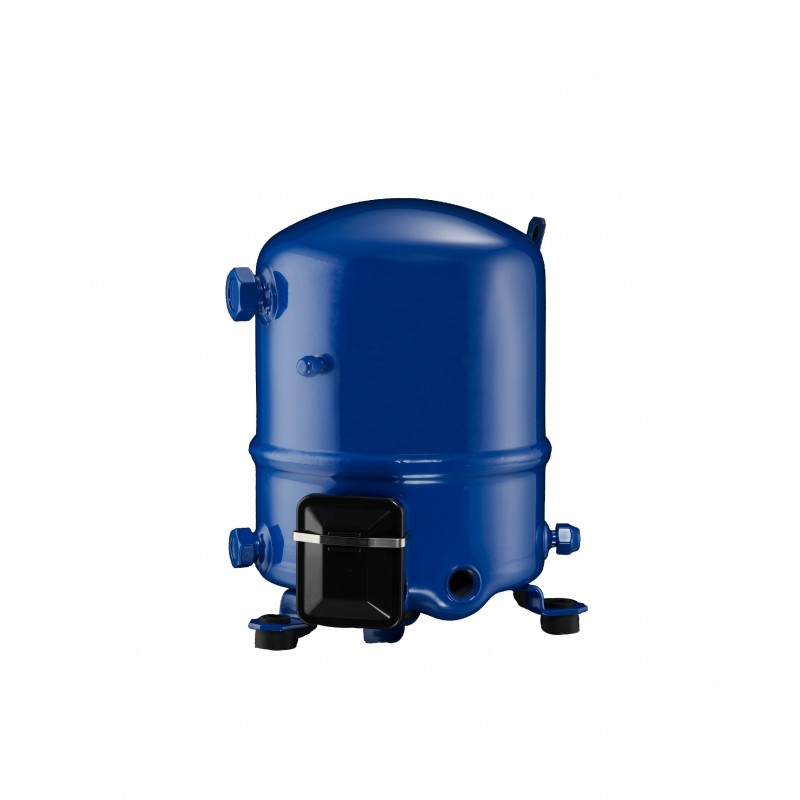

DANFOSS REFRIGERATION 120F0171 120F0171 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

120F0171 DANFOSS REFRIGERATION Compresseur à pistons NTZ136A9LR1A

Référence: 120F0171

Fabricant: DANFOSS REFRIGERATION

Description:

Compresseur à pistons NTZ136A9LR1A
NTZ136-9LR1-SINGLE

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 3.032,12 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fluides: R404A; R507A
Poids brut 37.5 Kg
Poids Net 35 Kg
Alimentation du compresseur [V/Ph/Hz] 380/3/60
BP industrielle [bar] 25 bar
Catégorie de protection IP IP55 (avec presse étoupe)
Charge en fluide frigorigène [kg] [Max] 5 kg
Charge en huile [L] 1.8 L
Code de configuration Simple
Code de génération A
Connexions électriques Cosse
Couleur Bleu
Couple de fixation [Nm] 15 N-m
Couple de montage du raccordement au refoulement [Nm] 90 N-m
Couple de montage du raccordement à l'aspiration [Nm] 110 N-m
Couple de serrage du raccord d'égalisation d'huile [Nm] 30 N-m
Couple de serrage du voyant liquide [Nm] 50 N-m
Couple du raccord manomètre BP [Nm] 15 N-m
Couple pour le raccordement à la terre [Nm] 3 N-m
Cylindre 2
Description NTZ136-9
Description NTZ
Diamètre [mm] 288 mm
Dimension du raccord Rotolock à l'aspiration [in] 1.75 in
Désignation du modèle Compressor
Faible valeur de plage de tension à 50 Hz [V] 0 V
Faible valeur de plage de tension à 60 Hz [V] 342 V
Faible valeur de tension nominale à 50 Hz [V] 0 V
Faible valeur de tension nominale à 60 Hz [V] 380 V
Fluides R404A
R507A
Format d’emballage Emballage individuel
Fréquence [Hz] 60
Hauteur de l'emballage [mm] 450 mm
Hauteur du raccordement de refoulement [mm] 74 mm
Hauteur raccordement aspiration [mm] 265 mm
Hauteur totale [mm] 413 mm
HP industrielle [bar] 25 bar
Huile expédiée Charge d'huile initiale
Instructions expédiées Notice d'installation
Kit de montage expédié Kit de montage avec silent-blocs, boulons, entretoise etc.…
Largeur de l’emballage [mm] 375 mm
Liste d'huiles recommandées 175PZ
Longueur de l'emballage [mm] 385 mm
LRA 64 A
MCC 15 A
Merged Approval standard and CE
UL
Montage du voyant A visser
Nombre de démarrages par heure [Max] 12
Notes concernant les raccords (fourni avec raccord rotolock uniquement)
Numéro du modèle NTZ136A9LR1A
N° de schéma 8502012g
Phase 3
Protection moteur Protection interne contre les surcharges
Puissance du couple [Nm] 3 N-m
Puissance frigorifique nominale à 60 Hz 4.4 kW
Quantité par emballage 1
Raccord du manomètre BP Schrader
Raccord du manomètre HP Aucun(e)
Raccords de sleeve ODF
Raccords expédiés Sleeves aspiration et refoulement à braser, écrous rotolock, joints
Raccords standard Rotolock
Régulation de la puissance Fixed speed
Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm] 2.54 Ohm
Taille de la sleeve de raccordement au refoulement [in] 0.75 in
Taille de la sleeve de raccordement à l'aspiration [in] 1.125 in
Taille de la tuyauterie au refoulement [in] 0.75 in
Taille de la tuyauterie d’aspiration [in] 1.125 in
Taille du raccord au refoulement [in] 1.25 in
Taille du raccord à l'aspiration [in] 1.75 in
Taille du raccordement Rotolock au refoulement [in] 1.25 in
Technique de la marque Compresseur à pistons
Technologie Piston
Test BP [bar] [Max] 25 bar
Test de pression différentielle [bar] [Max] 30 bar
Test HP [bar] [Max] 30 bar
Type de connexion Rotolock
Utilisation de tronçon Refrigeration LT
Valeur élevée de plage de tension à 50 Hz [V] 0 V
Valeur élevée de plage de tension à 60 Hz [V] 418 V
Valeur élevée de tension nominale à 50 Hz [V] 0 V
Valeur élevée de tension nominale à 60 Hz [V] 380 V
Vanne de décharge 30 bar / 8 bar
Viscosité [cP] 32 cP
Vitesse de rotation à 50 Hz [rpm] 0 rpm
Vitesse de rotation à 60 Hz [rpm] 3500 rpm
Volume balayé [cm³] 136 cm3
Économiseur No
Égalisation d'huile 3/8'' flare SAE
