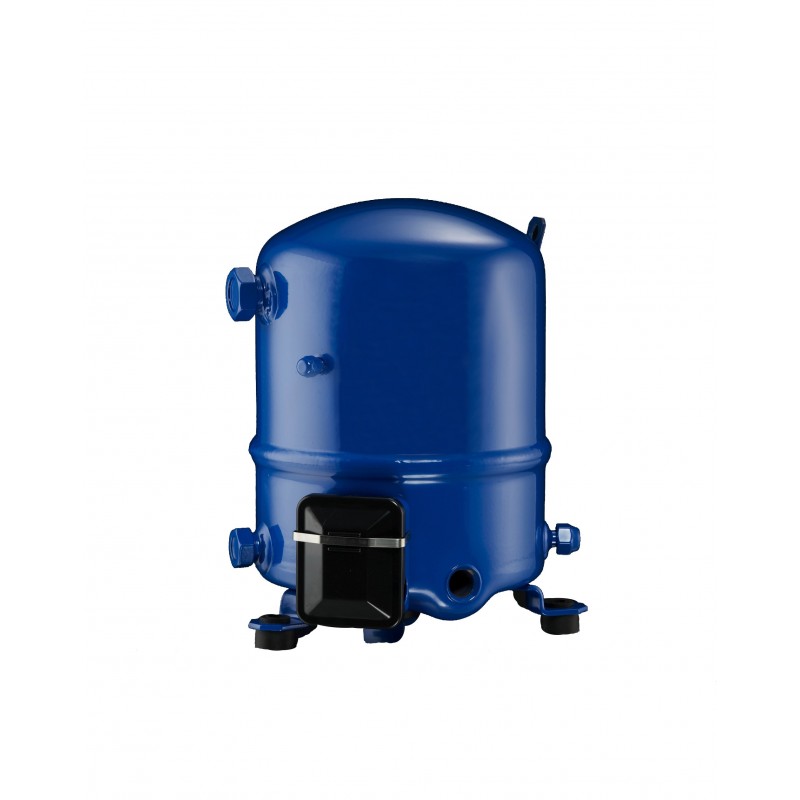

120F0169 DANFOSS REFRIGERATION Compresseur à pistons, NTZ068A9LR1A, Fluides: R404A R507A
120F0169
DANFOSS REFRIGERATION
Compresseur à pistons, NTZ068A9LR1A, Fluides: R404A; R507A
NTZ068-9LR1-SINGLE
Home > DANFOSS REFRIGERATION
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION
Les plus vendus
▲En savoir plus
▲| Poids brut | 24.88 Kg |
| Poids Net | 23 Kg |
| Numéro EAN | 5702428666008 |
| Alimentation du compresseur [V/Ph/Hz] | 380/3/60 |
| BP industrielle [bar] | 25 bar |
| Catégorie de protection IP | IP55 (avec presse étoupe) |
| Charge en fluide frigorigène [kg] [Max] | 2.5 kg |
| Charge en huile [L] | 0.95 L |
| Code de configuration | Simple |
| Code de génération | A |
| Connexions électriques | Cosse |
| Couleur | Bleu |
| Couple de fixation [Nm] | 15 N-m |
| Couple de montage du raccordement au refoulement [Nm] | 80 N-m |
| Couple de montage du raccordement à l'aspiration [Nm] | 90 N-m |
| Couple de serrage du raccord d'égalisation d'huile [Nm] | 30 N-m |
| Couple de serrage du voyant liquide [Nm] | 50 N-m |
| Couple du raccord manomètre BP [Nm] | 15 N-m |
| Couple pour le raccordement à la terre [Nm] | 3 N-m |
| Cylindre | 1 |
| Description | NTZ068-9 |
| Description | NTZ |
| Diamètre [mm] | 224 mm |
| Dimension du raccord Rotolock à l'aspiration [in] | 1 1/4 in |
| Désignation du modèle | Compressor |
| Faible valeur de plage de tension à 50 Hz [V] | 0 V |
| Faible valeur de plage de tension à 60 Hz [V] | 342 V |
| Faible valeur de tension nominale à 50 Hz [V] | 0 V |
| Faible valeur de tension nominale à 60 Hz [V] | 380 V |
| Fluides | R404A R507A |
| Format d’emballage | Emballage individuel |
| Fréquence [Hz] | 60 |
| Hauteur de l'emballage [mm] | 370 mm |
| Hauteur du raccordement de refoulement [mm] | 68 mm |
| Hauteur raccordement aspiration [mm] | 263 mm |
| Hauteur totale [mm] | 333 mm |
| High side max pressure (Ps) | 28.5 bar |
| HP industrielle [bar] | 25 bar |
| Huile expédiée | Charge d'huile initiale |
| Instructions expédiées | Notice d'installation |
| Kit de montage expédié | Kit de montage avec silent-blocs, boulons, entretoise etc.… |
| Largeur de l’emballage [mm] | 285 mm |
| Liste d'huiles recommandées | 175PZ |
| Longueur de l'emballage [mm] | 385 mm |
| Low side max pressure (Ps) | 22.6 bar |
| LRA | 29 A |
| MCC | 8.5 A |
| Montage du voyant | A visser |
| Nombre de démarrages par heure [Max] | 12 |
| Norme d’approbation | CE UL |
| Notes concernant les raccords | (fourni avec raccord rotolock uniquement) |
| N° de modèle | NTZ068A9LR1A |
| N° de schéma | 8501026f |
| Phase | 3 |
| Protection moteur | Protection interne contre les surcharges |
| Puissance du couple [Nm] | 3 N-m |
| Puissance frigorifique nominale à 60 Hz | 2.4 kW |
| Quantité par emballage | 1 |
| Raccord du manomètre BP | Schrader |
| Raccord du manomètre HP | Aucun(e) |
| Raccords de sleeve | ODF |
| Raccords expédiés | Sleeves aspiration et refoulement à braser, écrous rotolock, joints |
| Raccords standard | Rotolock |
| Régulation de la puissance | Fixed speed |
| Résistance de l'enroulement pour compresseurs triphasés avec enroulements identiques [Ohm] | 9.7 Ohm |
| Taille de la sleeve de raccordement au refoulement [in] | 1/2 in |
| Taille de la sleeve de raccordement à l'aspiration [in] | 5/8 in |
| Taille de la tuyauterie au refoulement [in] | 1/2 in |
| Taille de la tuyauterie d’aspiration [in] | 5/8 in |
| Taille du raccord au refoulement [in] | 1 in |
| Taille du raccord à l'aspiration [in] | 1 1/4 in |
| Taille du raccordement Rotolock au refoulement [in] | 1 in |
| Technique de la marque | Compresseur à pistons |
| Technologie | Piston |
| Test BP [bar] [Max] | 25 bar |
| Test de pression différentielle [bar] [Max] | 30 bar |
| Test HP [bar] [Max] | 30 bar |
| Type de raccord | Rotolock |
| Utilisation de tronçon | Refrigeration LT |
| Valeur élevée de plage de tension à 50 Hz [V] | 0 V |
| Valeur élevée de plage de tension à 60 Hz [V] | 418 V |
| Valeur élevée de tension nominale à 50 Hz [V] | 0 V |
| Valeur élevée de tension nominale à 60 Hz [V] | 380 V |
| Vanne de décharge | 30 bar / 8 bar |
| Viscosité [cP] | 32 cP |
| Vitesse de rotation à 50 Hz [rpm] | 0 rpm |
| Vitesse de rotation à 60 Hz [rpm] | 3500 rpm |
| Volume balayé [cm³] | 68 cm3 |
| Économiseur | No |
| Égalisation d'huile | 3/8'' flare SAE |
