DANFOSS REFRIGERATION061L1146 DANFOSS REFRIGERATION Vanne d'inversion à 4 voies STF

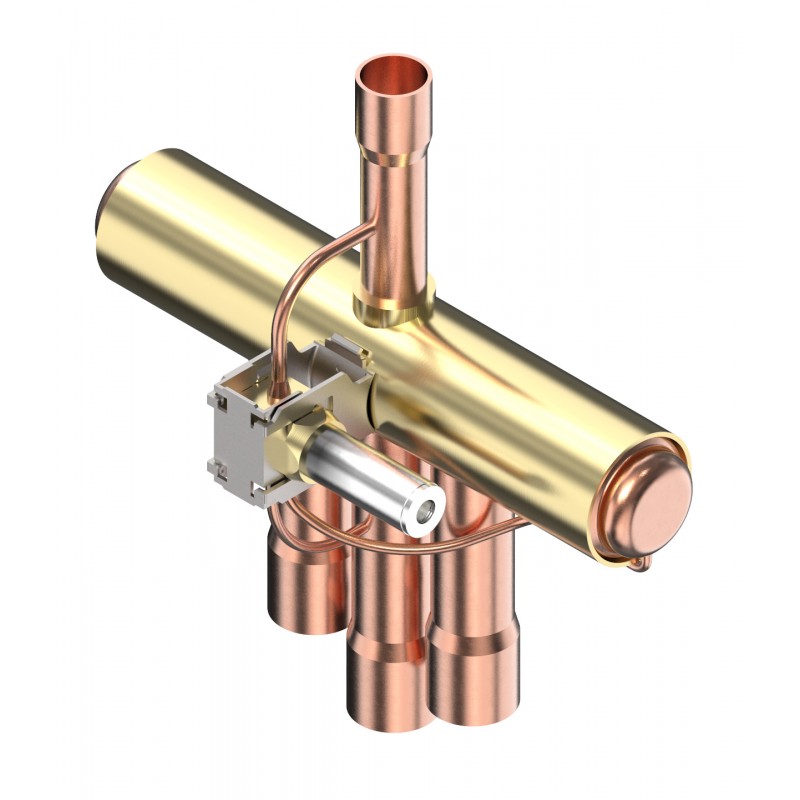

DANFOSS REFRIGERATION 061L1146 061L1146 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

061L1146 DANFOSS REFRIGERATION Vanne d'inversion à 4 voies STF

Référence: 061L1146

Fabricant: DANFOSS REFRIGERATION

Description:

Vanne d'inversion à 4 voies STF
Vanne d'inversion 4 voies, STF-0205G3

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 1.545,67 €

Prix unitaire: 48,3023 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Plage de température du fluide [°C]: -20 - 120, OPD max. [bar]: 31, ODP min. [bar]: 3.43, Dimensions du raccord d'aspiration [in]: 1/2, Style de conception: B

Détails du produit

Poids brut0.396 Kilogram
Poids Net0.37 Kilogram
Volume1.873 Liter
Numéro EAN5702428273930
TypeSTF
Product groupVannes 4voies réversibles
Product Line01
Product Name DescriptionVanne d'inversion 4 voies
Poids brut0.396 Kilogram
Poids Net0.37 Kilogram
Volume1.873 Liter
Numéro EAN5702428273930
TypeSTF
Product groupVannes 4voies réversibles
Product Line01
Product Name DescriptionVanne d'inversion 4 voies

BobineNo
China RoHS exemption clauseNo
Clause d’exemption RoHS de l’UENo
Conditions de puissance 1 [°C]0°C sub-cooling
38°C condensing
5°C evaporating
5°C super-heat
Conditions de puissance 2 [°C]54,4 °C condensing
5°C sub-cooling
5°C super-heat
7,2°C evaporating
Conformité EU RoHSYes
Conformité RoHS ChineYes
Dimension des raccords évap./cond. [in]1/2
Dimension des raccords évap./cond. [mm]12,95
Dimensions du raccord d'aspiration [in]1/2
Dimensions du raccord d'aspiration [mm]12.95 mm
Dimensions du raccord de refoulement [in]5/16 in
Dimensions du raccord de refoulement [mm]8.1 mm
Désignation du modèleSTF-0205G3
Emballage (format)Emballage industriel
Emballage (nombre par format)32 Qté
FluidesR134a
R22
R404A
R407C
R410A
Fuite max. [cm³/min]1500 cm³/min
HomologationCE
VDE
Marquage CEYes
Matériel du raccord au processCuivre
Norme d'essais de vibrationsJIS C 60068-2-6
Norme de résistance aux chocsJIS C 60068-2-27
ODP min. [bar]3.43 bar
ODP min. [psi]50 psi
OPD max. [bar]31 bar
OPD max. [psi]450 psi
OPD max. [psig]450 psig
Plage de température ambiante [°C] [Max.]55 °C
Plage de température ambiante [°C] [Min.]-20 °C
Plage de température ambiante [°F] [max.]131 °F
Plage de température ambiante [°F] [min.]-4 °F
Plage de température du fluide [°C] [Max.]120 °C
Plage de température du fluide [°C] [Min.]-20 °C
Plage de température du fluide [°F] [max.]248 °F
Plage de température du fluide [°F] [min.]-4 °F
Pression d’utilisation max. [bar]45 bar
Présence de batteriesNon
Puissance au R407C à Δp:0,1bar(cond1)[kW]6.9 kW
Puissance au R407C à Δp:0,1bar(cond2)[kW]5.89 kW
Puissance au R407C à Δp:0,2bar(cond1)[kW]9.71 kW
Puissance au R407C à Δp:0,2bar(cond2)[kW]8.3 kW
Puissance au R410A à Δp:0,1bar(cond1)[kW]8.92 kW
Puissance au R410A à Δp:0,1bar(cond2)[kW]7.73 kW
Puissance au R410A à Δp:0,2bar(cond1)[kW]12.58 kW
Puissance au R410A à Δp:0,2bar(cond2)[kW]10.9 kW
Stabilité aux vibrations [m/s²]19.6 m/s²
Style de conceptionB
Substances de la liste candidate REACHNo
Type de raccord de refoulementFEMELLE
BobineNo
China RoHS exemption clauseNo
Clause d’exemption RoHS de l’UENo
Conditions de puissance 1 [°C]0°C sub-cooling
38°C condensing
5°C evaporating
5°C super-heat
Conditions de puissance 2 [°C]54,4 °C condensing
5°C sub-cooling
5°C super-heat
7,2°C evaporating
Conformité EU RoHSYes
Conformité RoHS ChineYes
Dimension des raccords évap./cond. [in]1/2
Dimension des raccords évap./cond. [mm]12,95
Dimensions du raccord d'aspiration [in]1/2
Dimensions du raccord d'aspiration [mm]12.95 mm
Dimensions du raccord de refoulement [in]5/16 in
Dimensions du raccord de refoulement [mm]8.1 mm
Désignation du modèleSTF-0205G3
Emballage (format)Emballage industriel
Emballage (nombre par format)32 Qté
FluidesR134a
R22
R404A
R407C
R410A
Fuite max. [cm³/min]1500 cm³/min
HomologationCE
VDE
Marquage CEYes
Matériel du raccord au processCuivre
Norme d'essais de vibrationsJIS C 60068-2-6
Norme de résistance aux chocsJIS C 60068-2-27
ODP min. [bar]3.43 bar
ODP min. [psi]50 psi
OPD max. [bar]31 bar
OPD max. [psi]450 psi
OPD max. [psig]450 psig
Plage de température ambiante [°C] [Max.]55 °C
Plage de température ambiante [°C] [Min.]-20 °C
Plage de température ambiante [°F] [max.]131 °F
Plage de température ambiante [°F] [min.]-4 °F
Plage de température du fluide [°C] [Max.]120 °C
Plage de température du fluide [°C] [Min.]-20 °C
Plage de température du fluide [°F] [max.]248 °F
Plage de température du fluide [°F] [min.]-4 °F
Pression d’utilisation max. [bar]45 bar
Présence de batteriesNon
Puissance au R407C à Δp:0,1bar(cond1)[kW]6.9 kW
Puissance au R407C à Δp:0,1bar(cond2)[kW]5.89 kW
Puissance au R407C à Δp:0,2bar(cond1)[kW]9.71 kW
Puissance au R407C à Δp:0,2bar(cond2)[kW]8.3 kW
Puissance au R410A à Δp:0,1bar(cond1)[kW]8.92 kW
Puissance au R410A à Δp:0,1bar(cond2)[kW]7.73 kW
Puissance au R410A à Δp:0,2bar(cond1)[kW]12.58 kW
Puissance au R410A à Δp:0,2bar(cond2)[kW]10.9 kW
Stabilité aux vibrations [m/s²]19.6 m/s²
Style de conceptionB
Substances de la liste candidate REACHNo
Type de raccord de refoulementFEMELLE
