DANFOSS REFRIGERATION032U6537 DANFOSS REFRIGERATION Vanne EV220B 50BD N 2E NC000

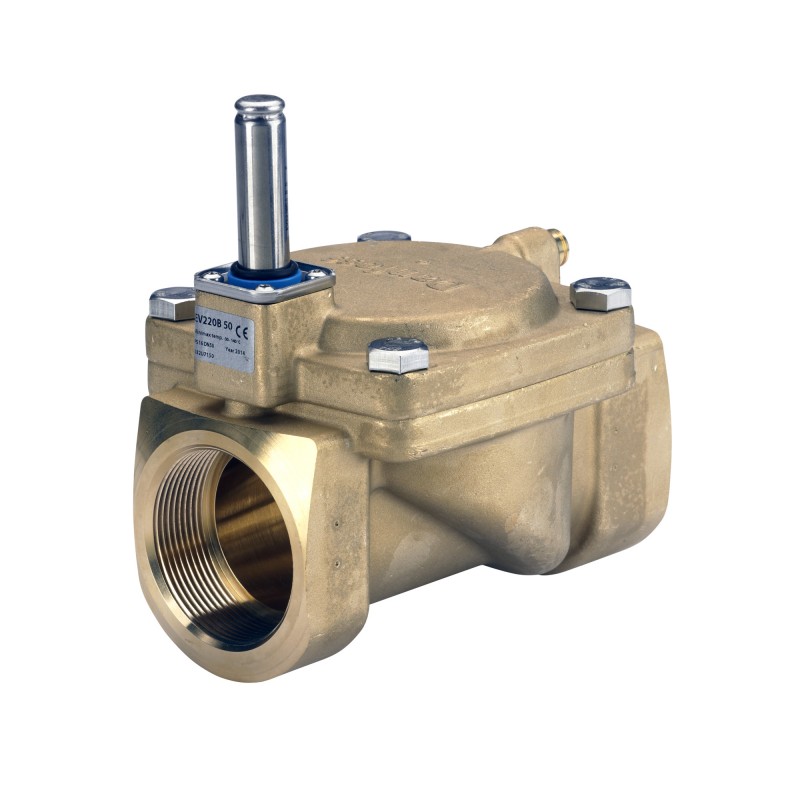

DANFOSS REFRIGERATION 032U6537 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

032U6537 DANFOSS REFRIGERATION Vanne EV220B 50BD N 2E NC000

Code: 032U6537

Fabricant: DANFOSS REFRIGERATION

Description:

Vanne EV220B 50BD N 2E NC000
Vanne solénoïde, EV220B, Fonction: NF, NPT, 2, 40 m³/h, EPDM

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 534,51 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Recommandations de fluides: Technical & Soft Water, Homologation: PED; CE, Matériau du corps: Laiton DZR, Fonctionnement: Servocommande (membrane), Nombre de voies: 2/2

Détails du produit

Poids brut5.173 Kilogram
Poids Net4.762 Kilogram
Volume7.334 Liter
Numéro EAN5702423031900
TypeEV220B
Product groupÉlectrovannes
Product Line01
Product Name DescriptionVanne solénoïde
Poids brut5.173 Kilogram
Poids Net4.762 Kilogram
Volume7.334 Liter
Numéro EAN5702423031900
TypeEV220B
Product groupÉlectrovannes
Product Line01
Product Name DescriptionVanne solénoïde

Accessoires produitAccessoires pour électrovannes
ActionneurB
ApplicationOuvert
Catégorie EEE5 small equipment (any external dimension < 50 cm)
China RoHS exemption clause7.3
Clause d’exemption RoHS de l’UE6(c)
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexion standardANSI/ASME B1.20.1
Cv [gal/min]46.2 gal/min
Différence de pression [bar] [min.]0.3 bar
Différence de pression [psi] [max.]142 psi
Différence de pression [psi] [min.]4.351 psi
Dimension du raccord [in]2
Dimensions de l'orifice [mm]50 mm
Désignation du modèleEV220B 50
Emballage (format)Emballage individuel
Emballage (nombre par format)1 Qté
FluxMono-directionnel
FonctionNF
FonctionnementServocommande (membrane)
Fraction de dimensions de l'orifice [in]2 in
Groupe de fluide1
Indicateur de direction du débitFlèche 1 voie estampée
MaintenablePièces de rechange pour électrovanne
Marquage CEYes
Matériau du corpsLaiton DZR
Matériau du jointEPDM
Matériau du raccordLaiton DZR
Nom du produit dans le dossier SCIPEV220B 15-50 brass NC - solenoid valve
Nom du programme piècesEV220B 15 - 50
Nombre de voies2/2
Nº de dossier SCIPb8af40bc-3f7f-4177-bd55-c3503cccfc04
Observations sur la tolérance du fluideFluide légèrement agressif
Vapeur max. 4bar
Température: dépendante de la bobine
Orifice d'égalisation ouvert/ferméOrifice d'égalisation en option
Plage de température du fluide [°C] [Max.]120 °C
Plage de température du fluide [°C] [Min.]-10 °C
Plage de température du fluide [°F] [max.]248 °F
Plage de température du fluide [°F] [min.]14 °F
Pression de test max. [bar]20 bar
Pression de test max. [psig]290 psig
Pression différentielle [bar] [Max.]9.791 bar
Pression d’utilisation max. [bar]12.4 bar
Pression d’utilisation max. [psig]180 psig
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Oui
Raccord interne/externeInterne
Recommandations de fluidesTechnical & Soft Water
Spécifications clésEV220B 50BD N 2E NC000
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Système d'actionnement [mm]13.5 mm
Taille de l'actionneur [in]0.53 in
Taille de l’actionneur13.5 mm
Temps d'ouverture estimé, eau [ms]5000 ms
Temps de fermeture estimé, eau [ms]10000 ms
Température ambiante max. [°C]50 °C
Température ambiante max. [°F]122 °F
Type de raccordNPT
Valeur du kv [m³/h]40 m³/h
Viscosité max. du fluide [cSt]50 cSt
Accessoires produitAccessoires pour électrovannes
ActionneurB
ApplicationOuvert
Catégorie EEE5 small equipment (any external dimension < 50 cm)
China RoHS exemption clause7.3
Clause d’exemption RoHS de l’UE6(c)
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexion standardANSI/ASME B1.20.1
Cv [gal/min]46.2 gal/min
Différence de pression [bar] [min.]0.3 bar
Différence de pression [psi] [max.]142 psi
Différence de pression [psi] [min.]4.351 psi
Dimension du raccord [in]2
Dimensions de l'orifice [mm]50 mm
Désignation du modèleEV220B 50
Emballage (format)Emballage individuel
Emballage (nombre par format)1 Qté
FluxMono-directionnel
FonctionNF
FonctionnementServocommande (membrane)
Fraction de dimensions de l'orifice [in]2 in
Groupe de fluide1
Indicateur de direction du débitFlèche 1 voie estampée
MaintenablePièces de rechange pour électrovanne
Marquage CEYes
Matériau du corpsLaiton DZR
Matériau du jointEPDM
Matériau du raccordLaiton DZR
Nom du produit dans le dossier SCIPEV220B 15-50 brass NC - solenoid valve
Nom du programme piècesEV220B 15 - 50
Nombre de voies2/2
Nº de dossier SCIPb8af40bc-3f7f-4177-bd55-c3503cccfc04
Observations sur la tolérance du fluideFluide légèrement agressif
Vapeur max. 4bar
Température: dépendante de la bobine
Orifice d'égalisation ouvert/ferméOrifice d'égalisation en option
Plage de température du fluide [°C] [Max.]120 °C
Plage de température du fluide [°C] [Min.]-10 °C
Plage de température du fluide [°F] [max.]248 °F
Plage de température du fluide [°F] [min.]14 °F
Pression de test max. [bar]20 bar
Pression de test max. [psig]290 psig
Pression différentielle [bar] [Max.]9.791 bar
Pression d’utilisation max. [bar]12.4 bar
Pression d’utilisation max. [psig]180 psig
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Oui
Raccord interne/externeInterne
Recommandations de fluidesTechnical & Soft Water
Spécifications clésEV220B 50BD N 2E NC000
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Système d'actionnement [mm]13.5 mm
Taille de l'actionneur [in]0.53 in
Taille de l’actionneur13.5 mm
Temps d'ouverture estimé, eau [ms]5000 ms
Temps de fermeture estimé, eau [ms]10000 ms
Température ambiante max. [°C]50 °C
Température ambiante max. [°F]122 °F
Type de raccordNPT
Valeur du kv [m³/h]40 m³/h
Viscosité max. du fluide [cSt]50 cSt
