DANFOSS REFRIGERATION032U451131 DANFOSS REFRIGERATION Vanne EV220B 15B G 12E NC000 BB230A

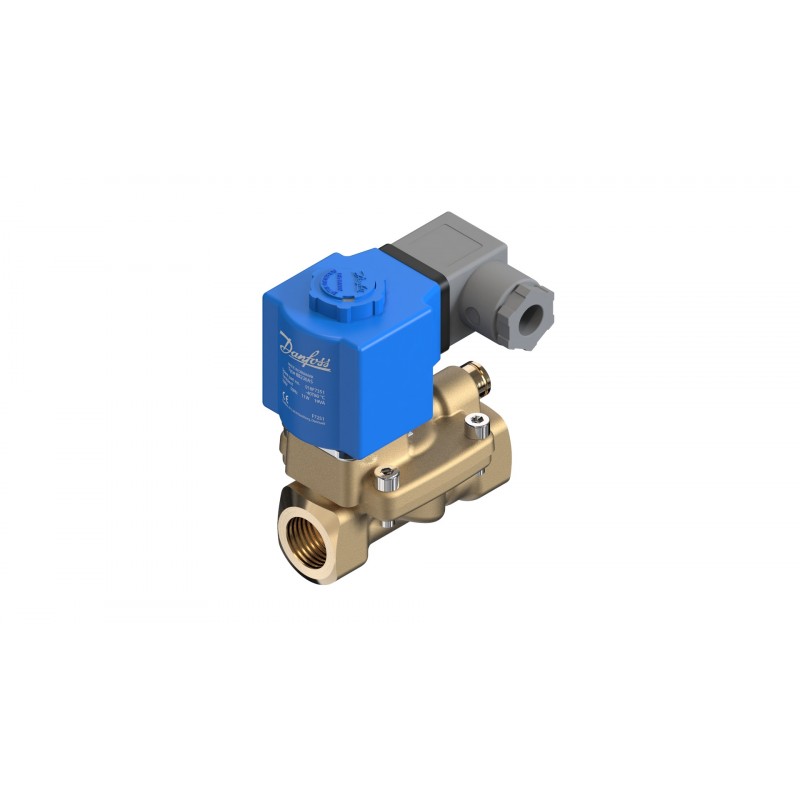

DANFOSS REFRIGERATION 032U451131 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

032U451131 DANFOSS REFRIGERATION Vanne EV220B 15B G 12E NC000 BB230A

Code: 032U451131

Fabricant: DANFOSS REFRIGERATION

Description:

Vanne EV220B 15B G 12E NC000 BB230A
Vanne solénoïde, EV220B, Fonction: NF, G, 1/2, 4 m³/h, EPDM

Catégories:

  • DANFOSS REFRIGERATION

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS REFRIGERATION

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Recommandations de fluides: Water & Brine, Homologation: DNVGL-CG-0339; GL; PZH; CE, Matériau du corps: Laiton, Fonctionnement: Servocommande (membrane), Nombre de voies: 2/2

Détails du produit

Poids brut1.017 Kilogram
Poids Net0.935 Kilogram
Volume0.88 Liter
Numéro EAN5702423060474
TypeEV220B
Product groupÉlectrovannes
Product Line01
Product Name DescriptionVanne solénoïde
Poids brut1.017 Kilogram
Poids Net0.935 Kilogram
Volume0.88 Liter
Numéro EAN5702423060474
TypeEV220B
Product groupÉlectrovannes
Product Line01
Product Name DescriptionVanne solénoïde

Accessoires produitAccessoires pour bobine d'électrovanne
Accessoires pour électrovannes
ActionneurB
ApplicationOuvert
BobineBB
Catégorie EEE5 small equipment (any external dimension < 50 cm)
China RoHS exemption clause7.3
Clause d’exemption RoHS de l’UE6(c)
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexion standardISO 228-1
Consommation électrique [W] 50Hz12 W
Cv [gal/min]4.6 gal/min
Différence de pression [bar] [min.]0.3 bar
Différence de pression [psi] [max.]232 psi
Différence de pression [psi] [min.]4.35 psi
Dimension du raccord [in]1/2
Dimensions de l'orifice [mm]15 mm
Désignation du modèleEV220B 15
Emballage (format)Emballage multiple
Emballage (nombre par format)12 Qté
FluxMono-directionnel
FonctionNF
FonctionnementServocommande (membrane)
Fraction de dimensions de l'orifice [in]5/8 in
Fréquence [Hz]50 Hz
Groupe de fluide1
Indicateur de direction du débitFlèche 1 voie estampée
Indice de protectionIP65
MaintenablePièces de rechange pour électrovanne
Marquage CEYes
Matériau du corpsLaiton
Matériau du jointEPDM
Matériau du raccordLaiton
Nom du produit dans le dossier SCIPEV220B 15-50 brass NC - solenoid valve
Nom du programme piècesEV220B 15 - 50
Nombre de voies2/2
Nº de dossier SCIPb8af40bc-3f7f-4177-bd55-c3503cccfc04
Observations sur la tolérance du fluideMedium neutre
Vapeur max. 4bar
Température: dépendante de la bobine
Orifice d'égalisation ouvert/ferméOrifice d'égalisation en option
Plage de température du fluide [°C] [Max.]120 °C
Plage de température du fluide [°C] [Min.]-30 °C
Plage de température du fluide [°F] [max.]248 °F
Plage de température du fluide [°F] [min.]-22 °F
Pression de test max. [bar]24 bar
Pression de test max. [psig]290 psig
Pression différentielle [bar] [Max.]16 bar
Pression d’utilisation max. [bar]16 bar
Pression d’utilisation max. [psig]232 psig
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Oui
Racc. Élect.Cosse DIN 43650-A
Raccord interne/externeInterne
Recommandations de fluidesWater & Brine
Spécifications clésEV220B 15B G 12E NC000 BB230A
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Système d'actionnement [mm]13.5 mm
Taille de l'actionneur [in]0.53 in
Taille de l’actionneur13.5 mm
Temps d'ouverture estimé, eau [ms]40 ms
Temps de fermeture estimé, eau [ms]350 ms
Température ambiante max. [°C]80 °C
Température ambiante max. [°F]176 °F
Tension d'alimentation 50Hz max. [V]230 V
Tension d'alimentation 50Hz min. [V]220 V
Tension d’alimentation [V] AC230 V
Type de raccordG
Valeur du kv [m³/h]4 m³/h
Viscosité max. du fluide [cSt]50 cSt
Accessoires produitAccessoires pour bobine d'électrovanne
Accessoires pour électrovannes
ActionneurB
ApplicationOuvert
BobineBB
Catégorie EEE5 small equipment (any external dimension < 50 cm)
China RoHS exemption clause7.3
Clause d’exemption RoHS de l’UE6(c)
Conformité EU RoHSYes with exemptions
Conformité RoHS ChineYes with exemptions
Connexion standardISO 228-1
Consommation électrique [W] 50Hz12 W
Cv [gal/min]4.6 gal/min
Différence de pression [bar] [min.]0.3 bar
Différence de pression [psi] [max.]232 psi
Différence de pression [psi] [min.]4.35 psi
Dimension du raccord [in]1/2
Dimensions de l'orifice [mm]15 mm
Désignation du modèleEV220B 15
Emballage (format)Emballage multiple
Emballage (nombre par format)12 Qté
FluxMono-directionnel
FonctionNF
FonctionnementServocommande (membrane)
Fraction de dimensions de l'orifice [in]5/8 in
Fréquence [Hz]50 Hz
Groupe de fluide1
Indicateur de direction du débitFlèche 1 voie estampée
Indice de protectionIP65
MaintenablePièces de rechange pour électrovanne
Marquage CEYes
Matériau du corpsLaiton
Matériau du jointEPDM
Matériau du raccordLaiton
Nom du produit dans le dossier SCIPEV220B 15-50 brass NC - solenoid valve
Nom du programme piècesEV220B 15 - 50
Nombre de voies2/2
Nº de dossier SCIPb8af40bc-3f7f-4177-bd55-c3503cccfc04
Observations sur la tolérance du fluideMedium neutre
Vapeur max. 4bar
Température: dépendante de la bobine
Orifice d'égalisation ouvert/ferméOrifice d'égalisation en option
Plage de température du fluide [°C] [Max.]120 °C
Plage de température du fluide [°C] [Min.]-30 °C
Plage de température du fluide [°F] [max.]248 °F
Plage de température du fluide [°F] [min.]-22 °F
Pression de test max. [bar]24 bar
Pression de test max. [psig]290 psig
Pression différentielle [bar] [Max.]16 bar
Pression d’utilisation max. [bar]16 bar
Pression d’utilisation max. [psig]232 psig
Présence de batteriesNon
Présence de batteries (réglementation WEEE)Oui
Racc. Élect.Cosse DIN 43650-A
Raccord interne/externeInterne
Recommandations de fluidesWater & Brine
Spécifications clésEV220B 15B G 12E NC000 BB230A
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Système d'actionnement [mm]13.5 mm
Taille de l'actionneur [in]0.53 in
Taille de l’actionneur13.5 mm
Temps d'ouverture estimé, eau [ms]40 ms
Temps de fermeture estimé, eau [ms]350 ms
Température ambiante max. [°C]80 °C
Température ambiante max. [°F]176 °F
Tension d'alimentation 50Hz max. [V]230 V
Tension d'alimentation 50Hz min. [V]220 V
Tension d’alimentation [V] AC230 V
Type de raccordG
Valeur du kv [m³/h]4 m³/h
Viscosité max. du fluide [cSt]50 cSt
