DANFOSS HEATING065B5505 DANFOSS HEATING VFG 22 PN16 200/650 2-way bride flow/re

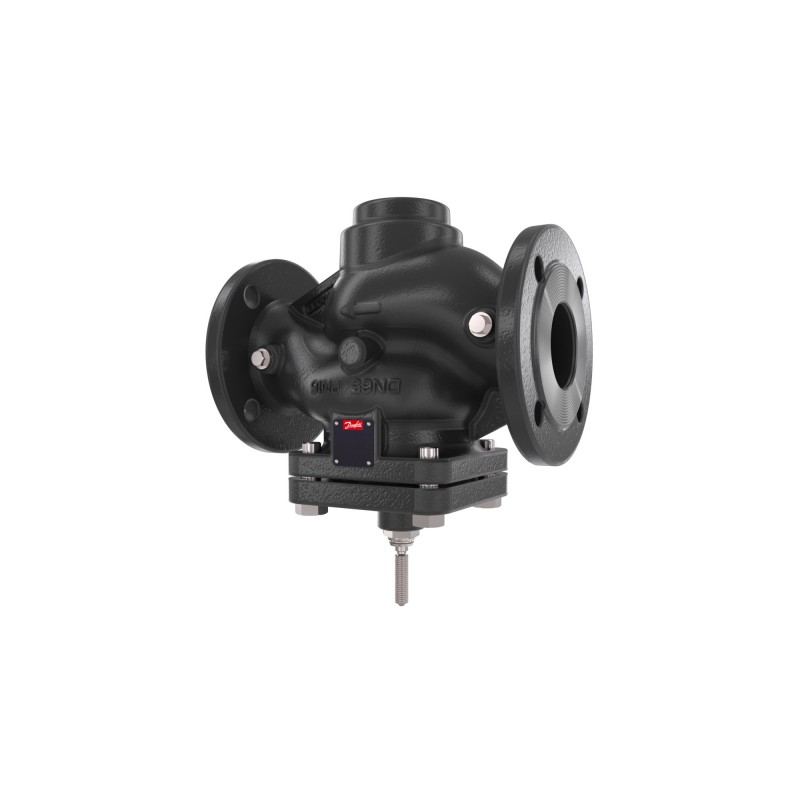

DANFOSS HEATING 065B5505 065B5505 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

065B5505 DANFOSS HEATING VFG 22 PN16 200/650 2-way bride flow/re

Référence: 065B5505

Fabricant: DANFOSS HEATING

Description:

VFG 22 PN16 200/650 2-way bride flow/re
VFG 22, PN 16, DN 200, 650 m³/h, Bride

Catégories:

  • DANFOSS HEATING

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS HEATING

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Vanne pilotée par la pression

Détails du produit

Poids brut229 Kilogram
Poids Net204 Kilogram
Volume340.8 Liter
Numéro EAN5710104095394
TypeVFG 22
Product groupRégulateurs de pression et de débit
Product Line08
Poids brut229 Kilogram
Poids Net204 Kilogram
Volume340.8 Liter
Numéro EAN5710104095394
TypeVFG 22
Product groupRégulateurs de pression et de débit
Product Line08

ApplicationChauffage et refroidissement urbains
China RoHS complianceOut of scope
DescriptionVanne pilotée par la pression
Diamètre [mm]200 mm
Dimensions de la vanneDN 200
EU RoHS complianceOut of scope
Facteur de cavitation0.2
Facteur de cavitation 100%0.13
Facteur de cavitation 25%0.37
Facteur de cavitation 50%0.3
Facteur de cavitation 75%0.2
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
Insert de vanne de régulation de système de limitation de pressionChambre
Matériau du corps de vanneFonte grise EN-GJL-250 (GG-25)
Matériau du cône de vanne DPAcier inoxydable mat. n°1.4021
Matériau du joint DPMétal
Matériau du siège de vanne DPAcier inoxydable, mat. n°1.4021
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]10 bar
Pression d'utilisation [bar] [Max.]16 bar
Pression nominalePN 16
Pression nominale [bar]16 bar
Présence de batteriesNon
Taille de la connexionDN 200
Taux de fuite [% Kvs]0.05
Taux de fuite via l’orifice max. [% Kvs]0.05
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Types de raccordementsBride
Valeurs kvs [m³/h]650 m³/h
Version de montagelibres
ApplicationChauffage et refroidissement urbains
China RoHS complianceOut of scope
DescriptionVanne pilotée par la pression
Diamètre [mm]200 mm
Dimensions de la vanneDN 200
EU RoHS complianceOut of scope
Facteur de cavitation0.2
Facteur de cavitation 100%0.13
Facteur de cavitation 25%0.37
Facteur de cavitation 50%0.3
Facteur de cavitation 75%0.2
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
Insert de vanne de régulation de système de limitation de pressionChambre
Matériau du corps de vanneFonte grise EN-GJL-250 (GG-25)
Matériau du cône de vanne DPAcier inoxydable mat. n°1.4021
Matériau du joint DPMétal
Matériau du siège de vanne DPAcier inoxydable, mat. n°1.4021
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]10 bar
Pression d'utilisation [bar] [Max.]16 bar
Pression nominalePN 16
Pression nominale [bar]16 bar
Présence de batteriesNon
Taille de la connexionDN 200
Taux de fuite [% Kvs]0.05
Taux de fuite via l’orifice max. [% Kvs]0.05
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Types de raccordementsBride
Valeurs kvs [m³/h]650 m³/h
Version de montagelibres
