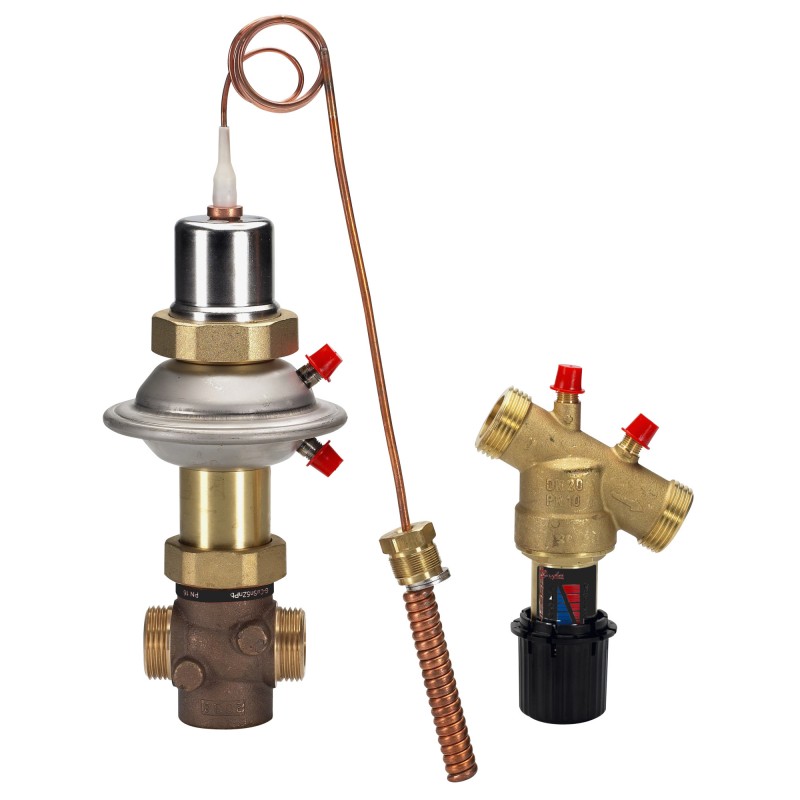

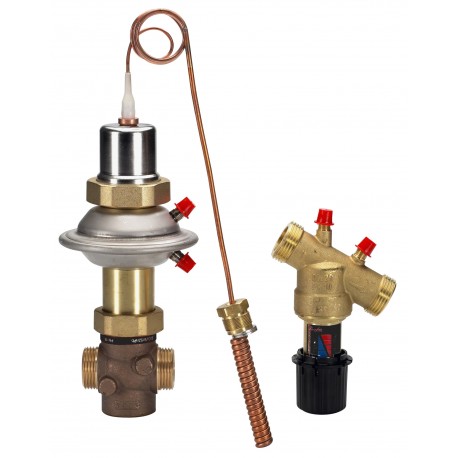

003L7020 DANFOSS HEATING AVTQ PN16 20/3,2 35C retour de filetage
003L7020
DANFOSS HEATING
AVTQ PN16 20/3,2 35C retour de filetage
AVTQ, PN 16, DN 20, 3.2 m³/h, 45 °C - 60 °C, 1 m, Filetage externe
Home > DANFOSS HEATING
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS HEATING
Les plus vendus
▲En savoir plus
▲AVTQ PN16 20/3,2 35C Filetage, retour
Détails du produit
| Poids brut | 3.572 Kilogram |
| Poids Net | 3.572 Kilogram |
| Volume | 6.935 Liter |
| Numéro EAN | 5702421500828 |
| Type | AVTQ |
| Product group | Régulateurs de température |
| Product Line | 08 |
| Poids brut | 3.572 Kilogram |
| Poids Net | 3.572 Kilogram |
| Volume | 6.935 Liter |
| Numéro EAN | 5702421500828 |
| Type | AVTQ |
| Product group | Régulateurs de température |
| Product Line | 08 |
| Caractéristique du débit | Répartition |
| Connexion standard | ISO 228/1 |
| Description | AVTQ PN16 20/3,2 35C Filetage, retour |
| Diamètre [mm] | 20 mm |
| Diamètre de la sonde de température [mm] | 15 mm |
| Dimensions de la vanne | DN 20 |
| EU RoHS compliance | Yes with exemptions |
| Facteur de cavitation | 0.6 |
| Fluide autorisé | District heating/cooling circulation water |
| Fluide de remplacement | Eau glycolée jusqu’à 30% |
| Fluide de remplacement 2, ECS | Eau chaude sanitaire (teneur en chlore (cl) max. de 200PPM) |
| Fonction | Régulateur de temp. compensée du débit |
| Fonction de limiteur de retour | Non |
| Fonction VSP - P | Non |
| Fonction VSP - Q | Non |
| Fonction VSP - T | Non |
| Longueur de la sonde de température [mm] | 90 mm |
| Longueur du tube capillaire [m] | 1 m |
| Matériau de la sonde de température | Cuivre mat. n°2.0090 |
| Matériau du corps de vanne | Rg5 W. n°2.1096.01 |
| Matériau du cône de vanne | Caoutchouc EPDM |
| Matériau du joint du siège/cône | EPDM/acier inoxydable 1.4571 |
| Matériau du membrane d’équilibrage | EPDM |
| Matériau du siège de vanne | Acier CrNi W. n°1.4404 |
| Matériau du tube d’impulsion | Cuivre mat. n°2.0090 |
| Nom du produit dans le dossier SCIP | AVTQ PN16 20/3.2 35C THREAD RETURN |
| Nombre d’orifices | 2 |
| Nº de dossier SCIP | bdce48b4-471c-4d45-8b58-0ffad9a3301c |
| pH du fluide [Max.] | 10 |
| pH du fluide [Min.] | 7 |
| Plage de pression différentielle [bar] [Max.] | 4 bar |
| Plage de réglage de température [°C] [Max.] | 60 °C |
| Plage de réglage de température [°C] [Min.] | 45 °C |
| Pression nominale | PN 16 |
| Pression nominale [bar] | 16 bar |
| Présence de batteries | Non |
| Raccord de sonde | M22x1/R3/4 fil. ext. conf. à DIN 2999 |
| Ratio de régulation | 100:1 |
| Régulation de température | Oui |
| Régulation du débit | Non |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taille de la connexion | G 1 A |
| Taux de fuite [% Kvs] | < 0.05 |
| Temps de fermeture [s] | 4 " |
| Temps d’ouverture [s] | 4 " |
| Température ambiante [°C] [Max.] | 70 °C |
| Température ambiante [°C] [Min.] | 0 °C |
| Température de transport [°C] [Max.] | 50 °C |
| Température de transport [°C] [Min.] | -20 °C |
| Température du fluide (°C) [Max.] | 100 °C |
| Température du fluide (°C) [Min.] | 2 °C |
| Température du fluide au niveau de la sonde [°C] [Max.] | 130 °C |
| Types de raccordements | Filetage externe |
| Valeurs kvs [m³/h] | 3.2 m³/h |
| Caractéristique du débit | Répartition |
| Connexion standard | ISO 228/1 |
| Description | AVTQ PN16 20/3,2 35C Filetage, retour |
| Diamètre [mm] | 20 mm |
| Diamètre de la sonde de température [mm] | 15 mm |
| Dimensions de la vanne | DN 20 |
| EU RoHS compliance | Yes with exemptions |
| Facteur de cavitation | 0.6 |
| Fluide autorisé | District heating/cooling circulation water |
| Fluide de remplacement | Eau glycolée jusqu’à 30% |
| Fluide de remplacement 2, ECS | Eau chaude sanitaire (teneur en chlore (cl) max. de 200PPM) |
| Fonction | Régulateur de temp. compensée du débit |
| Fonction de limiteur de retour | Non |
| Fonction VSP - P | Non |
| Fonction VSP - Q | Non |
| Fonction VSP - T | Non |
| Longueur de la sonde de température [mm] | 90 mm |
| Longueur du tube capillaire [m] | 1 m |
| Matériau de la sonde de température | Cuivre mat. n°2.0090 |
| Matériau du corps de vanne | Rg5 W. n°2.1096.01 |
| Matériau du cône de vanne | Caoutchouc EPDM |
| Matériau du joint du siège/cône | EPDM/acier inoxydable 1.4571 |
| Matériau du membrane d’équilibrage | EPDM |
| Matériau du siège de vanne | Acier CrNi W. n°1.4404 |
| Matériau du tube d’impulsion | Cuivre mat. n°2.0090 |
| Nom du produit dans le dossier SCIP | AVTQ PN16 20/3.2 35C THREAD RETURN |
| Nombre d’orifices | 2 |
| Nº de dossier SCIP | bdce48b4-471c-4d45-8b58-0ffad9a3301c |
| pH du fluide [Max.] | 10 |
| pH du fluide [Min.] | 7 |
| Plage de pression différentielle [bar] [Max.] | 4 bar |
| Plage de réglage de température [°C] [Max.] | 60 °C |
| Plage de réglage de température [°C] [Min.] | 45 °C |
| Pression nominale | PN 16 |
| Pression nominale [bar] | 16 bar |
| Présence de batteries | Non |
| Raccord de sonde | M22x1/R3/4 fil. ext. conf. à DIN 2999 |
| Ratio de régulation | 100:1 |
| Régulation de température | Oui |
| Régulation du débit | Non |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taille de la connexion | G 1 A |
| Taux de fuite [% Kvs] | < 0.05 |
| Temps de fermeture [s] | 4 " |
| Temps d’ouverture [s] | 4 " |
| Température ambiante [°C] [Max.] | 70 °C |
| Température ambiante [°C] [Min.] | 0 °C |
| Température de transport [°C] [Max.] | 50 °C |
| Température de transport [°C] [Min.] | -20 °C |
| Température du fluide (°C) [Max.] | 100 °C |
| Température du fluide (°C) [Min.] | 2 °C |
| Température du fluide au niveau de la sonde [°C] [Max.] | 130 °C |
| Types de raccordements | Filetage externe |
| Valeurs kvs [m³/h] | 3.2 m³/h |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE DANFOSS HEATING FR.pdf | 12 Mbytes |
|
| 003L7020 003L7020 ES_003L7020.pdf | 2 Mbytes |
|
