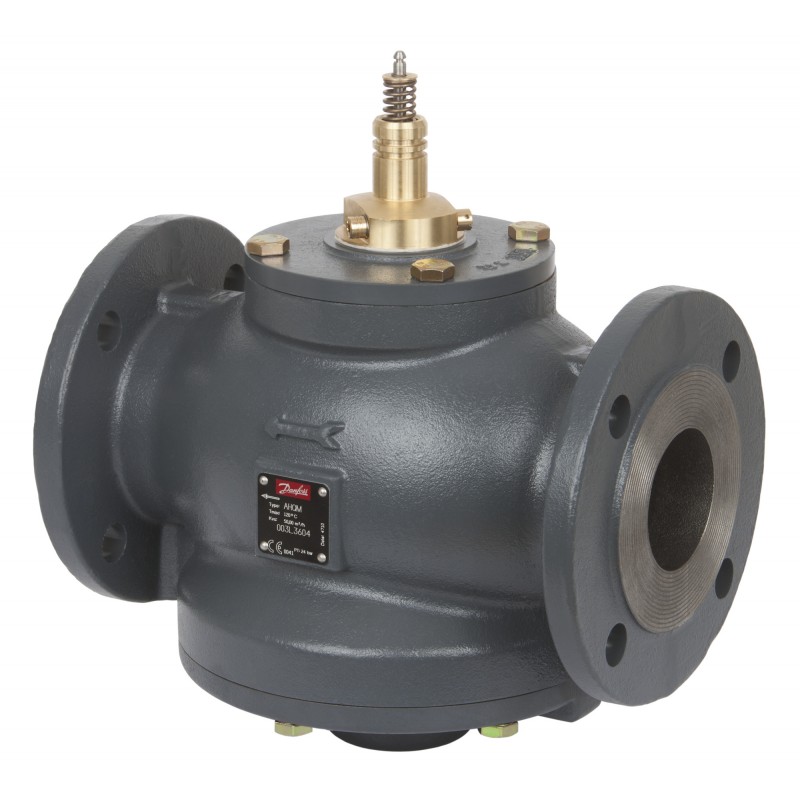

003L3606 DANFOSS HEATING AHQM PN16 100/90/0,3 flux de bride/ret
003L3606
DANFOSS HEATING
AHQM PN16 100/90/0,3 flux de bride/ret
AHQM, PN 16, Débit [m3/h]: 7.60 - 38.00, Bride, Version de montage: libres
Home > DANFOSS HEATING
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS HEATING
Les plus vendus
▲En savoir plus
▲AHQM PN16 100/90/0,3 Bride, aller/ret.
Détails du produit
| Poids brut | 46.6 Kilogram |
| Poids Net | 46.6 Kilogram |
| Volume | 62.4 Liter |
| Numéro EAN | 5710104028781 |
| Poids brut | 46.6 Kilogram |
| Poids Net | 46.6 Kilogram |
| Volume | 62.4 Liter |
| Numéro EAN | 5710104028781 |
| Application | Chauffage urbain |
| China RoHS compliance | Out of scope |
| Course [mm] | 15 mm |
| Description | AHQM PN16 100/90/0,3 Bride, aller/ret. |
| Diamètre [mm] | 100 mm |
| Dimensions de la vanne | DN 100 |
| Débit [m3/h] | 38 m³/h |
| Débit [m3/h] [Max.] | 38 m³/h |
| Débit [m3/h] [Min.] | 7.6 m³/h |
| EU RoHS compliance | Yes with exemptions |
| Facteur de cavitation | 0.5 |
| Fluide autorisé | District heating/cooling circulation water |
| Fluide de remplacement | Eau glycolée jusqu’à 30 % |
| Fonction | Régulateur de débit avec vanne de régulation int. |
| Fonction VSP - P | Non |
| Fonction VSP - Q | Non |
| Fonction VSP - T | Non |
| Groupe de produits | Pressure flow controllers |
| Limitation du débit | Oui |
| Matériau du corps de vanne | Fonte grise EN-GJL-250 (GG-25) |
| Matériau du cône de vanne CV | DZR CW602N (CuZn36Pb2As) |
| Matériau du cône de vanne DP | Acier inoxydable, mat. n° 1.4305 |
| Matériau du joint CV | Métal |
| Matériau du joint DP | EPDM |
| Matériau du membrane de l’actionneur | EPDM |
| Matériau du siège de vanne | Acier inoxydable, mat. n° 1.4305 |
| Nombre d’orifices | 2 |
| pH du fluide [Max.] | 10 |
| pH du fluide [Min.] | 7 |
| Plage de pression différentielle [bar] [Max.] | 4 bar |
| PN de remplacement VSP | 10 |
| Position de la tige | Normalement ouvert |
| Pression nominale | PN 16 |
| Pression nominale [bar] | 16 bar |
| Présence de batteries (réglementation WEEE) | Non |
| Restricteur débit pression diff.- dpb [bar] | 0.3 bar |
| Régulateur de pression | Non |
| Régulation du débit | Oui |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taux de fuite [% Kvs] | 0.05 |
| Température du fluide (°C) [Max.] | 120 °C |
| Température du fluide (°C) [Min.] | 2 °C |
| Type | AHQM |
| Type de réglage | Aucun |
| Types de raccordements | Bride |
| UK RoHS compliance | Out of scope |
| Valeurs kvs [m³/h] | 90 m³/h |
| Version de montage | libres |
| Application | Chauffage urbain |
| China RoHS compliance | Out of scope |
| Course [mm] | 15 mm |
| Description | AHQM PN16 100/90/0,3 Bride, aller/ret. |
| Diamètre [mm] | 100 mm |
| Dimensions de la vanne | DN 100 |
| Débit [m3/h] | 38 m³/h |
| Débit [m3/h] [Max.] | 38 m³/h |
| Débit [m3/h] [Min.] | 7.6 m³/h |
| EU RoHS compliance | Yes with exemptions |
| Facteur de cavitation | 0.5 |
| Fluide autorisé | District heating/cooling circulation water |
| Fluide de remplacement | Eau glycolée jusqu’à 30 % |
| Fonction | Régulateur de débit avec vanne de régulation int. |
| Fonction VSP - P | Non |
| Fonction VSP - Q | Non |
| Fonction VSP - T | Non |
| Groupe de produits | Pressure flow controllers |
| Limitation du débit | Oui |
| Matériau du corps de vanne | Fonte grise EN-GJL-250 (GG-25) |
| Matériau du cône de vanne CV | DZR CW602N (CuZn36Pb2As) |
| Matériau du cône de vanne DP | Acier inoxydable, mat. n° 1.4305 |
| Matériau du joint CV | Métal |
| Matériau du joint DP | EPDM |
| Matériau du membrane de l’actionneur | EPDM |
| Matériau du siège de vanne | Acier inoxydable, mat. n° 1.4305 |
| Nombre d’orifices | 2 |
| pH du fluide [Max.] | 10 |
| pH du fluide [Min.] | 7 |
| Plage de pression différentielle [bar] [Max.] | 4 bar |
| PN de remplacement VSP | 10 |
| Position de la tige | Normalement ouvert |
| Pression nominale | PN 16 |
| Pression nominale [bar] | 16 bar |
| Présence de batteries (réglementation WEEE) | Non |
| Restricteur débit pression diff.- dpb [bar] | 0.3 bar |
| Régulateur de pression | Non |
| Régulation du débit | Oui |
| Substances de la liste candidate REACH | Lead (CAS no. 7439-92-1) |
| Taux de fuite [% Kvs] | 0.05 |
| Température du fluide (°C) [Max.] | 120 °C |
| Température du fluide (°C) [Min.] | 2 °C |
| Type | AHQM |
| Type de réglage | Aucun |
| Types de raccordements | Bride |
| UK RoHS compliance | Out of scope |
| Valeurs kvs [m³/h] | 90 m³/h |
| Version de montage | libres |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE DANFOSS HEATING FR.pdf | 12 Mbytes |
|
| 003L3606 003L3606 FR_003L3605.pdf | 1 Mbytes |
|
