DANFOSS HEATING003H6777 DANFOSS HEATING AVQMT PN25 32/12,5 /0,2 thread flow/ret

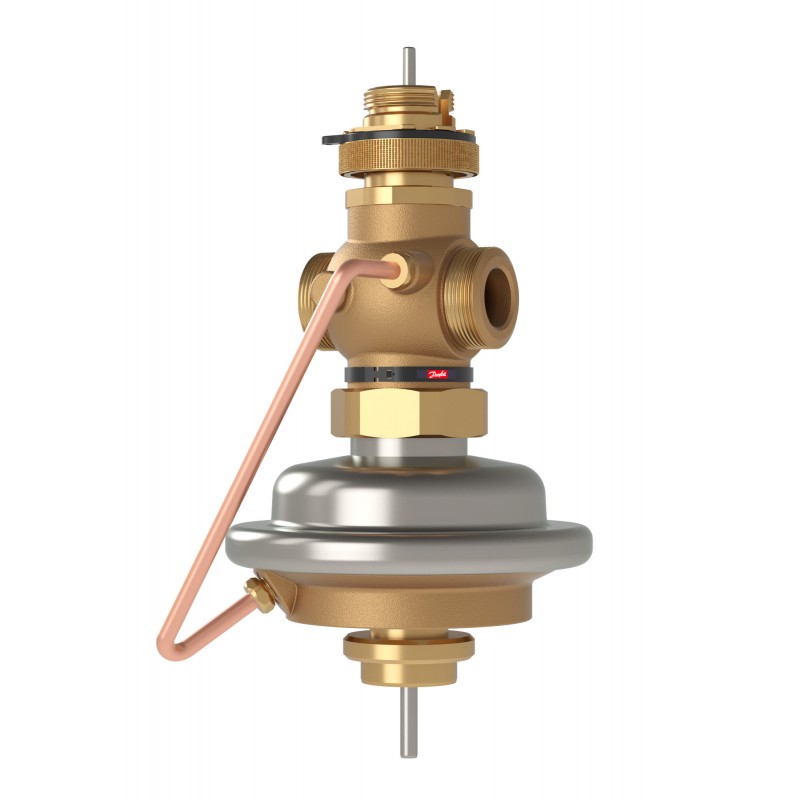

DANFOSS HEATING 003H6777 003H6777 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

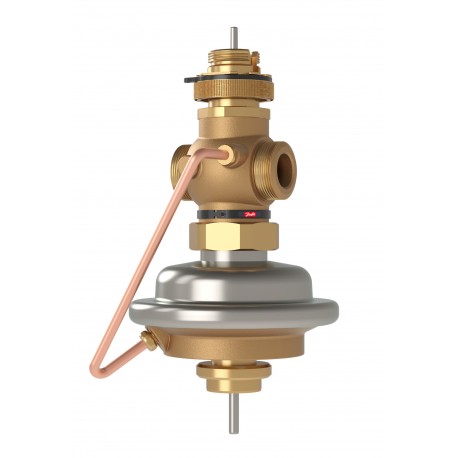

003H6777 DANFOSS HEATING AVQMT PN25 32/12,5 /0,2 thread flow/ret

Référence: 003H6777

Fabricant: DANFOSS HEATING

Description:

AVQMT PN25 32/12,5 /0,2 thread flow/ret
AVQMT, PN 25, DN 32, Débit [m3/h]: 0.4 - 10, Filetage externe, G 1 3/4 A, Version de montage: libres

Catégories:

  • DANFOSS HEATING

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS HEATING

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 2.282,65 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

AVQMT PN25 32/12,5 /0,2 Filetage, aller/ret.

Détails du produit

Poids brut5.746 Kilogram
Poids Net5.746 Kilogram
Volume11.305 Liter
Numéro EAN5702421542989
TypeAVQMT
Product groupRégulateurs de pression et de débit
Product Line08
Poids brut5.746 Kilogram
Poids Net5.746 Kilogram
Volume11.305 Liter
Numéro EAN5702421542989
TypeAVQMT
Product groupRégulateurs de pression et de débit
Product Line08

ApplicationChauffage urbain
China RoHS complianceOut of scope
Course [mm]10 mm
DescriptionAVQMT PN25 32/12,5 /0,2 Filetage, aller/ret.
Diamètre [mm]32 mm
Dimensions de la vanneDN 32
Débit [m3/h]10 m³/h
Débit [m3/h] [Max.]10 m³/h
Débit [m3/h] [Min.]0.4 m³/h
EU RoHS complianceYes with exemptions
Facteur de cavitation0.6
Facteur de cavitation 100%0.38
Facteur de cavitation 25%0.64
Facteur de cavitation 50%0.57
Facteur de cavitation 75%0.55
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionRégul. de temp. et débit avec vanne de régul. int.
Fonction VSP - PNon
Fonction VSP - QNon
Fonction VSP - TNon
Insert de vanne de régulation de système de limitation de pressionPiston
Limitation du débitOui
Matériau du corps de vanneFonte ductile EN-GJS-400-18-LT (GGG 40.3)
Matériau du cône de vanne CVLaiton sans zinc CuZn36Pb2As
Matériau du cône de vanne DPLaiton sans zinc CuZn36Pb2As
Matériau du joint CVEPDM
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM
Matériau du siège de vanneAcier inoxydable, mat. n°1.4571
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]16 bar
PN de remplacement VSP16
Position de la tigeNormalement ouvert
Pression nominalePN 25
Pression nominale [bar]25 bar
Présence de batteriesNon
Restricteur débit pression diff.- dpb [bar]0.2 bar
Régulateur de pressionNon
Régulation du débitOui
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la connexionG 1 3/4 A
Taux de fuite [% Kvs]0.05
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageNone
Types de raccordementsFiletage externe
Valeurs kvs [m³/h]12.5 m³/h
Version de montagelibres
ApplicationChauffage urbain
China RoHS complianceOut of scope
Course [mm]10 mm
DescriptionAVQMT PN25 32/12,5 /0,2 Filetage, aller/ret.
Diamètre [mm]32 mm
Dimensions de la vanneDN 32
Débit [m3/h]10 m³/h
Débit [m3/h] [Max.]10 m³/h
Débit [m3/h] [Min.]0.4 m³/h
EU RoHS complianceYes with exemptions
Facteur de cavitation0.6
Facteur de cavitation 100%0.38
Facteur de cavitation 25%0.64
Facteur de cavitation 50%0.57
Facteur de cavitation 75%0.55
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionRégul. de temp. et débit avec vanne de régul. int.
Fonction VSP - PNon
Fonction VSP - QNon
Fonction VSP - TNon
Insert de vanne de régulation de système de limitation de pressionPiston
Limitation du débitOui
Matériau du corps de vanneFonte ductile EN-GJS-400-18-LT (GGG 40.3)
Matériau du cône de vanne CVLaiton sans zinc CuZn36Pb2As
Matériau du cône de vanne DPLaiton sans zinc CuZn36Pb2As
Matériau du joint CVEPDM
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM
Matériau du siège de vanneAcier inoxydable, mat. n°1.4571
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]16 bar
PN de remplacement VSP16
Position de la tigeNormalement ouvert
Pression nominalePN 25
Pression nominale [bar]25 bar
Présence de batteriesNon
Restricteur débit pression diff.- dpb [bar]0.2 bar
Régulateur de pressionNon
Régulation du débitOui
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la connexionG 1 3/4 A
Taux de fuite [% Kvs]0.05
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageNone
Types de raccordementsFiletage externe
Valeurs kvs [m³/h]12.5 m³/h
Version de montagelibres
