DANFOSS HEATING003H6754 DANFOSS HEATING AVQM PN25 40/16 /0,2 thread flow/ret

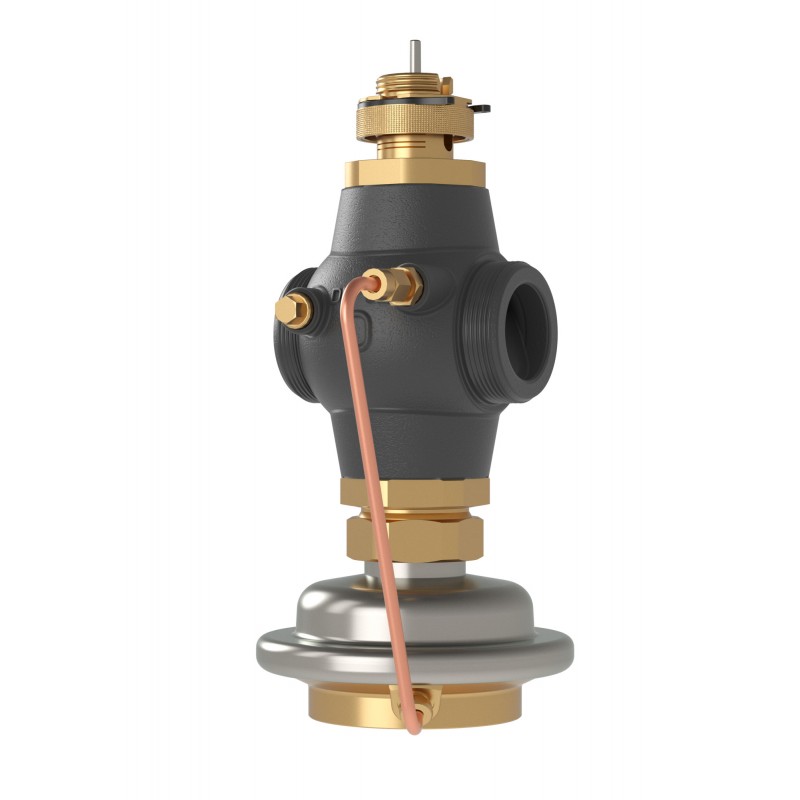

DANFOSS HEATING 003H6754 003H6754 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

003H6754 DANFOSS HEATING AVQM PN25 40/16 /0,2 thread flow/ret

Référence: 003H6754

Fabricant: DANFOSS HEATING

Description:

AVQM PN25 40/16 /0,2 thread flow/ret
AVQM, PN 25, DN 40, Débit [m3/h]: 0.8 - 10.5, Filetage externe, G 2 A, Version de montage: libres

Catégories:

  • DANFOSS HEATING

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS HEATING

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 2.866,24 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

AVQM PN25 40/16 /0,2 Filetage, aller/ret.

Détails du produit

Poids brut5.642 Kilogram
Poids Net5.189 Kilogram
Volume12.312 Liter
Numéro EAN5702421542750
TypeAVQM
Product groupRégulateurs de pression et de débit
Product Line08
Poids brut5.642 Kilogram
Poids Net5.189 Kilogram
Volume12.312 Liter
Numéro EAN5702421542750
TypeAVQM
Product groupRégulateurs de pression et de débit
Product Line08

ApplicationChauffage urbain
China RoHS complianceOut of scope
Course [mm]10 mm
DescriptionAVQM PN25 40/16 /0,2 Filetage, aller/ret.
Diamètre [mm]40 mm
Dimensions de la vanneDN 40
Débit [m3/h]10.5 m³/h
Débit [m3/h] [Max.]10.5 m³/h
Débit [m3/h] [Min.]0.8 m³/h
EU RoHS complianceYes with exemptions
Facteur de cavitation0.6
Facteur de cavitation 100%0.34
Facteur de cavitation 25%0.58
Facteur de cavitation 50%0.52
Facteur de cavitation 75%0.5
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionRégulateur de débit avec vanne de régulation int.
Fonction VSP - PNon
Fonction VSP - QNon
Fonction VSP - TNon
Insert de vanne de régulation de système de limitation de pressionPiston
Limitation du débitOui
Matériau du corps de vanneFonte ductile EN-GJS-400-18-LT (GGG 40.3)
Matériau du cône de vanne CVLaiton sans zinc CuZn36Pb2As
Matériau du cône de vanne DPLaiton sans zinc CuZn36Pb2As
Matériau du joint CVEPDM
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM
Matériau du siège de vanneAcier inoxydable, mat. n°1.4571
Nombre d’orifices2
Nº de dossier SCIPd9574d55-4254-4994-8a66-d437973ce58c
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]16 bar
PN de remplacement VSP16
Position de la tigeNormalement ouvert
Pression nominalePN 25
Pression nominale [bar]25 bar
Présence de batteriesNon
Restricteur débit pression diff.- dpb [bar]0.2 bar
Régulateur de pressionNon
Régulation du débitOui
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la connexionG 2 A
Taux de fuite [% Kvs]0.05
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageNone
Types de raccordementsFiletage externe
Valeurs kvs [m³/h]16 m³/h
Version de montagelibres
ApplicationChauffage urbain
China RoHS complianceOut of scope
Course [mm]10 mm
DescriptionAVQM PN25 40/16 /0,2 Filetage, aller/ret.
Diamètre [mm]40 mm
Dimensions de la vanneDN 40
Débit [m3/h]10.5 m³/h
Débit [m3/h] [Max.]10.5 m³/h
Débit [m3/h] [Min.]0.8 m³/h
EU RoHS complianceYes with exemptions
Facteur de cavitation0.6
Facteur de cavitation 100%0.34
Facteur de cavitation 25%0.58
Facteur de cavitation 50%0.52
Facteur de cavitation 75%0.5
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionRégulateur de débit avec vanne de régulation int.
Fonction VSP - PNon
Fonction VSP - QNon
Fonction VSP - TNon
Insert de vanne de régulation de système de limitation de pressionPiston
Limitation du débitOui
Matériau du corps de vanneFonte ductile EN-GJS-400-18-LT (GGG 40.3)
Matériau du cône de vanne CVLaiton sans zinc CuZn36Pb2As
Matériau du cône de vanne DPLaiton sans zinc CuZn36Pb2As
Matériau du joint CVEPDM
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM
Matériau du siège de vanneAcier inoxydable, mat. n°1.4571
Nombre d’orifices2
Nº de dossier SCIPd9574d55-4254-4994-8a66-d437973ce58c
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]16 bar
PN de remplacement VSP16
Position de la tigeNormalement ouvert
Pression nominalePN 25
Pression nominale [bar]25 bar
Présence de batteriesNon
Restricteur débit pression diff.- dpb [bar]0.2 bar
Régulateur de pressionNon
Régulation du débitOui
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la connexionG 2 A
Taux de fuite [% Kvs]0.05
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageNone
Types de raccordementsFiletage externe
Valeurs kvs [m³/h]16 m³/h
Version de montagelibres

FICHE TECHNIQUE - PDF

Titre
Taille
Type
003H6754 003H6754 FR_003H6746.pdf
1 Mbytes
PDF CATALOGUE DANFOSS HEATING FR
12 Mbytes
