DANFOSS HEATING003H6614 DANFOSS HEATING AVA PN25 15/4 1,0-4,5 dérivation de thread

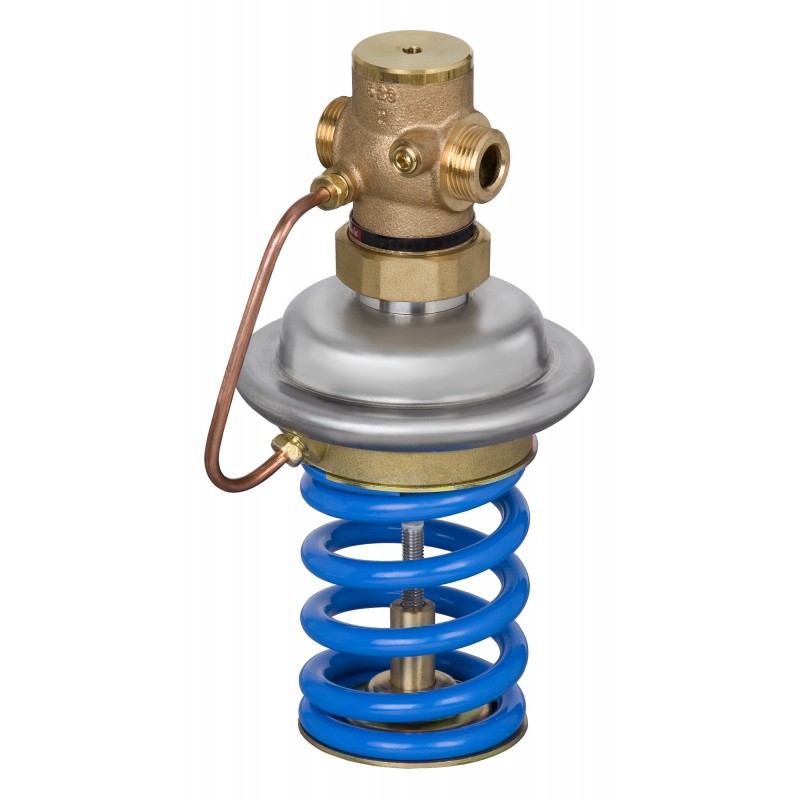

DANFOSS HEATING 003H6614 003H6614 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

003H6614 DANFOSS HEATING AVA PN25 15/4 1,0-4,5 dérivation de thread

Référence: 003H6614

Fabricant: DANFOSS HEATING

Description:

AVA PN25 15/4 1,0-4,5 dérivation de thread
AVA, PN 25, DN 15, 4 m³/h, 1 bar - 4.5 bar, Filetage externe, G 3/4 A, Version de montage: Bipasse

Catégories:

  • DANFOSS HEATING

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS HEATING

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 982,50 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

AVA PN25 15/4 1,0-4,5 Filetage, bipasse

Détails du produit

Poids brut3.835 Kilogram
Poids Net3.505 Kilogram
Volume9.24 Liter
Numéro EAN5702421541340
TypeAVA
Product groupRégulateurs de pression et de débit
Product Line08
Poids brut3.835 Kilogram
Poids Net3.505 Kilogram
Volume9.24 Liter
Numéro EAN5702421541340
TypeAVA
Product groupRégulateurs de pression et de débit
Product Line08

ApplicationChauffage urbain
China RoHS complianceOut of scope
DescriptionAVA PN25 15/4 1,0-4,5 Filetage, bipasse
Diamètre [mm]15 mm
Dimensions de la vanneDN 15
EU RoHS complianceYes with exemptions
Facteur de cavitation0.6
Facteur de cavitation 100%0.41
Facteur de cavitation 25%0.69
Facteur de cavitation 50%0.62
Facteur de cavitation 75%0.6
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionLimiteur de press.
Fonction VSP - POui
Fonction VSP - QNon
Fonction VSP - TNon
Limitation du débitNon
Matériau du corps de vanneBronze rouge CuSn5ZnPb (Rg5)
Matériau du cône de vanne DPLaiton sans zinc CuZn36Pb2As
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM
Matériau du siège de vanneAcier inoxydable, mat. n°1.4571
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]20 bar
Plage de réglage de pression [bar] [Max.]4.5 bar
Plage de réglage de pression [bar] [Min.]1 bar
PN de remplacement VSP16
Position de la tigeNormalement fermé
Pression nominalePN 25
Pression nominale [bar]25 bar
Présence de batteriesNon
Régulateur de pressionLimiteur de pression
Régulation du débitNon
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la connexionG 3/4 A
Taux de fuite [% Kvs]0.02
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageAdjustable
Types de raccordementsFiletage externe
Valeurs kvs [m³/h]4 m³/h
Version de montageBipasse
ApplicationChauffage urbain
China RoHS complianceOut of scope
DescriptionAVA PN25 15/4 1,0-4,5 Filetage, bipasse
Diamètre [mm]15 mm
Dimensions de la vanneDN 15
EU RoHS complianceYes with exemptions
Facteur de cavitation0.6
Facteur de cavitation 100%0.41
Facteur de cavitation 25%0.69
Facteur de cavitation 50%0.62
Facteur de cavitation 75%0.6
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionLimiteur de press.
Fonction VSP - POui
Fonction VSP - QNon
Fonction VSP - TNon
Limitation du débitNon
Matériau du corps de vanneBronze rouge CuSn5ZnPb (Rg5)
Matériau du cône de vanne DPLaiton sans zinc CuZn36Pb2As
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM
Matériau du siège de vanneAcier inoxydable, mat. n°1.4571
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]20 bar
Plage de réglage de pression [bar] [Max.]4.5 bar
Plage de réglage de pression [bar] [Min.]1 bar
PN de remplacement VSP16
Position de la tigeNormalement fermé
Pression nominalePN 25
Pression nominale [bar]25 bar
Présence de batteriesNon
Régulateur de pressionLimiteur de pression
Régulation du débitNon
Substances de la liste candidate REACHLead (CAS no. 7439-92-1)
Taille de la connexionG 3/4 A
Taux de fuite [% Kvs]0.02
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageAdjustable
Types de raccordementsFiletage externe
Valeurs kvs [m³/h]4 m³/h
Version de montageBipasse

FICHE TECHNIQUE - PDF

Titre
Taille
Type
003H6614 003H6614 FR_003H6628.pdf
945 Kbytes
PDF CATALOGUE DANFOSS HEATING FR
12 Mbytes
