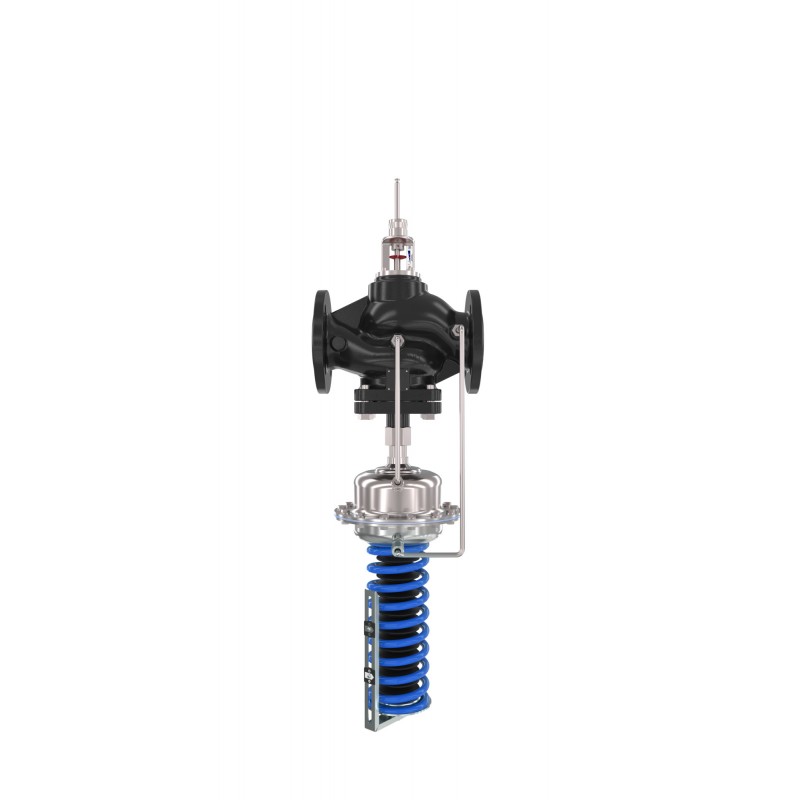

003G5561 DANFOSS HEATING AFQMP 2 PN16 80/80 /0,1-1,0 160 cm2 bleu Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

003G5561 DANFOSS HEATING AFQMP 2 PN16 80/80 /0,1-1,0 160 cm2 bleu

003G5561

DANFOSS HEATING

AFQMP 2 PN16 80/80 /0,1-1,0 160 cm2 bleu

AFQMP 2, PN 16, DN 80, 0.1 bar - 1 bar, Débit [m3/h]: 8 - 100, Bride, Version de montage: libres

Plus de détails


Home > DANFOSS HEATING

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS HEATING

Prix total: $7,693.21
Prix unitaire: $7,693.21
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Pressure independent control valve

Détails du produit

Poids brut70.9 Kilogram
Poids Net45.9 Kilogram
Volume489.6 Liter
Numéro EAN5714279064575
TypeAFQMP 2
Product groupRégulateurs de pression et de débit
Product Line08
Poids brut70.9 Kilogram
Poids Net45.9 Kilogram
Volume489.6 Liter
Numéro EAN5714279064575
TypeAFQMP 2
Product groupRégulateurs de pression et de débit
Product Line08

ApplicationChauffage et refroidissement urbains
China RoHS complianceOut of scope
Course [mm]19 mm
DescriptionPressure independent control valve
Diamètre [mm]80 mm
Dimensions de la vanneDN 80
Débit [m3/h]100 m³/h
Débit [m3/h] [Max.]100 m³/h
Débit [m3/h] [Min.]8 m³/h
EU RoHS complianceOut of scope
Facteur de cavitation0.53
Facteur de cavitation 100%0.46
Facteur de cavitation 25%0.59
Facteur de cavitation 50%0.59
Facteur de cavitation 75%0.53
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionRégulateur de débit avec vanne de régulation int.
Fonction VSP - PNon
Fonction VSP - QNon
Fonction VSP - TNon
Insert de vanne de régulation de système de limitation de pressionChambre
Limitation du débitOui
Matériau du corps de vanneFonte grise EN-GJL-250 (GG-25)
Matériau du cône de vanne CVAcier inoxydable mat. n°1.4021
Matériau du cône de vanne DPAcier inoxydable mat. n°1.4021
Matériau du joint CVEPDM
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM (à déroulement; renforcé par des fibres)
Matériau du siège de vanneAcier inoxydable, mat. n°1.4021
Matériau du siège de vanne DPAcier inoxydable, mat. n°1.4021
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]16 bar
Plage de réglage de pression [bar] [Max.]1 bar
Plage de réglage de pression [bar] [Min.]0.1 bar
PN de remplacement VSP25
Position de la tigeNormalement ouvert
Pression d'utilisation [bar] [Max.]16 bar
Pression nominalePN 16
Pression nominale [bar]16 bar
Présence de batteriesNon
Restricteur débit pression diff.- dpb [bar]1 bar
Réglage de la pression différentielle [bar] [Max.]1 bar
Réglage de la pression différentielle [bar] [Min.]0.1 bar
Régulateur de pressionNon
Régulation du débitOui
Taille de la connexionDN 80
Taille de l’actionneur [cm2]160 cm²
Taux de fuite [% Kvs]0.01
Taux de fuite via l’orifice max. [% Kvs]0.01
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageAdjustable
Types de raccordementsBride
Valeurs kvs [m³/h]80 m³/h
Version de montagelibres
ApplicationChauffage et refroidissement urbains
China RoHS complianceOut of scope
Course [mm]19 mm
DescriptionPressure independent control valve
Diamètre [mm]80 mm
Dimensions de la vanneDN 80
Débit [m3/h]100 m³/h
Débit [m3/h] [Max.]100 m³/h
Débit [m3/h] [Min.]8 m³/h
EU RoHS complianceOut of scope
Facteur de cavitation0.53
Facteur de cavitation 100%0.46
Facteur de cavitation 25%0.59
Facteur de cavitation 50%0.59
Facteur de cavitation 75%0.53
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionRégulateur de débit avec vanne de régulation int.
Fonction VSP - PNon
Fonction VSP - QNon
Fonction VSP - TNon
Insert de vanne de régulation de système de limitation de pressionChambre
Limitation du débitOui
Matériau du corps de vanneFonte grise EN-GJL-250 (GG-25)
Matériau du cône de vanne CVAcier inoxydable mat. n°1.4021
Matériau du cône de vanne DPAcier inoxydable mat. n°1.4021
Matériau du joint CVEPDM
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM (à déroulement; renforcé par des fibres)
Matériau du siège de vanneAcier inoxydable, mat. n°1.4021
Matériau du siège de vanne DPAcier inoxydable, mat. n°1.4021
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]16 bar
Plage de réglage de pression [bar] [Max.]1 bar
Plage de réglage de pression [bar] [Min.]0.1 bar
PN de remplacement VSP25
Position de la tigeNormalement ouvert
Pression d'utilisation [bar] [Max.]16 bar
Pression nominalePN 16
Pression nominale [bar]16 bar
Présence de batteriesNon
Restricteur débit pression diff.- dpb [bar]1 bar
Réglage de la pression différentielle [bar] [Max.]1 bar
Réglage de la pression différentielle [bar] [Min.]0.1 bar
Régulateur de pressionNon
Régulation du débitOui
Taille de la connexionDN 80
Taille de l’actionneur [cm2]160 cm²
Taux de fuite [% Kvs]0.01
Taux de fuite via l’orifice max. [% Kvs]0.01
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageAdjustable
Types de raccordementsBride
Valeurs kvs [m³/h]80 m³/h
Version de montagelibres

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE DANFOSS HEATING FR.pdf 12 Mbytes
003G5561 003G5561 FR_003G5570.pdf 2 Mbytes 003G5561 003G5561 FR_003G5570.pdf
