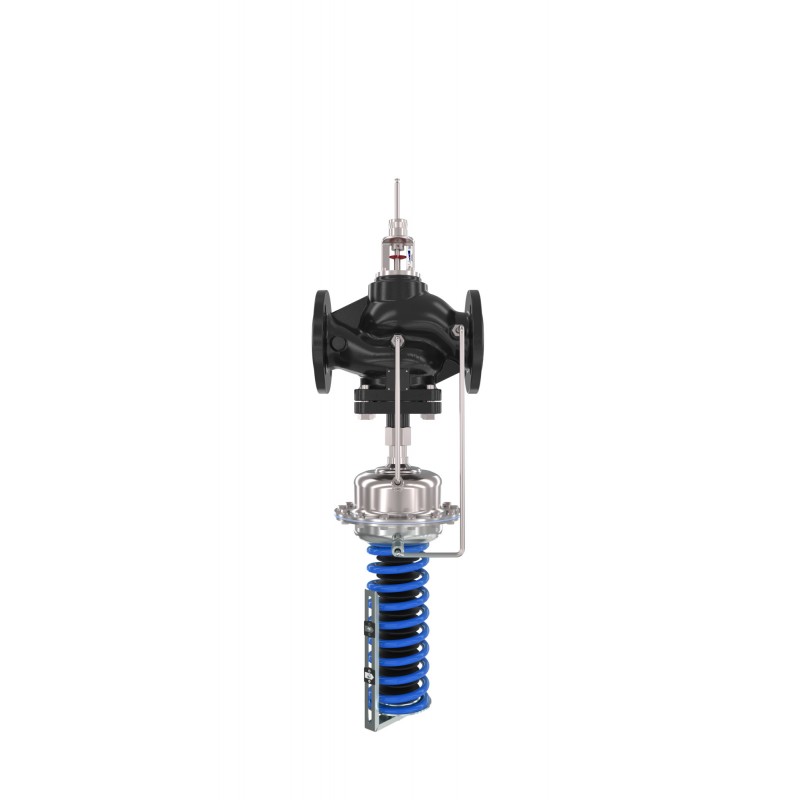

DANFOSS HEATING 003G5560 003G5560 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

003G5560 DANFOSS HEATING AFQMP 2 PN16 65/60 /0,1-1 160cm2 bleu

Référence: 003G5560

Fabricant: DANFOSS HEATING

Description:

AFQMP 2 PN16 65/60 /0,1-1 160cm2 bleu
AFQMP 2, PN 16, DN 65, 0.1 bar - 1 bar, Débit [m3/h]: 5.4 - 61, Bride, Version de montage: libres

Catégories:

  • DANFOSS HEATING

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par DANFOSS HEATING

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 5.340,95 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Pressure independent control valve

Détails du produit

Poids brut56.5 Kilogram
Poids Net44.5 Kilogram
Volume499.2 Liter
Numéro EAN5714279064551
TypeAFQMP 2
Product groupRégulateurs de pression et de débit
Product Line08
Poids brut56.5 Kilogram
Poids Net44.5 Kilogram
Volume499.2 Liter
Numéro EAN5714279064551
TypeAFQMP 2
Product groupRégulateurs de pression et de débit
Product Line08

ApplicationChauffage et refroidissement urbains
China RoHS complianceOut of scope
Course [mm]12 mm
DescriptionPressure independent control valve
Diamètre [mm]65 mm
Dimensions de la vanneDN 65
Débit [m3/h]61 m³/h
Débit [m3/h] [Max.]61 m³/h
Débit [m3/h] [Min.]5.4 m³/h
EU RoHS complianceOut of scope
Facteur de cavitation0.6
Facteur de cavitation 100%0.52
Facteur de cavitation 25%0.67
Facteur de cavitation 50%0.67
Facteur de cavitation 75%0.6
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionRégulateur de débit avec vanne de régulation int.
Fonction VSP - PNon
Fonction VSP - QNon
Fonction VSP - TNon
Insert de vanne de régulation de système de limitation de pressionChambre
Limitation du débitOui
Matériau du corps de vanneFonte grise EN-GJL-250 (GG-25)
Matériau du cône de vanne CVAcier inoxydable mat. n°1.4021
Matériau du cône de vanne DPAcier inoxydable mat. n°1.4021
Matériau du joint CVEPDM
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM (à déroulement; renforcé par des fibres)
Matériau du siège de vanneAcier inoxydable, mat. n°1.4021
Matériau du siège de vanne DPAcier inoxydable, mat. n°1.4021
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]16 bar
Plage de réglage de pression [bar] [Max.]1 bar
Plage de réglage de pression [bar] [Min.]0.1 bar
PN de remplacement VSP25
Position de la tigeNormalement ouvert
Pression d'utilisation [bar] [Max.]16 bar
Pression nominalePN 16
Pression nominale [bar]16 bar
Présence de batteriesNon
Restricteur débit pression diff.- dpb [bar]1 bar
Réglage de la pression différentielle [bar] [Max.]1 bar
Réglage de la pression différentielle [bar] [Min.]0.1 bar
Régulateur de pressionNon
Régulation du débitOui
Taille de la connexionDN 65
Taille de l’actionneur [cm2]160 cm²
Taux de fuite [% Kvs]0.01
Taux de fuite via l’orifice max. [% Kvs]0.01
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageAdjustable
Types de raccordementsBride
Valeurs kvs [m³/h]60 m³/h
Version de montagelibres
ApplicationChauffage et refroidissement urbains
China RoHS complianceOut of scope
Course [mm]12 mm
DescriptionPressure independent control valve
Diamètre [mm]65 mm
Dimensions de la vanneDN 65
Débit [m3/h]61 m³/h
Débit [m3/h] [Max.]61 m³/h
Débit [m3/h] [Min.]5.4 m³/h
EU RoHS complianceOut of scope
Facteur de cavitation0.6
Facteur de cavitation 100%0.52
Facteur de cavitation 25%0.67
Facteur de cavitation 50%0.67
Facteur de cavitation 75%0.6
Fluide autoriséDistrict heating/cooling circulation water
Fluide de remplacementEau glycolée jusqu’à 30%
FonctionRégulateur de débit avec vanne de régulation int.
Fonction VSP - PNon
Fonction VSP - QNon
Fonction VSP - TNon
Insert de vanne de régulation de système de limitation de pressionChambre
Limitation du débitOui
Matériau du corps de vanneFonte grise EN-GJL-250 (GG-25)
Matériau du cône de vanne CVAcier inoxydable mat. n°1.4021
Matériau du cône de vanne DPAcier inoxydable mat. n°1.4021
Matériau du joint CVEPDM
Matériau du joint DPEPDM
Matériau du membrane de l’actionneurEPDM (à déroulement; renforcé par des fibres)
Matériau du siège de vanneAcier inoxydable, mat. n°1.4021
Matériau du siège de vanne DPAcier inoxydable, mat. n°1.4021
Nombre d’orifices2
pH du fluide [Max.]10
pH du fluide [Min.]7
Plage de pression différentielle [bar] [Max.]16 bar
Plage de réglage de pression [bar] [Max.]1 bar
Plage de réglage de pression [bar] [Min.]0.1 bar
PN de remplacement VSP25
Position de la tigeNormalement ouvert
Pression d'utilisation [bar] [Max.]16 bar
Pression nominalePN 16
Pression nominale [bar]16 bar
Présence de batteriesNon
Restricteur débit pression diff.- dpb [bar]1 bar
Réglage de la pression différentielle [bar] [Max.]1 bar
Réglage de la pression différentielle [bar] [Min.]0.1 bar
Régulateur de pressionNon
Régulation du débitOui
Taille de la connexionDN 65
Taille de l’actionneur [cm2]160 cm²
Taux de fuite [% Kvs]0.01
Taux de fuite via l’orifice max. [% Kvs]0.01
Température du fluide (°C) [Max.]150 °C
Température du fluide (°C) [Min.]2 °C
Type de réglageAdjustable
Types de raccordementsBride
Valeurs kvs [m³/h]60 m³/h
Version de montagelibres

FICHE TECHNIQUE - PDF
