DuplineSafe

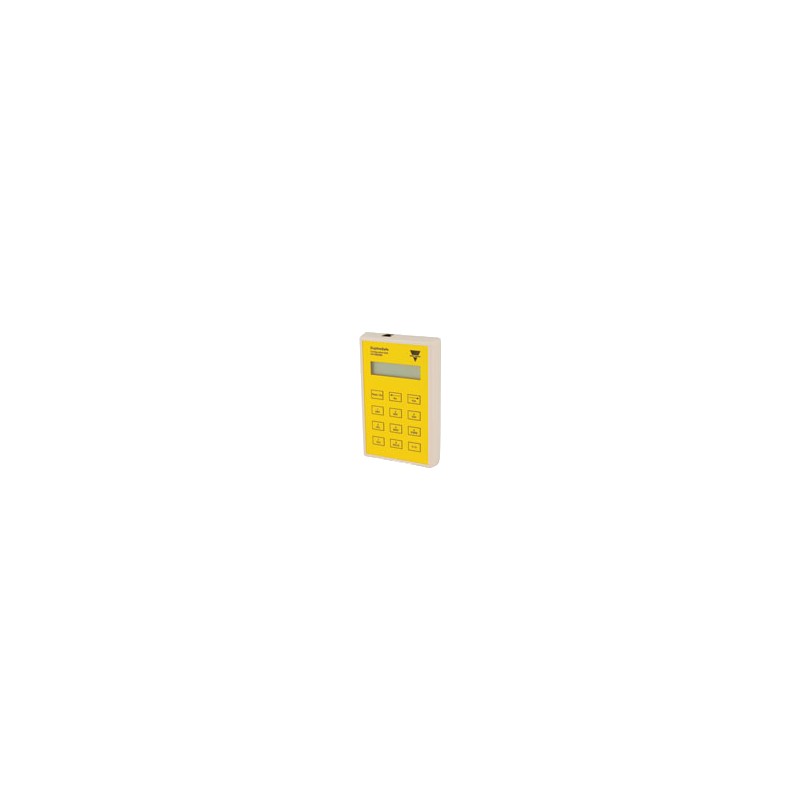

Console de programmation et de test
Type GS 7380 0080
Du line®
Fieldbus Installationbus
• Console portable de configuration et de test
• Pour configuration du module émetteur relais de sortie
DuplineSafe GS38300143230
• Pour configuration du module de relais d'entrée
DuplineSafe GS75102101
• Surveillance de l'état du module émetteur DuplineSafe
• Afficheur LCD
• Écran tactile 12 touches
• Alimentation par batterie standard 9V
• Adaptateur d'encodage ADAPT 7380 inclus
Description du produit Référence
GS 7380 0080
Console de configuration et de test pour DuplineSafe. La console GS 7380 0080 configure le module émet- teur de sécurité DuplineSafe GS38300143230 et le module émetteur de sécurité DuplineSafe GS75102101.
Elle gère le bus DuplineSafe en mode Testeur.
Fortement recommandé pour le démarrage des réseaux DuplineSafe, la localisation de défauts et la maintenance.
Type: Dupline®
Modèle
Sélection de modèle
Alimentation Code produit
Batterie interne GS 7380 0080
Caractéristiques d’alimentation
Alimentation Batterie 9V (non incluse)
Type 6LR61
Durée de vie de la batterie
(en veille) 2 ans typique
Caractéristiques du produit Caractéristiques générales
Afficheur 2 x 16 caractères
Type LCD Hauteur des points 5 mm
Clavier Touches tactiles
Nombre de touches 12
Touches adresses 1-8
Touches de commande « ¬ » « ® » (défilement haut/bas)
« NO », « YES », « READ/ON »
Câble 1 GS73800080 vers adaptateur
7380 ou module de sécurité
Connecteur GS73800080 1 connecteur mâle modulaire 6/6
Adapt 7380 1 connecteur mâle modulaire 6/6
Câble programmeur GAP-CAB
Câble 2 GS73800080 vers module de sécurité
Connecteur GS73800080 1 connecteur mâle modulaire 6/6
Environnement
Indice de protection IP 40
Degré de pollution 3 (IEC 60664) Température de fonctionnement 0° à +50°C Température de stockage -20° à +60°C
Humidité (sans condensation) 20 à 80% HR
Résistance mécanique
Choc 15 G (11 ms) Vibration 2 g (6 à 55 Hz)
Dimensions (L x l x p) 145 x 90 x 28 mm
Matériau ABS gris clair
Poids 250 g (sans la batterie)
Connecteur du module de
sécurité GRIP
Câble de test GTU8-GRIB-CAB
Les spécifications peuvent être modifiées sans préavis (13.09.2011) 1
