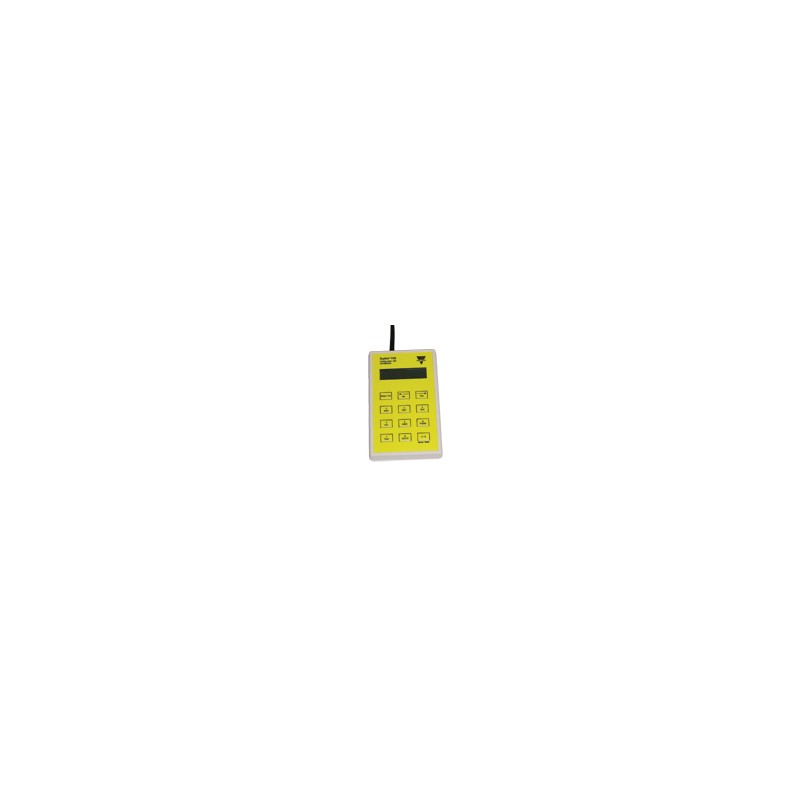

Unité de test et de configuration pour parking
Type GP 7380 0080 709
• Unité de test et de configuration portable
• Configure les capteurs de parking GP62x022xx724-xx
• Configure les capteurs de parking GP620330x724-xx
• Configure les indicateurs de parking GP6265230x724-xx
• Configure l’indicateur de parking GP34829091724-x
• Surveille l’état des adresses Dupline®
• Affichage LCD
• Clavier à 12 touches tactiles
• Alimenté par une pile 9 V standard
• Étalonnage multiple des capteurs de parking
• Simulation possible des capteurs
• Homologationes cULus
Description du produit Codification GP 7380 0080 709
Unité de simulation/test et de configuration pour park- ing. Le configurateur permet de configurer les capteurs de parking GP62x0xxxx724- xx et les détecteurs GP34829091724-x.
Il détecte le bus Dupline® en mode GTU et permet de simuler la présence de cap- teurs.
Hautement recommandé pour les configurations de parking, le dépannage et la maintenance.
Type : Dupline®
N° modèle
Alimentation électrique
Sélection de modèle
Alimentation Codification
Pile interne GP 7380 0080 709
Caractéristiques d’alimentation
Alimentation électrique Pile 9 V (non incluse)
Type 6LR61
Durée de vie de la pile (veille) Typ. deux ans
Caractéristiques du produit Caractéristiques générales
Affichage 2 x 16 caractères
Type LCD Hauteur des points 5 mm
Clavier Touches tactiles
Nombre de touches 12
Touches canaux 1-8
Touches de commande « ← » « → » (défiler vers le haut/bas) « NO », « YES »,
« READ/ON »
Remarque ! La touche de commande 0/9 exécute la fonction Mode/Retour en mode GTU.
Câble 1 GP73800080 vers le capteur ou le détecteur
Connecteur GP73800080 1 fiche modulaire 6/6
Détecteur ou capteur 1 fiche modulaire 6/6
Câble de programmateur GAP-CAB
Câble 2 GP73800080 vers Dupline®
Connecteur GP73800080 Prise femelle 3 mm
Bus Dupline® GRIP
Câble de test GTU8-GRIB-CAB
Environnement
Degré de protection IP 40
Degré de pollution 3 (CEI 60664) Température de
fonctionnement 0 °C à +50 °C Température de stockage -20 °C à +60 °C
Humidité (sans condensation) 20 à 80 %
Résistance mécanique
Chocs 15 G (11 ms) Vibrations 2 G (6 à 55 Hz)
Dimensions (L x l x P) 145 x 90 x 28 mm
Matériau ABS, gris
Poids 250 g, pile non comprise
Homologationes cULus (UL60950)
Les caractéristiques peuvent être modifiées sans préavis (07.10.2014) 1
