BGP-COD-BAT CARLO GAVAZZI Paramètres sélectionnés TYPE Accessoires BOÎTIER Portable ALIMENTATION Batterie Au..

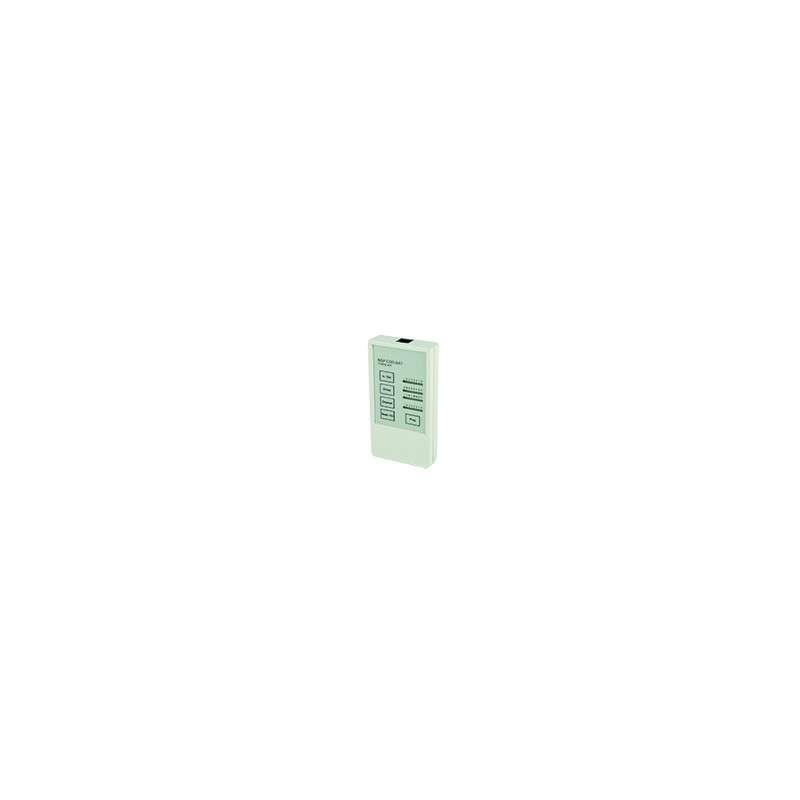

Console de Programmation
BGP-COD-BAT Console de programmation portable Codage individuel des entrées ou sorties Codage par groupe
Lecture des adresses programmées
Codage hors ou sous tension des modules (type ) Affichage par LED (4 x 8 LEDs)
5 touches tactiles
Alimentation par pile 9 V (non fournie) Connection facile
Mise en marche automatique
CARACTÉRISTIQUES DU PRODUIT
Sortie
Connection 6/6 (de type RJ)
Affichage 4 x 8 LEDs Type LED Dimensions 1,8 mm
Clavier touches tactiles
No de touches 5
Câble ASIC CAB Connecteurs 2 x 6/6 (connecteur
modulaire) Longueur 75 cm
CARACTÉRISTIQUES GÉNÉRALES
Environnement
Degré de protection IP 40
Degré de pollution 3 (IEC 60664) Température de fonct. 0° à +50°C
Température de stockage -20° à +60°C
Humidité (sans condensation) 20 à 80%
Résistance mécanique
Chocs 15 G (11 ms) Vibrations 2 G (6 à 55 Hz)
Matière ABS, gris
Poids 225 g
CARACTÉRISTIQUES D’ALIMENTATION
Alimentation 9 V Alcaline
400 mAH Type de batterie IEC 6F22
Consommation
A l’arrêt < 25 µA En marche < 22 mA
Durée de vie de la pile 1 année
TABLEAU DE SÉLECTION
Alimentation Ordering no.
Batterie BGP-COD-BAT
MODE DE FONCTIONNEMENT
La BGP-COD-BAT est une console de programmation portable. Elle s’utilise pour programmer les adresses des modules smart-house ASIC.
Lorsque une pile 9 volts est instal- lée la BGP-COD-BAT est prête à fonctionner. Connecter le câble entre la console et le module smart-house de type
5 touches permettent d’utiliser le mode programmation. 2 touches sont utilisées pour lire et program- mer. 2 touches sont utilisées pour changer les adresses et une touche pour sélectionner l’entrée ou la sortie désirée.
Le codage est visualisé par 4x8
LEDs. Les LEDs du haut permettent de sélectionner les entrées ou sor- ties. Les LEDs des deux rangées du milieu affichent le groupe smart- house et les adresses.
Usure des piles
Quand la pile est usée les leds "In/Out" clignotent sous forme de chenillard du centre
Conseil d’utilisation
Pour obtenir une longue vie de la pile, ne pas oublier de décon- necter le câble de la BGP-COD- BAT des modules smart-house après programmation.
Information complémentaire
Conditionnement:
1 x Console de programmation
BGP-COD-BAT
1 x cordon
GAP CAB
1 x manuel de l’utilisateur
MAN BGP-COD-BAT
Non livré:
1 x 9 V batterie type 6LR61
Ces spécifications peuvent être modifiées sans préavis (
). Une marque déposée du groupe CARLO GAVAZZI
