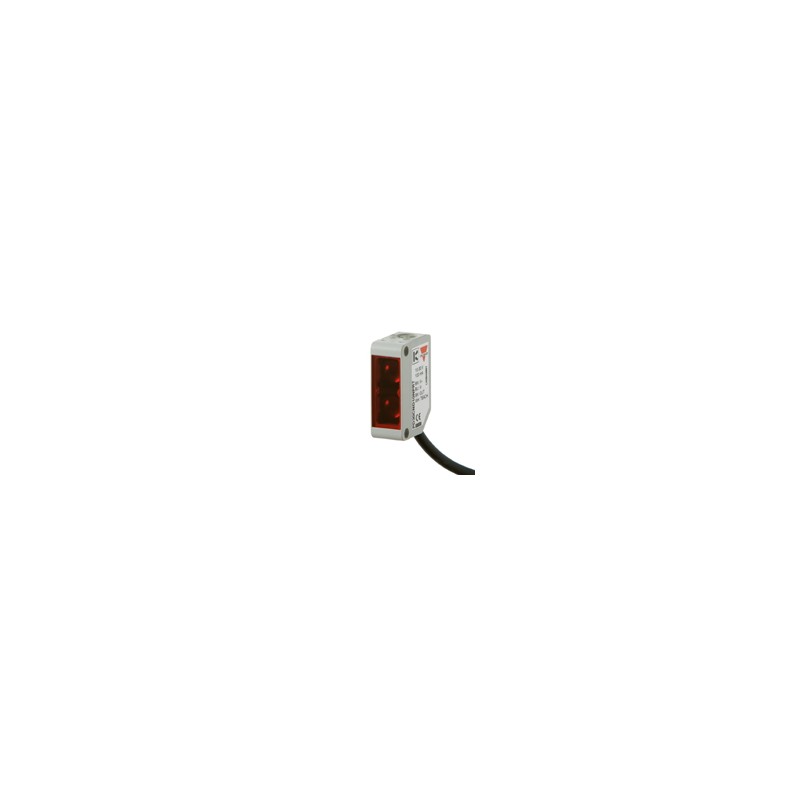

PD30CND10PPRT CARLO GAVAZZI Paramètres sélectionnés SYSTEME Directe objet BOÎTIER rectangulaire PLAGE DE DET..

Cellules photoélectriques
Réflexion diffusive
Type PD30CND10....RT
• Portée du capteur miniaturisé
• Portée : 1 m
• Réglage de sensibilité au moyen d’une programmation d’apprentissage
• Lumière rouge, modulée 660 nm
• Tension d’alimentation : 10 à 30 VCC
• Sortie : 100 mA, préréglage NPN ou PNP
• Fonction commutation travail et repos programmable
• Indication LED pour sortie, stabilité et mise sous tension
• Protection : polarité inverse, court circuit et transitoires
• Versions câble et connecteur
• Excellente performance EMC
• Caractéristiques de l’apprentissage à distance
Description du produit
Référence PD30CND10PPM5RT
La famille des capteurs PD30CND10 est livrée dans un boîtier PMMA/ABS com- pact renforcé de 10 x 30 x 20 mm.
Les capteurs sont utiles dans des applications où une détection de haute précision, de même qu’une taille minia- turisée, sont nécessaires.
Un boîtier compact et une LED de grande puissance pour un excellent rapport performance-dimension.
Sélection type
La fonction d’apprentissage, pour le réglage de la sensibi- lité, rend les capteurs très flexibles. Le type de sortie est préréglé (NPN ou PNP), et la fonction de commutation de sortie est une sortie NO ou NF.
Une des caractéristiques de l’apprentissage à distance permet au capteur d’être réglé par exemple depuis un PLC.
Type
Style du boîtier Taille du boîtier Matériel du boîtier Longueur du boîtier Principe de détection Distance de détection Type de sortie Configuration sortie Type de connexion
Apprentissage à distance
Boîtier Portée Connexion N° de commande N° de commande
L x H x P Sn NPN PNP
Commutation Travail/Repos Commutation Travail/Repos
10 x 30 x 20 mm 1 m Câble PD 30 CND 10 NPRT PD 30 CND 10 PPRT
10 x 30 x 20 mm 1 m Câble PD 30 CND 10 NPM5RT PD 30 CND 10 PPM5RT
Spécifications
Distance nominale
de fonctionnement (Sn) Jusqu’à 1 m, cible de référence Kodak carte test
R27, blanc, 90% réfléchis- sant, 200 x 200 mm
Zone aveugle 20 mm
Sensibilité Réglable par apprentisage
Dérive de température ≤ 0,1%/ºC
Hystérésis (H)
(course différentielle) ≤ 10%
Tension nominale
de fonctionnement (UB ) 10 à 30 VCC (ondulation comprise)
Ondulation (Urpp ) ≤ 10%
Courant de sortie
Continu (Ie) ≤ 100 mA
Courte durée (I) ≤ 100 mA (capacité max.
de charge 100 nF)
Courant d’alimentation
sans charge (Io) ≤ 30 mA @ 24 VCC
Courant minimum
de fonctionnement (Im) 0,5 mA
Courant à l’état bloqué (Ir ) ≤ 100 µA
Chute de tension (Ud ) ≤ 2,4 VCC @ 100 mA
Protection Court-circuit, polarité inverse et transitoires
Source lumière GaAlAs, LED, 660 nm
Type lumière Rouge, modulé
Angle de captage ± 2º
Lumière ambiante 10 000 lux
Point lumineux 110 mm @ 1,5 m
Fréquence de fonctionnement 1000 Hz
Temps de réponse
ARRÊT-MARCHE (tMarche) ≤ 0,5 ms
MARCHE-ARRÊT (tarrêt ) ≤ 0,5 ms
Délai de mise sous tension (tv) ≤ 300 ms
Fonction de sortie
NPN et PNP Préréglage
NO/NF fonction
de commutation Réglage par bouton
Fonction apprentissage à distance
Apprentissage 0 à 2,5 VCC (NPN)
5 à 30 VCC (PNP) Inviolable S’il est activé pendant plus
de 20 sec. le capteur se met en mode Tamper proof.
Les spécifications peuvent être modifiées sans préavis (18.08.2010) 1
