BLOCKTT3 20-69-4 BLOCK Transformateur D'Isolement

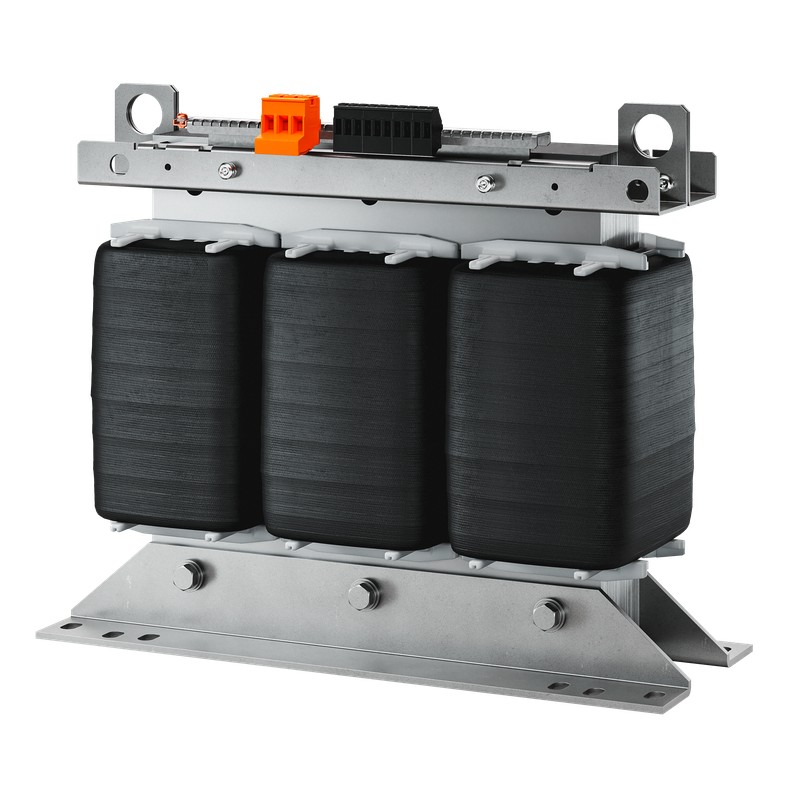

BLOCK TT3 20-69-4 TT3 20-69-4 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

TT3 20-69-4 BLOCK Transformateur D'Isolement

Référence: TT3 20-69-4

Fabricant: BLOCK

Description:

Transformateur D'Isolement
Transformateur d’isolement TT3 20-69-4
Transformateur de séparation des circuits, triphasée

Catégories:

  • BLOCK

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par BLOCK

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 3.841,20 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 18-20 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ProduitTransformateur de séparation des circuits, triphasée
Numéro de commandeTT3 20-69-4
SérieTT3
Puissance20 000 VA
Entrée3 x 690 V
Sortie3 x 380 V • 30,4 Aac
ou 400 V • 28,9 Aac
ou 420 V • 27,5 Aac
Phases3
Plage de Fréquence50 Hz jusqu'à 60 Hz
Pertes en Court-Circuit354 W
Pertes à Vide277,86 W
Tension de court-circuit uk1,9 %
Classe d'Isolation ENF (155°C)
Durée d'Enclenchement100 %
Matériau du ConducteurCuivre
Efficacité96,9 %
Général
Résistance aux Courts-Circuitsnon résistant aux courts-circuits
Groupe de CouplageDyn5
Type de RefroidissementAN
Environnement
Température Ambiante-20 °C jusqu'à 50 °C / -4 °F jusqu'à 122 °F
Hauteur d'Installation Max.2 000 m / 6 562 ft
Protection et sécurité
Indice de ProtectionIP00
Classe de Protection (préparée)I
Catégorie de SurtensionIII
Degré de Pollution2
Informations de connexion électrique
Connexion d'EntréeBorne à vis
Connexion de SortieBorne à vis
Connexion PEBorne à vis
Dimensions et poids
Largeur550 mm / 21,65 in
Hauteur510 mm / 20,08 in
Profondeur297 mm / 11,69 in
Poids186 kg / 410,059 lbs

FICHE TECHNIQUE - PDF

Titre
Taille
Type
TT3 20-69-4 TT3 20-69-4 EN_TT3 20-69-4.pdf
431 Kbytes
PDF CATALOGUE BLOCK EN
62 Mbytes
