BLOCKPM-0224-038-0 BLOCK Alimentation À Découpage

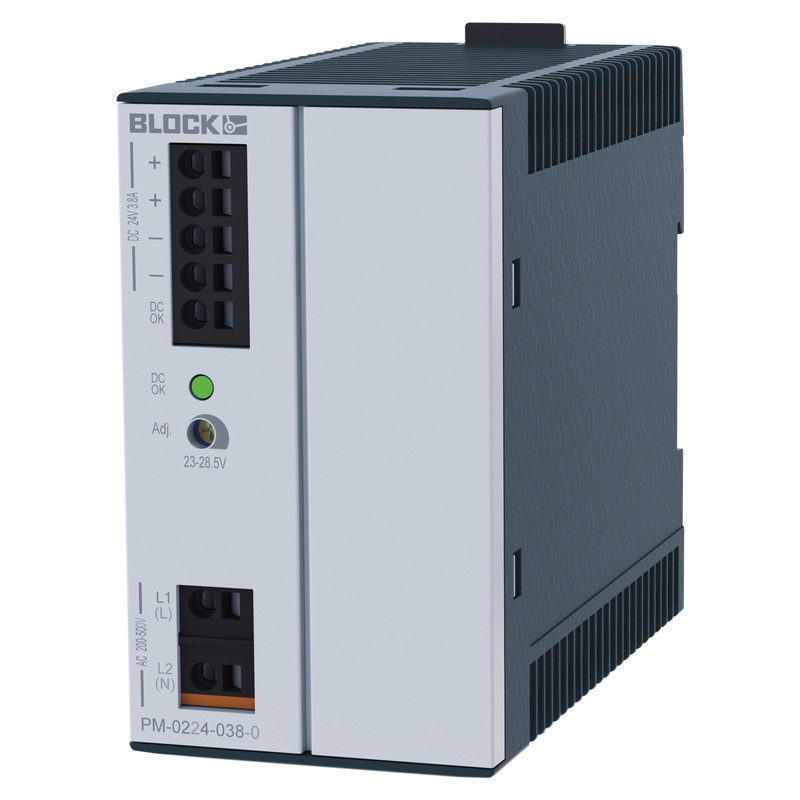

BLOCK PM-0224-038-0 PM-0224-038-0 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

PM-0224-038-0 BLOCK Alimentation À Découpage

Référence: PM-0224-038-0

Fabricant: BLOCK

Description:

Alimentation À Découpage
Alimentations à commutation PM-0224-038-0
Alimentation à découpage primaire, biphasée

Catégories:

  • BLOCK

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par BLOCK

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 114,37 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 18-20 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ProduitAlimentation à découpage primaire, biphasée
Numéro de commandePM-0224-038-0
SériePM 2AC
Entrée
Tension Nominale d'Entrée200 V CA jusqu'à 500 V CA
Plage de Tension d'Entrée180 V CA jusqu'à 575 V CA
Plage de Tension d'Entrée254 V CC jusqu'à 800 V CC
Courant Nominal d'Entrée (Charge Nominale) (230Vac)0,82 A
Courant Nominal d'Entrée (Charge Nominale) (500Vac)0,52 A
Fusible d'Entrée Interne3,15 AT
Temps de Mise en marche (230Vac)1,20 s
Temps de Mise en marche (400Vac)0,80 s
Plage de Fréquence Nominale CA44 Hz jusqu'à 66 Hz
Plage de Fréquence Nominale CC0 Hz
Limitation du Courant d'Appel NTC <30 A
Fusible Préliminaire Recommandé6A, 10A, 16A, B/C-Char.
Pontage de Panne de Réseau (Charge Nominale) (230Vac)15,0 ms
Pontage de Panne de Réseau (Charge Nominale) (400Vac)60,0 ms
Sortie
Puissance91 W
Tension Nominale de Sortie24 V CC
Courant Nominal de Sortie3,8 A
Plage de Tension de Sortie23 V CC jusqu'à 28,5 V CC
Limitation du Courant de Sortie (Courant Constant) typ.3,8 A
Ondulation Résiduelle (Charge Nominale) typ.30 mVss
Facteur de Puissance0,66
Perte de Puissance max.13,2 W
Résistance de la Réalimentation max.35 V CC
Perte de Puissance à vide (230Vac)0,93 W
Perte de Puissance à vide (400Vac)1,80 W
Perte de Puissance Charge Nominale (230Vac)11,00 W
Perte de Puissance Charge Nominale (400Vac)11,00 W
Protection contre les Surintensités de la Sortie40,0 V CC
Connexion parallèle possibleOui
Connexion en série possibleOui
Signalisation
Sortie de SignalContact de relais
Affichage de StatutLED vert
Environnement
Température Ambiante-25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F
Température de Stockage-25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F
Humidité sans Condensation5 % jusqu'à 96 %
Type de Refroidissementconvection naturelle
Distance Minimale Obligatoire (latéral)0 mm
Distance Minimale Obligatoire (haut/bas)50 mm
Protection et sécurité
Degré de Pollution selon EN 50178 / 621032
Classe de Protection selon EN 61140II, sans connexion PE
Dimensions et poids
Largeur52 mm / 2,05 in
Hauteur90 mm / 3,54 in
Profondeur111 mm / 4,37 in
Poids0,37 kg / 0,816 lbs
