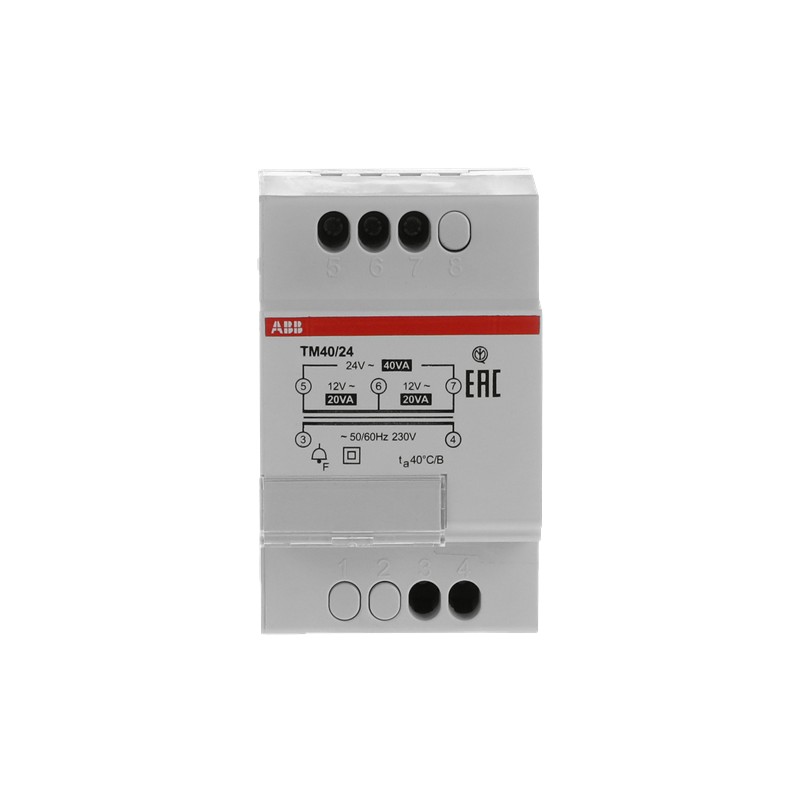

ABB 2CSM228785R0802 2CSM228785R0802 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

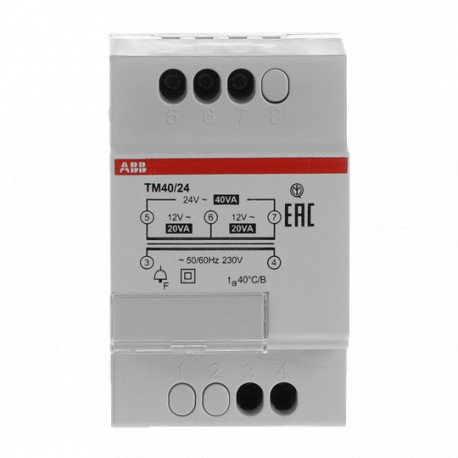

2CSM228785R0802 ABB Transf.bagues de tension TM40/24V

Référence: 2CSM228785R0802

Fabricant: ABB

Description:

Transf.bagues de tension TM40/24V
Transfert de tension pour les sonnettes TM40/24V
TM40/24 Fail safe bell transformer

Catégories:

  • Appareillage modulaire monté en face avant d'enveloppe > Transformateur pour sonnette
  • ABB > D'autres appareils modulaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 71,57 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Technique
ApplicationResidential
Alimentation électrique40 V·A
Classe d'isolationB
Couple de serrage0.5 N·m
Type de transformateurFail - Safe Bell Transformers
Options proposéesNone
RemarquesSuitable for loads that require a discontinuous supply. Double insulation between primary and secondary windings
Capacité de connexion2.5 mm²
Longueur de dénudage des fils9 mm
Électrique
Tension primaire230 V
Tension secondaire(5-6) & (6-7) 12 V AC
(5-7) 24 V AC
Courant secondaire1.66 A
Courant de sortie maximal (Iout)3.33 A
Fréquence nominale (f)50/60 Hz
Perte de puissance3 W
Puissance de sortie nominale40 W
Technique UL/CSA
Capacité de connexion UL/CSA14 AWG
Conformité des matériaux
Informations RoHS2CSC446004K0201
Statut RoHSFollowing EU Directive 2002/95/EC August 18, 2005 and amendment
Date RoHS25/06/2009 0.00.00
Déclaration REACH9AKK108467A9482
Informations REACHTrue - contains substances > 0.1 mass percentage
Date REACH20240429
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108468A3363
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)
DEEE B2C / B2BBusiness To Consumer
Environnemental
Température de l'air ambiantOperation +10 ... +40 °C
Degré de protectionIP20
Dimensions
Largeur en nombre d'espacements modulaires3
Largeur nette du produit52.5 mm
Hauteur nette du produit85 mm
Profondeur/longueur nette du produit65 mm
Poids net du produit450 g
Commande
Nombre d’unités au niveau d’emballage 1box 4 pièce
Poids brut du colis niveau 11.8 kg
Numéro E (Norvège)5469057
Certificats et déclarations
Déclaration de conformité - CE2CSC446004K0201
Certificat IMQ9AKK107992A6758
Installation
Schéma de câblage9AKK108467A7358
Téléchargements populaires
Fiche technique, Informations techniques9AKK107991A8329
Classifications et normes externes
ETIM 9EC001547 - Bell transformer
ETIM 10EC001547 - Bell transformer
eClassV11.0 : 27031190
Code de classification des objetsT
NormesIEC/EN 61558-2-8
Agence de certificationIMQ

ETIM for 2CSM228785R0802 Appareillage modulaire monté en face avant d'enveloppe (EC001547)

Nom de la caractéristiqueTension primaire (EF003775)
Valeur de la caractéristique230 V
Nom de la caractéristiquePuissance de sortie max. (EF001507)
Valeur de la caractéristique40 W
Nom de la caractéristiqueCourant de sortie max. (EF001315)
Valeur de la caractéristique3.33 A
Nom de la caractéristiqueApparent (EF003681)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage encastré (EF007517)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique65 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique52.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique85 mm
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique3
Nom de la caractéristiqueProtégé contre les courts-circuits (EF003696)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtection contre les températures (EF003782)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec dispositif on/off (EF000488)
Valeur de la caractéristiqueNon
