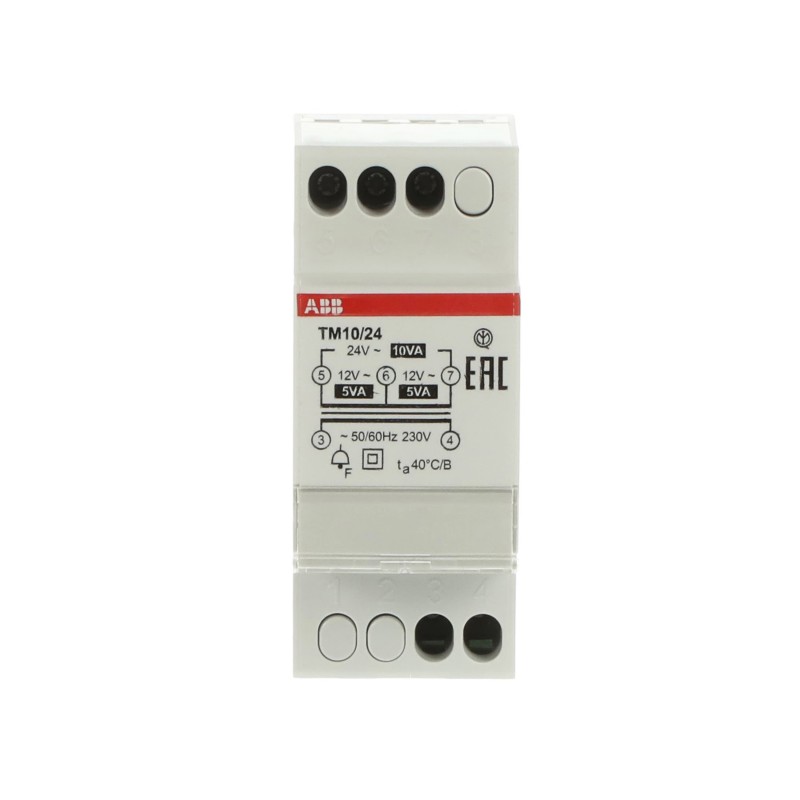

ABB 2CSM228725R0802 2CSM228725R0802 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CSM228725R0802 ABB Transf.bagues de tension TM10/24V

Référence: 2CSM228725R0802

Fabricant: ABB

Description:

Transf.bagues de tension TM10/24V
Transfert de tension pour les sonnettes TM10/24V
Transformateur de cloche TM10/24 Fail Safe

Catégories:

  • Appareillage modulaire monté en face avant d'enveloppe > Transformateur pour sonnette
  • ABB > D'autres appareils modulaires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 39,91 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 7-8 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

technique
applicationRésidentiel
Alimentation10 V·A
Classe d’isolationB
Couple de serrage0,5 N·m
Type de transformateurDéfaillance - Transformateurs de cloche de sécurité
Options proposéesaucun
RemarquesAdapté aux charges nécessitant une alimentation discontinue. Double isolation entre les enroulements primaire et secondaire
Capacité de connexion2,5 mm²
Longueur de dénudage des fils9 mm
électrique
Tension primaire230 V
Tension secondaire(5-6) & (6-7) 12 V CA
(5-7) 24 V CA
Courant secondaire0,42 A
Courant de sortie maximum (Idehors)0,83 A
Fréquence nominale (f)50/60 Hz
Perte de puissanceTotal 2,5 W
Puissance de sortie nominale10 W
UL/CSA technique
Capacité de connexion UL/CSA14 AWG
Conformité des matériaux
Déclaration RoHS2CSC446004K0201
Informations RoHSSuite à la directive européenne 2002/95/CE du 18 août 2005 et à l’amendement
RoHS Date20090625
Déclaration REACH9AKK108467A9482
Informations REACHVrai - contient des substances > 0,1 % en masse
REACH Date20240429
Modèle de rapport sur les minerais de conflit (CMRT)9AKK108468A3363
Catégorie DEEE5. Petit équipement (pas de dimension externe supérieure à 50 cm)
DEEE B2C / B2BEntreprise à consommateur
environnemental
Température de l’air ambiantOpération +10 ... +40 °C
Degré de protectionIP20 (en)
taille
Largeur en nombre d’espacements modulaires2
Largeur nette du produit35 mm
Hauteur nette du produit85 mm
Profondeur / longueur nette du produit65 mm
Poids net du produit300 g
classement
Unités de niveau 1boîte 6 pièces
Poids brut du colis de niveau 12,1 kg
Numéro E (Norvège)5469051
Certificats et déclarations
Déclaration de conformité - CE2CSC446004K0201
Certificat IMQ9AKK107992A6756
Installation
Schéma de câblage9AKK108467A7352
Téléchargements populaires
Fiche technique, Informations techniques9AKK107991A8329
Classifications et normes externes
Mouvement ETIM 9EC001547 - Transformateur de cloche
ETIM 10EC001547 - Transformateur de cloche
UNSPSC39121026
eClasseV11.0 : 27031190
Code de classification d’objetT
NormesCEI/EN 61558-2-8
Agence de certificationIMQ

ETIM for 2CSM228725R0802 Appareillage modulaire monté en face avant d'enveloppe (EC001547)

Nom de la caractéristiqueTension primaire (EF003775)
Valeur de la caractéristique230 V
Nom de la caractéristiquePuissance de sortie max. (EF001507)
Valeur de la caractéristique10 W
Nom de la caractéristiqueCourant de sortie max. (EF001315)
Valeur de la caractéristique0.83 A
Nom de la caractéristiqueApparent (EF003681)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage encastré (EF007517)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage sur rail (EF001126)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueLongueur (EF001438)
Valeur de la caractéristique65 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique35 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique85 mm
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique2
Nom de la caractéristiqueProtégé contre les courts-circuits (EF003696)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtection contre les températures (EF003782)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec dispositif on/off (EF000488)
Valeur de la caractéristiqueNon
