ABBIndustrielS800C2CCS882001R0165 ABB Circuit haute performance S802C-B16 Disjoncteur

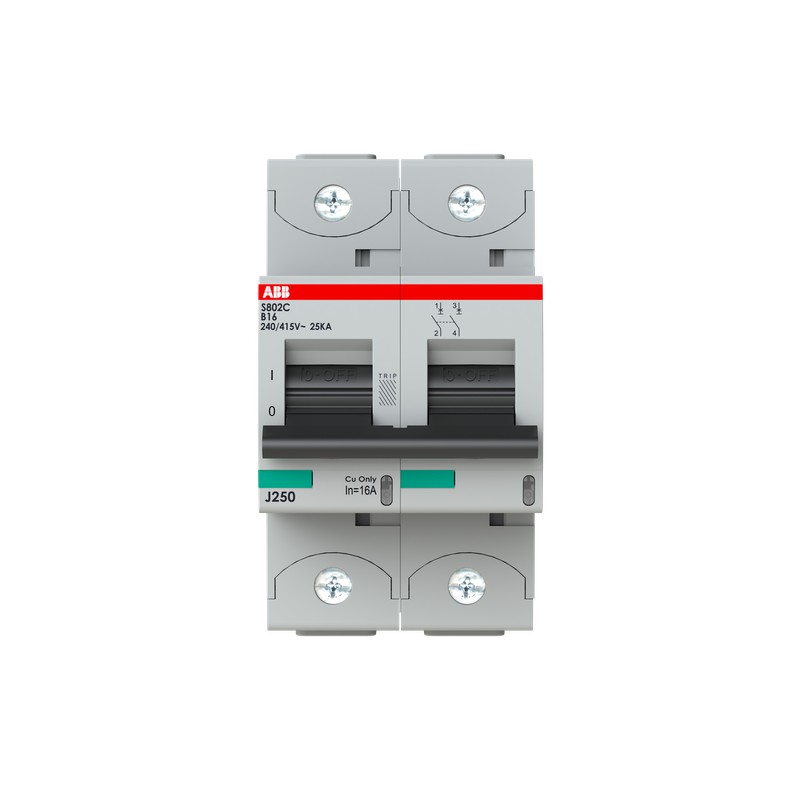

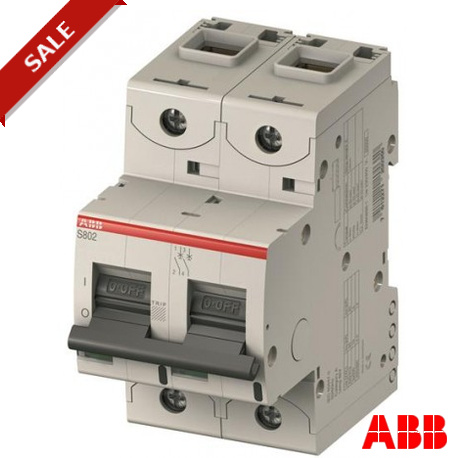

ABB 2CCS882001R0165 2CCS882001R0165 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

2CCS882001R0165 ABB Circuit haute performance S802C-B16 Disjoncteur

Référence: 2CCS882001R0165

Fabricant: ABB

Description:

Circuit haute performance S802C-B16 Disjoncteur
Int.aut. S802C-B16 2p 16A B 25kA

Catégories:

  • Appareils de protection des installations, des équipements et des personnes > Disjoncteur
  • ABB > Industriel > S800C

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Le S802C-B16 est un 2-pôle de Haute Performance disjoncteur avec B-caractéristique, avec cage terminal et un courant nominal de 16 A. Il s'agit d'une limitation de courant de l'appareil avec un maximum de capacité de rupture de 25kA à 240/415V. Il peut être utilisé pour des tensions jusqu'à 254/440V et dans DC. Il dispose de deux différents mécanismes de déclenchement, la thermique et l'appareil de déclenchement pour la protection de surcharge et de la electromechanic mécanisme de déclenchement pour la protection de court-circuit. Le S802C-B16 est conforme à la norme IEC/EN 60898-1 IEC/EN 60947-2 et permet l'utilisation à des fins résidentielles, commerciales et industrielles. Il a de nombreuses autorisations, il peut donc être utilisé dans le monde entier. La vaste gamme d'accessoires qui rend l'utilisation de S802C-B16 plus à l'aise. En raison de la rapide arc extinction de S802C-B16 votre demande sera sécurisé.

La commande

  • EAN:
    7612271212414
  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    85362020

Dimensions

  • Le Produit Net De La Largeur:
    54mm
  • Le Produit Net De La Profondeur:
    82.5mm
  • Le Produit Net De La Hauteur:
    95mm
  • Produit Poids Net:
    0.49kg

Conteneur D'Informations

  • Paquet Niveau 1 Unités:
    1 pièce
  • Paquet Niveau 1 Largeur:
    105 mm
  • Paquet Niveau 1 Durée:
    60 mm
  • Paquet De Niveau 1 De La Hauteur:
    99 mm
  • Paquet Niveau 1 Poids Brut:
    0.51 kg
  • Paquet Niveau 1 EAN:
    7612271212414

De l'environnement

  • Température De L'Air Ambiant:
    Fonctionnement -25 ... +60 °C
    De Stockage -40 ... +70 °C
  • Résistance aux Chocs de l'acc. à IEC 60068-2-27:
    5 g
    30 ms
  • La résistance aux Vibrations de l'acc. CEI 60068-2-6:
    2 à 13,2 Hz / 1mm
    13.2 - 100Hz / 0,7 g
    avec une charge de 100% x Ie
  • Conditions Environnementales:
    La Chaleur humide Cyclique selon. à IEC 60068-2-30 12+12 cycle
    La Chaleur humide Cyclique selon. à IEC 60068-2-30 55°C @ 90-96%
    La Chaleur humide Cyclique selon. à IEC 60068-2-30 25°C @ 90-100%
    La Chaleur sèche du Test B acc. CEI 60068-2-2 16 heures @ 55 °C
    La Chaleur sèche du Test B acc. CEI 60068-2-2 2 heures @ 70 °C
  • RoHS Status:
    Suite à la Directive européenne 2002/95/CE de la commission du 18 août 2005 et modification

Technique

  • Normes:
    LA NORME CEI/EN 60947-2 IEC/EN 60898-1
  • Nombre de Pôles:
    2
  • Déclenchement Caractéristique:
    B
  • Courant Nominal (Jen):
    16 Un
  • Tension Nominale D'Utilisation:
    400/500 V AC
    250 V DC
  • La Perte De Puissance:
    à la puissance Nominale de Conditions d'Exploitation par Pôle 3.1 W
  • Tension Nominale D'Isolement (Uj'):
    500 V AC
  • Tension De Fonctionnement:
    Maximum 230/400 V AC
    Un Minimum de 12 V AC
  • Fréquence nominale (f):
    50 / 60 Hz
  • Tension De Court-Circuit De La Capacité (Jecn):
    (230 / 400 V AC) 15 kA
  • Nominale Ultime En Court-Circuit Pouvoir De Coupure (Jecu):
    (240 / 415 V AC) 25 kA
    (254 / 440 V AC) 15 kA
    (125 V DC) 10 kA
  • Service Nominal De Court-Circuit Pouvoir De Coupure (Jecs):
    (240 / 415 V AC) 18 kA
    (254 / 440 V AC) 10 kA
    (125 V DC) 10 kA
  • De L'Énergie En Limitant La Classe:
    3
  • Catégorie De Surtension:
    IV
  • Degré De Pollution:
    3
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    8 kV
  • Matériel De Logement:
    L'isolation du groupe I, RAL 7035
  • Le Contact De L'Indication De Position:
    SUR / OFF / VOYAGE
  • Degré de Protection:
    acc. à IEC 60529 IP20
  • Remarques:
    Connexion de haut et en bas
    La connexion avec CU seulement
    IP40 dans boîtier avec couvercle
    Cage terminal avec vis imperdable
  • Électrique De L'Endurance:
    10000 cycle de
  • Résistance Mécanique:
    10000 cycle de
  • Type De Terminal:
    Bornes À Vis
  • La Connexion De La Capacité:
    Brin 1 ... 50 mm2
    Flexible de 1 ...70 mm2
  • Couple De Serrage:
    3,5 N·m
    31 in·lb
  • Recommandé Tournevis:
    Cruciforme pozidriv 2
  • Montage sur Rail DIN:
    TH35-15 (35 x 15 mm Rail de Montage) acc. à la norme IEC 60715
    TH35-7.5 (35 x 7,5 mm Rail de Montage) acc. à la norme IEC 60715
  • Position De Montage:
    Tout

Les certificats et les Déclarations (Numéro de Document de l')

Les Classifications

  • ETIM 4:
    EC000042 - Miniature circuit breaker (MCB)
  • ETIM 5:
    EC000042 - Miniature circuit breaker (MCB)
  • Objet Code De Classification:
    F

ETIM for 2CCS882001R0165 Appareils de protection des installations, des équipements et des personnes (EC000042)

Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique82.5 mm
Nom de la caractéristiqueCaractéristique de déclenchement (EF000889)
Valeur de la caractéristiqueB
Nom de la caractéristiqueNombre de pôles (total) (EF008618)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de pôles protégés (EF005548)
Valeur de la caractéristique2
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique16 A
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique400 V
Nom de la caractéristiqueTension d'isolation assignée Ui (EF001366)
Valeur de la caractéristique500 V
Nom de la caractéristiqueTension nominale de tenue aux chocs Uimp (EF011980)
Valeur de la caractéristique8 kV
Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiquePouvoir de coupure assigné Icn selon EN 60898 à 400 V (EF009555)
Valeur de la caractéristique15 kA
Nom de la caractéristiquePouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V (EF009557)
Valeur de la caractéristique10 kA
Nom de la caractéristiquePouvoir de coupure assigné Icu selon IEC 60947-2 à 400 V (EF009558)
Valeur de la caractéristique25 kA
Nom de la caractéristiqueFréquence (EF000416)
Valeur de la caractéristique50 Hz
Nom de la caractéristiqueClasse de limitation d'énergie (EF002568)
Valeur de la caractéristique3
Nom de la caractéristiqueMontage encastré (EF007517)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueConducteur neutre branché simultanément (EF005997)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCatégorie de surtension (EF002569)
Valeur de la caractéristique4
Nom de la caractéristiqueDegré de pollution (EF002570)
Valeur de la caractéristique3
Nom de la caractéristiqueDispositifs auxiliaires possibles (EF008148)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique3
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueTempérature ambiante en fonctionnement (EF007515)
Valeur de la caractéristique-25 °C
Nom de la caractéristiqueSection de conducteur connectable multifilaire (EF007343)
Valeur de la caractéristique0 mm²
Nom de la caractéristiqueSection de conducteur connectable monofilaire (EF007337)
Valeur de la caractéristique0 mm²
Nom de la caractéristiqueAntidéflagration (EF004663)
Valeur de la caractéristiqueNon

FICHE TECHNIQUE - PDF

Titre
Taille
Type
S802C-B16 High Performance Circuit Breaker - ABB - S802C-B16 - 2CCS882001R0165
95 Kbytes
S802C-B16 2CCS882001R0165 ABB Circuit haute performance S802C-B16 Disjoncteur
76 Kbytes
PDF MINIATURE CIRCUIT BREAKERS EN
37 Mbytes
