> >>>S202M-C6UC 2CDS272061R0064 ABB Disjoncteur S200MUC, 2P, C, 6A
Produit précédent

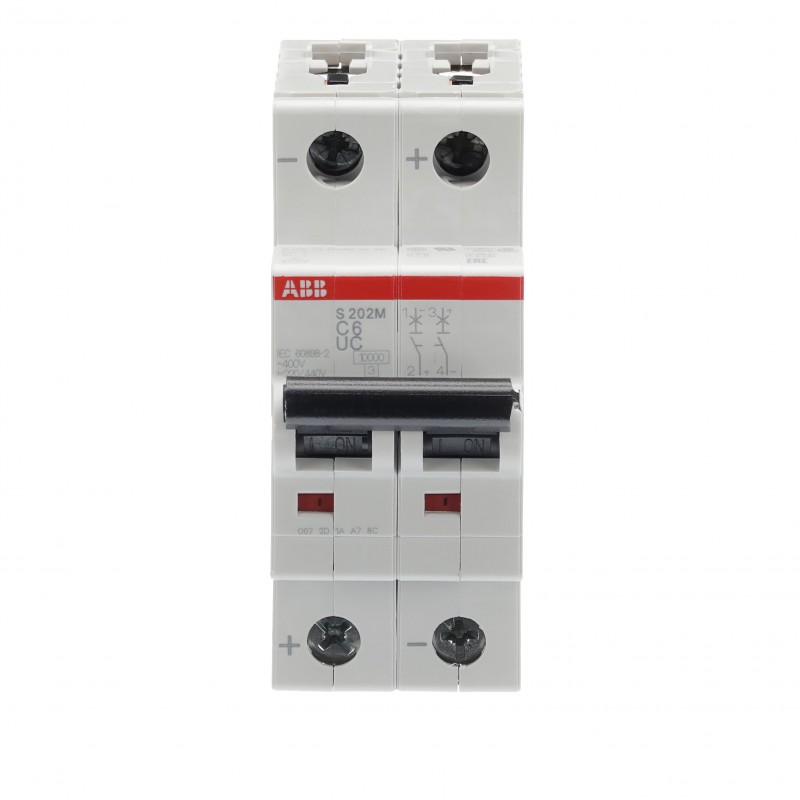

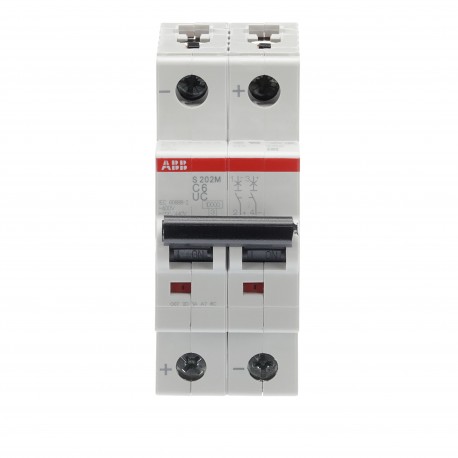

S202M-C6UC 2CDS272061R0064 ABB Disjoncteur S200MUC, 2P, C, 6A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

S202M-C6UC 2CDS272061R0064 ABB Disjoncteur S200MUC, 2P, C, 6A

S202M-C6UC

2CDS272061R0064

ABB

Disjoncteur S200MUC, 2P, C, 6A

Plus de détails


Industriel > S200M-UC

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


La miniature circuit breaker S 200 M de communications UNIFIÉES s'étend de l'établi
ABB System pro M compact® gamme de produits avec un MCB pour DC et AC applications. Le S 200 M UC impressionne avec sa gamme de performance et en conséquence la grande quantité d'approbations. Sa haute fonction intégrée de court-circuit pouvoir de coupure à travers le
tout le modèle de la ligne, son flexible AC et DC de l'application et de son approbation et de la conformité avec tous les principaux locaux et internationaux et les normes de la rendre vraiment unique.

Tous les System pro M compact® accessoires peuvent être combinés facilement avec le nouveau modèle de la ligne. Si l'entreposage ou de l'ingénierie de projet, de la planification, de l'installation ou de l'entretien de votre équipement, le S DE 200 M UC est un moyen simple et flexible de la solution.
+
–

Accessoires

Montrer accessoire images
Des Images De Produits

Elastislide Carrousel De La Visionneuse De Vignettes
  • S202M-C6UC - image 0
PrécédenteProchaine
Fin Elastislide Carrousel De La Visionneuse De Vignettes
rg-pouces
rg-galerie/ Les Images De Produits
Identificateur deQtéUnité De MesureTypeDescription
2CCA880100R0001
UnpièceCMS-100PSCMS-100PS Capteur
2CCA880101R0001
UnpièceCMS-101PSCMS-101PS Capteur
2CCA880102R0001
UnpièceCMS-102PSCMS-102PS Capteur
2CDS200909R0001
UnpièceS2C-A1S2C-A1 - Shunt Trip
2CDS200909R0002
UnpièceS2C-A2S2C-A2 - Shunt Trip
2CDS200912R0001
UnpièceS2C-H6RS2C-H6R - Contact Auxiliaire
2CDS200918R0001
UnpièceS2C-NTS2C-NT - Main Neutre
2CDS200922R0001
UnpièceS2C-S/H6RS2C-S/H6R - Signal / Contact Auxiliaire
2CDS200936R0001
UnpièceS2C-H11LS2C-H11L - Contact Auxiliaire
2CDS200936R0002
UnpièceS2C-H20LS2C-H20L - Contact Auxiliaire
2CDS200936R0003
UnpièceS2C-H02LS2C-H02L - Contact Auxiliaire
2CDS200946R0001
UnpièceS2C-H6-11RS2C-H6-11R - Contact Auxiliaire
2CDS200946R0002
UnpièceS2C-H6-20RS2C-H6-20R - Contact Auxiliaire
2CDS200946R0003
UnpièceS2C-H6-02RS2C-H6-02R - Contact Auxiliaire
2CDS200970R0001
UnpièceS2C-H01S2C-H01 - Contact Auxiliaire
2CDS200970R0002
UnpièceS2C-H10S2C-H10 - Contact Auxiliaire
2CSS200911R0001
UnpièceS2C-UA 12 DCS2C-UA 12 DC - déclencheur à minimum de Tension
2CSS200911R0002
UnpièceS2C-UA 24 ACS2C-UA 24 AC - déclencheur à minimum de Tension
2CSS200911R0003
UnpièceS2C-UA 48 ACS2C-UA 48 AC - déclencheur à minimum de Tension
2CSS200911R0004
UnpièceS2C-UA 110 ACS2C-UA AC 110 - déclencheur à minimum de Tension
2CSS200911R0005
UnpièceS2C-UA 230 ACS2C-UA 230 AC - déclencheur à minimum de Tension
2CSS200911R0006
UnpièceS2C-UA 400 ACS2C-UA 400 AC - déclencheur à minimum de Tension
2CSS200911R0007
UnpièceS2C-UA 24 DCS2C-UA 24 DC - déclencheur à minimum de Tension
2CSS200911R0008
UnpièceS2C-UA 48 DCS2C-UA 48 DC - déclencheur à minimum de Tension
2CSS200911R0009
UnpièceS2C-UA 110 CCS2C-UA 110 DC - déclencheur à minimum de Tension
2CSS200911R0010
UnpièceS2C-UA 230 DCS2C-UA 230 DC - déclencheur à minimum de Tension
2CSS200998R0001
UnpièceS2C-BPS2C-BP - Mécanique de déclenchement de l'appareil
2CSS200999R0001
UnpièceS2C-ESTS2C-EST - Plug-in de base
2CSS201997R0013
UnpièceS2C-CM1S2C-CM1 - fonctionnement du Moteur de l'appareil
2CSS203997R0013
UnpièceS2C-CM2/3S2C-CM2/3 - fonctionnement du Moteur de l'appareil
2CSS204997R0013
UnpièceS2C-CM4S2C-CM4 - fonctionnement du Moteur de l'appareil
GHS2001901R0003
UnpièceS2C-DHS2C-DH - Mécanique Accessoires

La commande

  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    Quatre vingt cinq million trois cent soixante deux mille dix

Téléchargements Populaires

  • Fiche De Données Techniques De L'Information:
    2CDC002142D0207
  • Les Instructions et les Manuels:
    2CDC002142D0207

Dimensions

  • Le Produit Net De La Largeur:
    Trente cinqmm
  • Le Produit Net De La Profondeur Et De La Longueur:
    Soixante neufmm
  • Le Produit Net De La Hauteur:
    Quatre vingt huitmm
  • Produit Poids Net:
    0.25kg

Technique

  • Normes:
    LA NORME CEI/EN 60898-2
    LA NORME CEI/EN 60947-2
  • Nombre de Pôles:
    Deux
  • Déclenchement Caractéristique:
    C
  • Courant Nominal (Jen):
    6 Un
  • Tension Nominale D'Utilisation:
    acc. à IEC 60898-1 400 V AC
    acc. à IEC 60898-1 440 V DC
    acc. IEC 60898-2 400 V AC
    acc. IEC 60898-2 440 V DC
    acc. à IEC 60947-2 440 V AC
    acc. à IEC 60947-2 440 V DC
  • La Perte De Puissance:
    4 W
    à la puissance Nominale de Conditions d'Exploitation par Pôle 2 W
  • Tension Nominale D'Isolement (Uj'):
    acc. CEI/EN 60664-1 484 V
  • Tension De Fonctionnement:
    Maximum (Incl. La tolérance) 440 V AC
    Maximum (Incl. La tolérance) 500 V DC
    Maximum 440 V AC
    Un Maximum de 500 V DC
    Un Minimum de 12 V AC
    Un Minimum de 12 V DC
  • Fréquence nominale (f):
    DC
    50 Hz
    60 Hz
  • Tension De Court-Circuit De La Capacité (Jecn):
    (253 V AC) 10 kA
    (400 V AC) 10 kA
    (440 V DC) 10 kA
  • Nominale Ultime En Court-Circuit Pouvoir De Coupure (Jecu):
    (220 V DC) 25 kA
    (440 V AC) 10 kA
    (440 V DC) 10 kA
  • Service Nominal De Court-Circuit Pouvoir De Coupure (Jecs):
    (220 V DC) 20 kA
  • De L'Énergie En Limitant La Classe:
    Trois
  • Catégorie De Surtension:
    III
  • Degré De Pollution:
    Deux
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    4 kV
    (6.2 kV @ niveau de la mer)
    (5.0 kV @ 2000 m)
  • Diélectrique Tension De Test:
    50 / 60 Hz, 1 min: 2 kV
  • Matériel De Logement:
    L'isolation du Groupe I, RAL 7035
  • Actionneur De Type:
    L'isolation du groupe II, noir, scellable
  • Le Contact De L'Indication De Position:
    Rouge / Vert ÉTEINT
  • Degré de Protection:
    IP20
  • Remarques:
    IP40 dans boîtier avec couvercle; s'il vous Plaît noter la polarité de l'appareil
  • Électrique De L'Endurance:
    20000 cycle AC
  • Résistance Mécanique (Nendu):
    20000 cycle
  • Type De Terminal:
    Bornes À Vis
  • Type Borne À Vis:
    Failsafe Bi-directionnelle de Cylindre de levage Terminal
  • La Connexion De La Capacité:
    Jeu de barres de 10 / 10 mm2
    Flexible avec Embout de 0,75 ... 25 mm2
    Flexible de 0,75 ... 25 mm2
    Rigide 0.75 ... 35 mm2
    Brin de 0,75 ... 35 mm2
  • Couple De Serrage:
    De 2,8 N·m
  • Recommandé Tournevis:
    Cruciforme pozidriv 2
  • Montage sur Rail DIN:
    TH35-7.5 (35 x 7,5 mm Rail de Montage) acc. à la norme IEC 60715
    TH35-15 (35 x 15 mm Rail de Montage) acc. à la norme IEC 60715
  • Position De Montage:
    Tout

De l'environnement

  • Température De L'Air Ambiant:
    Fonctionnement -25 ... +55 °C
    De Stockage -40 ... +70 °C
  • Résistance aux Chocs de l'acc. à IEC 60068-2-27:
    25g / 2 amortisseurs / 13 ms
  • La résistance aux Vibrations de l'acc. CEI 60068-2-6:
    5g, 20 cycles à 5 ... 150 ... 5 Hz avec une charge de 0,8 À
  • Conditions Environnementales:
    28 cycles
    avec 55 °C / 90-96 %
    et 25 °C / 95-100 %

Techniques d'UL/CSA

  • Exploitation maximale de la Tension UL/CSA:
    480Y/277 V AC
    500 V DC
  • La connexion de la Capacité UL/CSA:
    Jeu de barres 14-8 AWG
    Conducteur AWG 14-4
  • Couple de serrage UL/CSA:
    25 in·lb
  • Pouvoir de coupure nominal de l'acc. pour UL1077:
    (220 V CA) 10 kA
    (277 V AC) 6 kA
    (440 V DC) 10 kA
    (480Y / 277 V AC) 10 kA
    (500 V DC) 10 kA

Les certificats et les Déclarations (Numéro de Document de l')

  • Déclaration de Conformité CE:
    2CDK400583D2702
  • Informations Environnementales:
    2CDK400030D201
  • Les Instructions et les Manuels:
    2CDC002142D0207

Conteneur D'Informations

  • Paquet Niveau 1 Unités:
    5 pièces
  • Paquet Niveau 1 Largeur:
    92 mm
  • Paquet De Niveau 1 De La Profondeur Et De La Longueur:
    58 mm
  • Paquet De Niveau 1 De La Hauteur:
    80 mm
  • Paquet Niveau 1 Poids Brut:
    1,3 kg
  • Paquet Niveau 1 EAN:
    4013614424090
  • Paquet Niveau 2 Unités:
    60 pièces
  • Paquet Niveau 2 Largeur:
    275 mm
  • Paquet Niveau 2 De La Profondeur Et De La Longueur:
    395 mm
  • Paquet Niveau 2 Hauteur:
    210 mm
  • Paquet De Niveau 2, Poids Brut:
    16 kg
  • Paquet Niveau 2 EAN:
    4013614444449

Les Classifications

  • Objet Code De Classification:
    F
  • ETIM 4:
    EC000042 - Miniature circuit breaker (MCB)
  • ETIM 5:
    EC000042 - Miniature circuit breaker (MCB)
  • ETIM 6:
    EC000042 - Miniature circuit breaker (MCB)
  • ETIM 7:
    EC000042 - Miniature circuit breaker (MCB)
  • eClass:
    7.0 27141901
  • UNSPSC:
    Trente neuf million cents vingt et une mille six cent quatorze
