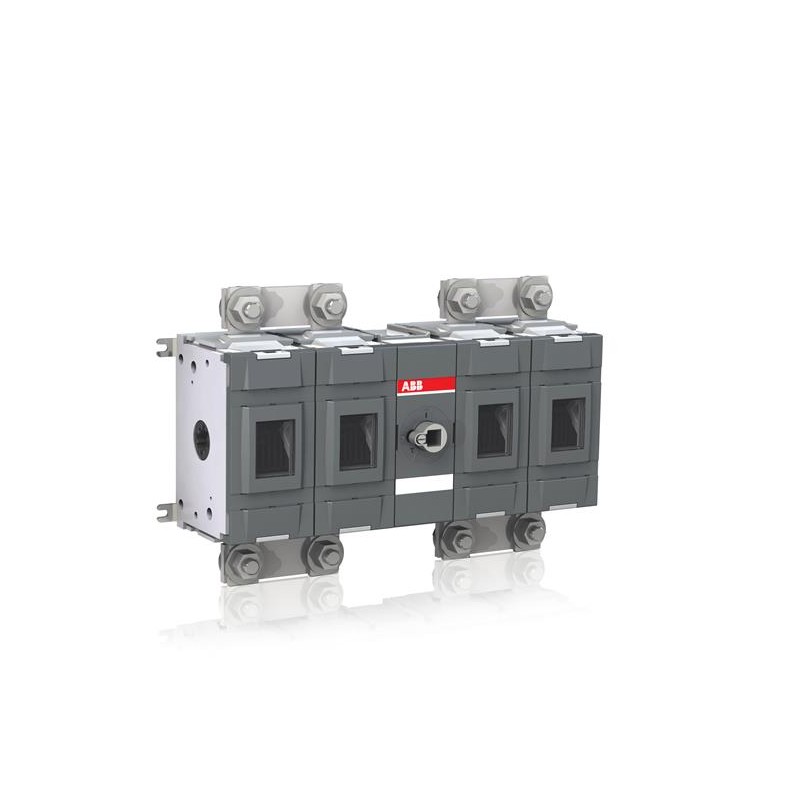

ABB OTDC800EPP22 1SCA137210R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

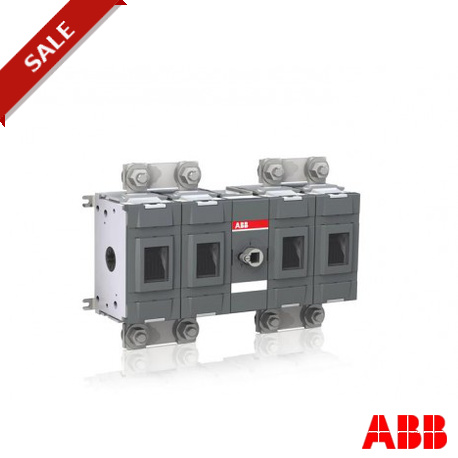

OTDC800EPP22 1SCA137210R1001 ABB OTDC800EPP22 DC Interrupteur-sectionneur

Référence: OTDC800EPP22

Code: 1SCA137210R1001

Fabricant: ABB

Description:

OTDC800EPP22 DC Interrupteur-sectionneur
Sectionneur OTDC800EPP22 DC

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

OTDC800EPP22 DC Interrupteur-sectionneur, un Terminal kit de vis inclus, de la Poignée et de l'arbre doivent être commandés séparément, de montage de la Base, CEI 1000 VDC 800

La commande

  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    Quatre vingt cinq million trois cent soixante cinq mille quatre vingt

Téléchargements Populaires

  • Fiche De Données Techniques De L'Information:
    1SCC301021C0201

Dimensions

  • Le Produit Net De La Largeur:
    Trois cent trente cinqmm
  • Le Produit Net De La Hauteur:
    Deux cent vingt septmm
  • Le Produit Net De La Profondeur:
    Cents cinqmm
  • Produit Poids Net:
    7.3kg

Technique

  • Courant assigné nominal DC-21B (jee):
    (1000 V) 800
  • Courant Thermique Conventionnel (J'l'):
    Entièrement Clos De 800 Un
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    12 kV
  • Tension Nominale D'Isolement (Uj'):
    1500 V
  • Tension Nominale D'Utilisation:
    1000 V
  • Courant de Courte durée assigné (Icw):
    1 s 10 kiloampere rms
  • Degré De Pollution:
    Trois
  • Type De Poignée:
    Poignée et axe non inclus
  • Les Commutateurs Mécanisme De Fonctionnement:
    Mécanisme Entre les Pôles
    22 (Entre les Poteaux)
  • La Position de la Ligne de Terminaux:
    De Haut En Bas
  • Mode De Fonctionnement:
    Avant exploité
  • Normes:
    IEC
  • Fonctions Spéciales:
    Pas de
  • Type De Montage:
    Montage de la Base
  • Le nombre de Circuits:
    Un
  • Nombre de Pôles:
    Deux
  • Type De Terminal:
    Lug bornes

Les certificats et les Déclarations (Numéro de Document de l')

  • Déclaration de Conformité CE:
    1SCC301009K0201
  • Les Instructions et les Manuels:
    1SCC301085M0203

Conteneur D'Informations

  • Paquet Niveau 1 Largeur:
    263 mm
  • Paquet Niveau 1 Durée:
    432 mm
  • Paquet De Niveau 1 De La Hauteur:
    143 mm
  • Paquet Niveau 1 Poids Brut:
    7,8 kg
  • Paquet Niveau 1 EAN:
    6417019656991

Les Classifications

  • ETIM 5:
    EC000216 - Interrupteur-sectionneur
  • ETIM 6:
    EC000216 - Interrupteur-sectionneur

FICHE TECHNIQUE - PDF
