> ABB>Commutateurs manuels>OTDC160EV22 1SCA149080R1001 ABB OTDC160EV22DC Interrupteur-sectionneur
Produit précédent Produit suivant

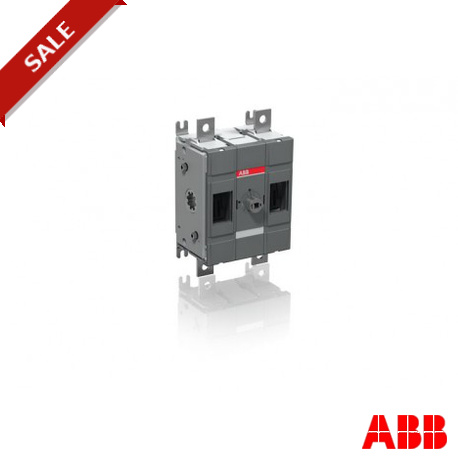

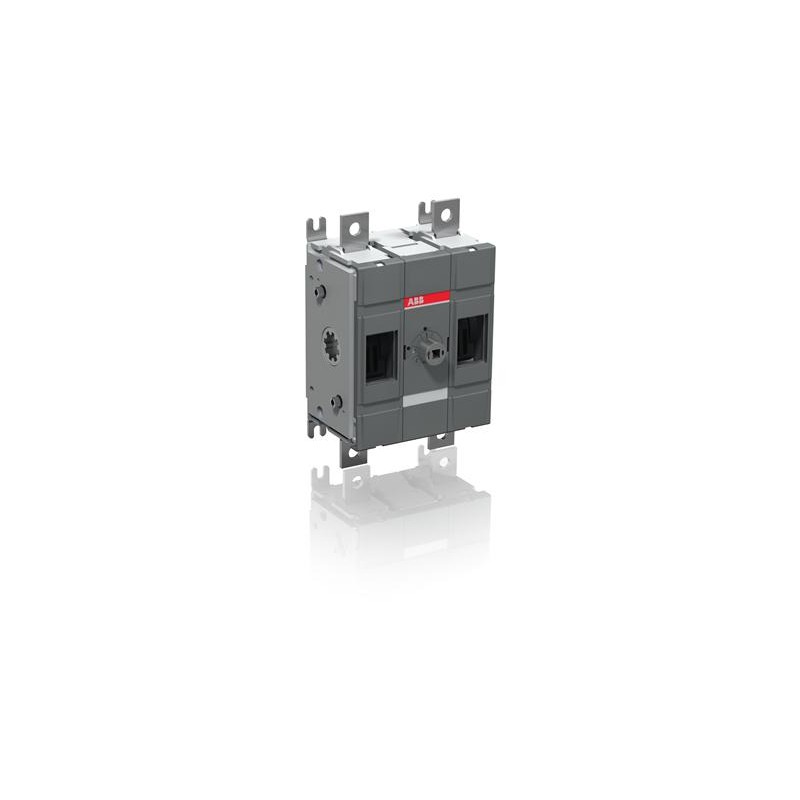

OTDC160EV22 1SCA149080R1001 ABB OTDC160EV22DC Interrupteur-sectionneur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

OTDC160EV22 1SCA149080R1001 ABB OTDC160EV22DC Interrupteur-sectionneur

OTDC160EV22

1SCA149080R1001

ABB

OTDC160EV22DC Interrupteur-sectionneur

Interrupteur sectionneur DC OTDC160EV22

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


OTDC160EV22 DC Interrupteur-sectionneur, de la Poignée et de l'arbre n'est pas inclus, montage de Base, IEC 160 1000V et 160 1500V

La commande

  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    Quatre vingt cinq million trois cent soixante cinq mille quatre vingt

Téléchargements Populaires

  • Fiche De Données Techniques De L'Information:
    1SCC301021C0201

Dimensions

  • Le Produit Net De La Largeur:
    À 185,4mm
  • Le Produit Net De La Hauteur:
    Deux cent dixmm
  • Le Produit Net De La Profondeur:
    90.5mm
  • Produit Poids Net:
    2,25kg

Technique

  • Courant assigné nominal DC-21B (jee):
    (1000 V) 160
    (1500 V) 160
  • Courant Thermique Conventionnel (J'l'):
    Entièrement Clos 160
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    12 kV
  • Tension Nominale D'Isolement (Uj'):
    1500 V
  • Tension Nominale D'Utilisation:
    1500 V
  • La Perte De Puissance:
    à la puissance Nominale de Conditions d'Exploitation par Pôle 4 W
  • Degré De Pollution:
    Trois
  • Type De Poignée:
    Poignée et axe non inclus
  • Les Commutateurs Mécanisme De Fonctionnement:
    22 (Entre les Poteaux)
  • Mode De Fonctionnement:
    Avant exploité
  • Normes:
    IEC
  • Fonctions Spéciales:
    1500 V pré-connecté
  • Type De Montage:
    Montage de la Base
  • Le nombre de Circuits:
    Un
  • Nombre de Pôles:
    Quatre
  • Type De Terminal:
    Lug bornes

Les certificats et les Déclarations (Numéro de Document de l')

  • Déclaration de Conformité CE:
    1SCC301201D2703
  • Les Instructions et les Manuels:
    1SCA144401R1001

Conteneur D'Informations

  • Paquet Niveau 1 Unités:
    1 pièce
  • Paquet Niveau 1 Largeur:
    240 mm
  • Paquet Niveau 1 Durée:
    270 mm
  • Paquet De Niveau 1 De La Hauteur:
    120 mm
  • Paquet Niveau 1 Poids Brut:
    2,5 kg
  • Paquet Niveau 1 EAN:
    6417019786865

Les Classifications

  • Objet Code De Classification:
    Q
  • ETIM 5:
    EC000216 - Interrupteur-sectionneur
  • ETIM 6:
    EC000216 - Interrupteur-sectionneur

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
