> ABB>Commutateurs manuels>OTDC100USV22 1SCA149095R1001 ABB OTDC100USV22 PV de l'Interrupteur
Produit précédent Produit suivant

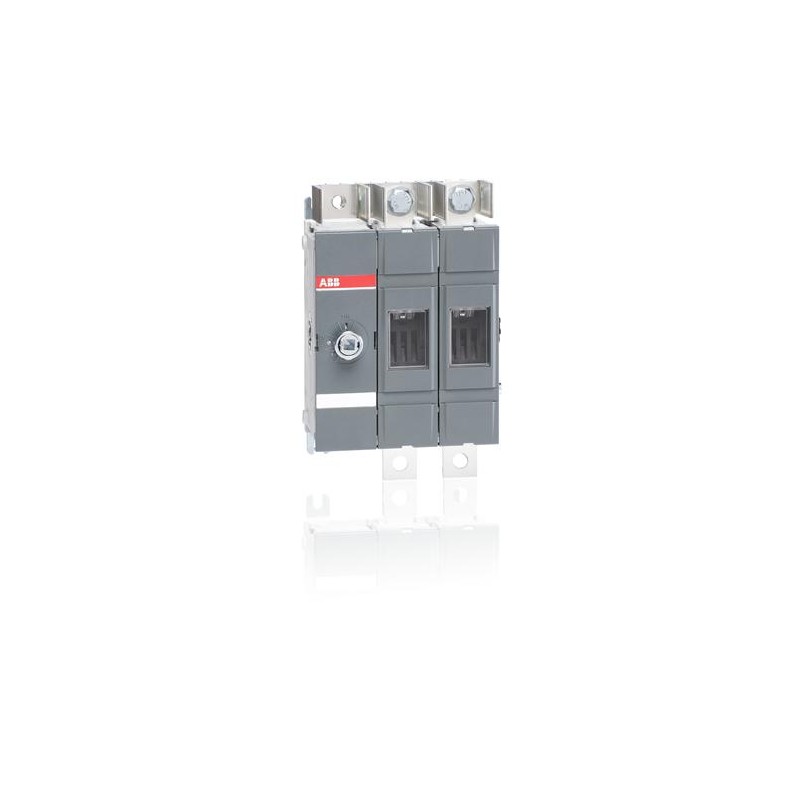

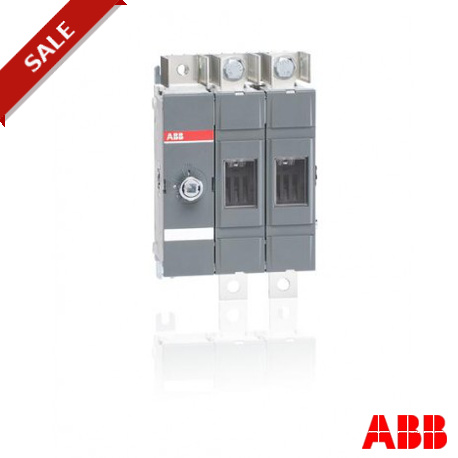

OTDC100USV22 1SCA149095R1001 ABB OTDC100USV22 PV de l'Interrupteur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

OTDC100USV22 1SCA149095R1001 ABB OTDC100USV22 PV de l'Interrupteur

OTDC100USV22

1SCA149095R1001

ABB

OTDC100USV22 PV de l'Interrupteur

Sectionneur OTDC100USV22 DC

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


OTDC100USV22 PV de l'Interrupteur, Poignée et l'arbre n'est pas inclus, de montage de la Base, de la CEI ET UL de 100 à 1 000 v et 100 1500V

La commande

  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    Quatre vingt cinq million trois cent soixante cinq mille quatre vingt

Téléchargements Populaires

  • Fiche De Données Techniques De L'Information:
    1SCC301021C0201

Dimensions

  • Le Produit Net De La Largeur:
    À 185,4mm
  • Le Produit Net De La Hauteur:
    Deux cent dixmm
  • Le Produit Net De La Profondeur:
    90.5mm
  • Produit Poids Net:
    2,35kg

Technique

  • Courant assigné nominal DC-21B (jee):
    (1000 V) 100
    (1500 V) 100
  • Courant Thermique Conventionnel (J'l'):
    Entièrement Clos De 100
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    12 kV
  • Tension Nominale D'Isolement (Uj'):
    1500 V
  • Tension Nominale D'Utilisation:
    1500 V
  • La Perte De Puissance:
    à la puissance Nominale de Conditions d'Exploitation par Pôle 2 W
  • Degré De Pollution:
    Trois
  • Type De Poignée:
    Poignée et axe non inclus
  • Les Commutateurs Mécanisme De Fonctionnement:
    22 (Entre les Poteaux)
  • Mode De Fonctionnement:
    Avant exploité
  • Normes:
    IEC ET UL
  • Fonctions Spéciales:
    1500 V pré-connectés, NOUS simple coupure de fil
  • Type De Montage:
    Montage de la Base
  • Le nombre de Circuits:
    Un
  • Nombre de Pôles:
    Quatre
  • Type De Terminal:
    Lug bornes

Techniques d'UL/CSA

  • Intensité nominale UL/CSA:
    Cent

Les certificats et les Déclarations (Numéro de Document de l')

  • Déclaration de Conformité CE:
    1SCC301201D2703
  • Les Instructions et les Manuels:
    1SCA144401R1001

Conteneur D'Informations

  • Paquet Niveau 1 Unités:
    1 pièce
  • Paquet Niveau 1 Largeur:
    240 mm
  • Paquet Niveau 1 Durée:
    270 mm
  • Paquet De Niveau 1 De La Hauteur:
    120 mm
  • Paquet Niveau 1 Poids Brut:
    2.65 kg
  • Paquet Niveau 1 EAN:
    6417019787015

Les Classifications

  • Objet Code De Classification:
    Q
  • ETIM 5:
    EC000216 - Interrupteur-sectionneur
  • ETIM 6:
    EC000216 - Interrupteur-sectionneur

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
