ABBCommutateurs manuelsOTDC1000E22 1SCA142337R1001 ABB OTDC1000E22 DC Interrupteur-sectionneur

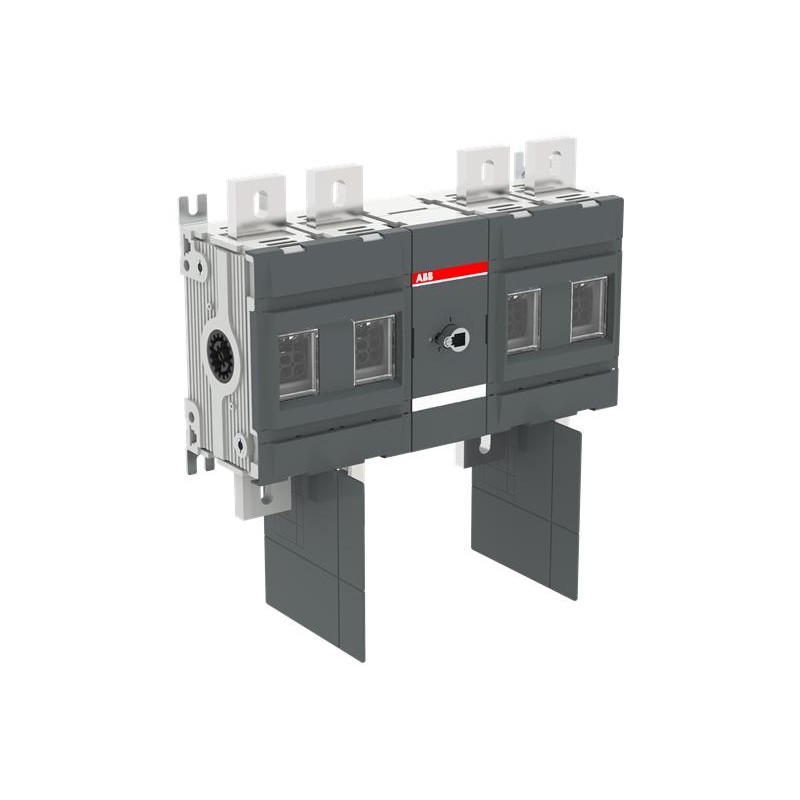

ABB OTDC1000E22 1SCA142337R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

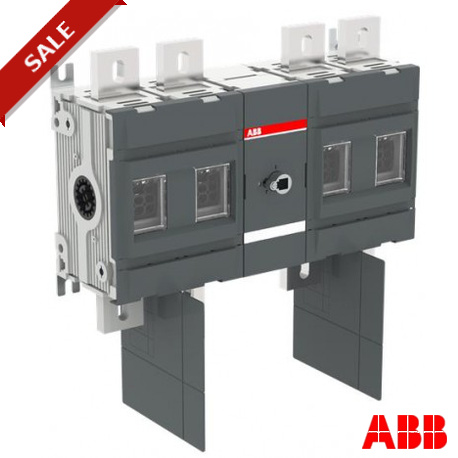

OTDC1000E22 1SCA142337R1001 ABB OTDC1000E22 DC Interrupteur-sectionneur

Référence: OTDC1000E22

Code: 1SCA142337R1001

Fabricant: ABB

Description:

OTDC1000E22 DC Interrupteur-sectionneur
Sectionneur DC OTDC1000E22

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

OTDC1000E22 DC Interrupteur-sectionneur, un Terminal kit de vis inclus, de la Poignée et de l'arbre doivent être commandés séparément, de montage de la Base, CEI 1000 VDC 1000

La commande

  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    Quatre vingt cinq million trois cent soixante cinq mille quatre vingt

Téléchargements Populaires

  • Fiche De Données Techniques De L'Information:
    1SCC301021C0201

Dimensions

  • Le Produit Net De La Largeur:
    414.5mm
  • Le Produit Net De La Hauteur:
    Trois cent soixante douzemm
  • Le Produit Net De La Profondeur:
    Cents quarante sixmm
  • Produit Poids Net:
    19,5kg

Technique

  • Courant assigné nominal DC-21B (jee):
    (1000 V) 1000
  • Classique Gratuit-Thermique de l'air Actuelle (jeth):
    q = 40 °C 1000
  • Courant Thermique Conventionnel (J'l'):
    Entièrement Clos De 1000 Un
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    12 kV
  • Tension Nominale D'Isolement (Uj'):
    1000 V
  • Tension Nominale D'Utilisation:
    1000 V
  • Courant de Courte durée assigné (Icw):
    1 s 10 kiloampere rms
  • La Perte De Puissance:
    22 W
  • Degré De Pollution:
    Trois
  • Type De Poignée:
    Poignée et axe non inclus
  • Les Commutateurs Mécanisme De Fonctionnement:
    Mécanisme Entre les Pôles
    22 (Entre les Poteaux)
  • Mode De Fonctionnement:
    Avant Exploité
  • Normes:
    IEC
  • Fonctions Spéciales:
    Pas de
  • Type De Montage:
    Montage de la Base
  • Le nombre de Circuits:
    Deux
  • Nombre de Pôles:
    Quatre
  • Type De Terminal:
    Lug bornes

Conteneur D'Informations

  • Paquet Niveau 1 Poids Brut:
    21 kg
  • Paquet Niveau 1 EAN:
    6417019698809

Les Classifications

  • ETIM 5:
    EC000216 - Interrupteur-sectionneur
  • ETIM 6:
    EC000216 - Interrupteur-sectionneur
