ABBCommutateurs manuels1SCA022870R6020 ABB Int. De la Section. côté commande OT800ES40

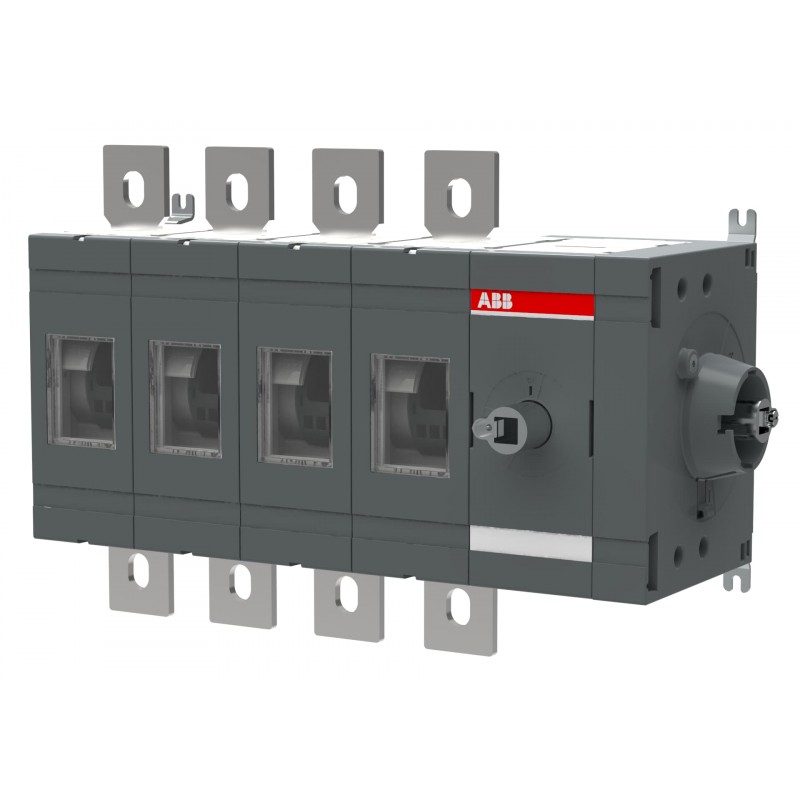

ABB 1SCA022870R6020 1SCA022870R6020 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

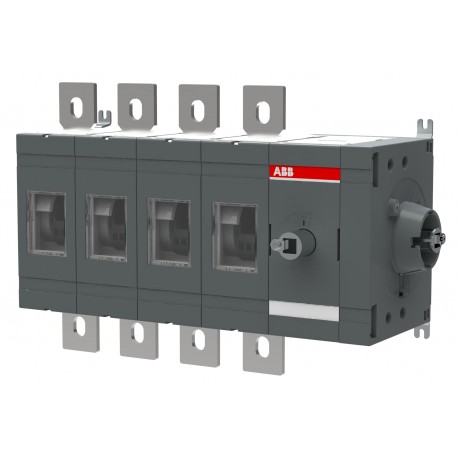

1SCA022870R6020 ABB Int. De la Section. côté commande OT800ES40

Référence: 1SCA022870R6020

Fabricant: ABB

Description:

Int. De la Section. côté commande OT800ES40
Section int. Commande latérale OT800ES40
OT800ES40 SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 744,76 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

ABB EcoSolutions
Instructions de démontage en fin de vie1SCC301119M0201
Informations environnementales1SCC301232D0201
Déclaration environnementale de produit - DEP1SCC301284D0201
Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC011021D0201
Informations RoHS1SCC011020D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Loi sur le contrôle des substances toxiques - TSCA1SCC011025D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC301020C0201
Instructions et manuels1SCC301071M0205
Dessins mécaniques1SCC301682F0001
1SCC301681F0001
Déclaration environnementale de produit - DEP1SCC301284D0201
Environnemental
Degré de protectionFront IP00
Informations environnementales1SCC301232D0201
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85365080
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit381 mm
Hauteur nette du produit250 mm
Profondeur/longueur nette du produit130 mm
Poids net du produit8.5 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1270 mm
Profondeur/Longueur du niveau d’emballage 1420 mm
Hauteur du niveau d’emballage 1220 mm
Poids brut du colis niveau 19.2 kg
Code EAN du niveau d’emballage 16417019337470
Technique
Courant thermique conventionnel à l'air libre (Ith)Θ = 40 °C 800 A
Courant thermique conventionnel (Ithe)Fully Enclosed 800 A
Degré de protectionFront IP00
Distance entre les phasesStandard
Quatrième pole positionRight Side
Type de quatrième pôleSwitched - Simultaneous Function
Type de poignéeHandle and shaft not included
Durabilité mécanique10000
Type de montageBase mounting
Nombre de pôles4P
Mode de fonctionnementSide
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Bottom In - Top Out
Perte de puissanceat Rated Operating Conditions per Pole 40 W
Tension nominale de tenue aux impulsions (Uimp)12 kV
Tension d'isolement nominale (Ui)acc. to IEC/EN 60664-1 1000 V
Courant de fonctionnement nominal AC-21A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Puissance nominale de fonctionnement AC-23A (Pe)(220 ... 240 V) 250 kW
(400 ... 415 V) 450 kW
(500 V) 560 kW
(690 V) 800 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(690 V) 80 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 20 kA
Fonctions spécialesNo
NormesIEC 60947-3
Mécanisme de fonctionnement des interrupteursMechanism at the End of the Switch
40 (Right Side)
Type de terminalBornes à œillets
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Certificats et déclarations
Certificat A2L – IEC1SCC301337D0201
Déclaration de conformité - CE1SCC301140D2704
Certificat DNV GL1SCC301184D0203
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122233
eClassV11.1 : 27371403
Catégorie DEEE5. Petit équipement (Dimensions extérieures inférieures à 50 cm)

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
