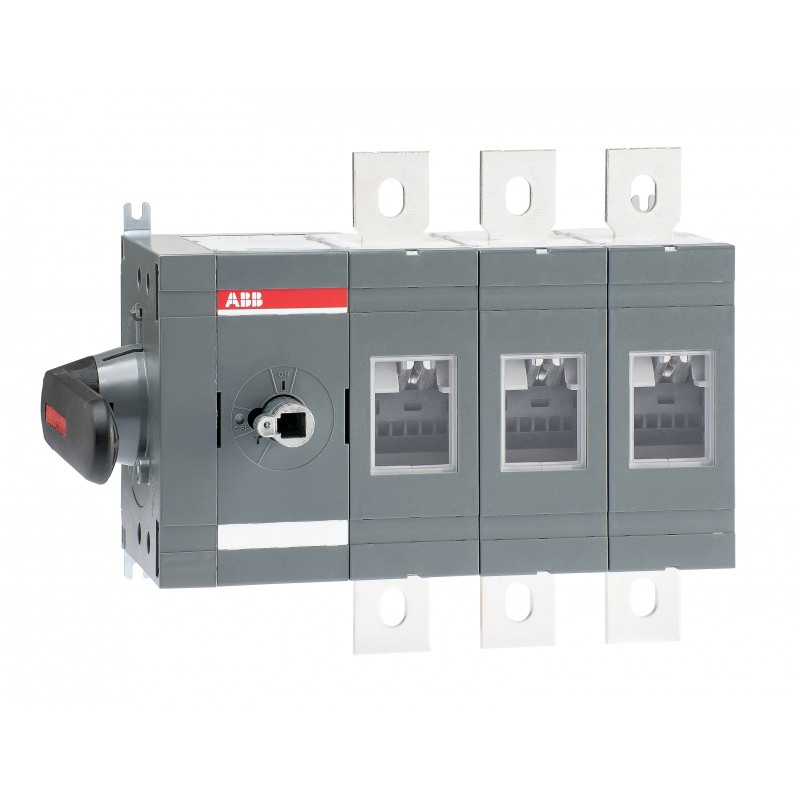

1SCA022860R2750 ABB Int. De la Section. côté commande OT800ES03K Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022860R2750 ABB Int. De la Section. côté commande OT800ES03K

1SCA022860R2750

ABB

Int. De la Section. côté commande OT800ES03K

Section int. Commande latérale OT800ES03K

OT800ES03K SWITCH-DISCONNECTOR

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

Prix total: $875.02
Prix unitaire: $875.02
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Valeur Circulaire
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Instructions relatives à la fin de vie1SCC301119M0201
Informations environnementales1SCC301232D0201
Environmental Product Declaration - EPD1SCC301284D0201
REACH Declaration1SCC011021D0201
Informations RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Eco Transparence
Environmental Product Declaration - EPD1SCC301284D0201
Commande
Quantité minimum1 pièce
Code douanier85365080
Pays d'origineFinland (FI)
Downloads Préférés
Fiche produit, informations techniques1SCC301020C0201
Instructions et manuels1SCC301071M0205
Mechanical Drawings1SCC301676F0001
1SCC301675F0001
OT800ES03K.igs
Environmental Product Declaration - EPD1SCC301284D0201
Instructions relatives à la fin de vie1SCC301119M0201
Dimensions
Produit Largeur Net341 mm
Produit Hauteur Net250 mm
Produit Longueur Net130 mm
Poids net7.1 kg
Technique
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 800 A
(500 V) 800 A
(690 V) 800 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 250 kW
(400 ... 415 V) 450 kW
(500 V) 560 kW
(690 V) 800 kW
Courant thermique conventionnel à l’air libre (Ith)Θ = 40 °C 800 A
Conventional Thermal Current (Ithe)Fully Enclosed 800 A
Tension assignée de tenue aux chocs (Uimp)12 kV
Tension assignée d’isolement (Ui)acc. to IEC/EN 60664-1 1000 V
TensionCircuit principal 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 80 kA
Courant assigné de courte durée admissible (Icw)for 1 s 20 kA
Rated Conditional Short-Circuit Current (Inc)(800 A fuse, 500 V) 100 kA
(800 A fuse, 690 V) 80 kA
Power Lossat Rated Operating Conditions per Pole 40 W
Degré de pollution3
Handle ColorBlack
Handle TypeDirect mounted pistol type handle
Switches Operating MechanismMechanism at the End of the Switch
03 (Left Side)
Distance Between PhasesStandard
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Mode de fonctionnementSide operated
Normes et standardsIEC 60947-3
Fonctions spécialesNo
Type de montageBase mounting
Nombre de pôles3
Indice de protectionFront IP00
Type de borneLug terminals
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Durabilite mecanique10000
Lock TypeYes
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Environnement
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Informations environnementales1SCC301232D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificats et Déclarations (Numéro de document)
A2L Certificate – IEC1SCC301337D0201
Certificat ATEXNo certification needed
Déclaration de Conformité - CE1SCC301140D2704
DNV GL Certificate1SCC301184D0203
REACH Declaration1SCC011021D0201
Certificat ULNo certification needed
VDE CertificateNo certification needed
Emballage
Emballage Niveau 1 Unitésbox 1 pièce
Emballage Niveau 1 Largeur270 mm
Emballage Niveau 1 Longueur420 mm
Emballage Niveau 1 Hauteur220 mm
Emballage Niveau 1 Poids7.8 kg
Emballage Niveau 1 EAN6417019308982
Classifications
Code de classification d'objetQ
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
eClassV11.1 : 27371403
Catégorie DEEE5. Small Equipment (No External Dimension More Than 50 cm)
E-Number (Finland)3660848

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
