ABBCommutateurs manuelsOT800E12YP 1SCA123595R1001 ABB OT800E12YP BY-PASS SWITCH

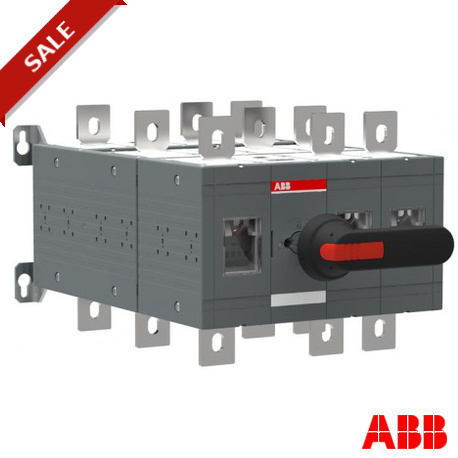

ABB OT800E12YP 1SCA123595R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

OT800E12YP 1SCA123595R1001 ABB OT800E12YP BY-PASS SWITCH

Référence: OT800E12YP

Code: 1SCA123595R1001

Fabricant: ABB

Description:

OT800E12YP BY-PASS SWITCH
Interrupteur de dérivation manuel OT800E12YP

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

OT800E12YP BY-PASS de l'INTERRUPTEUR, Poignée et de l'arbre inclus, Ouvert de transition

La commande

  • Quantité D'Ordre Minimum:
    1 pièce
  • Tarif Des Douanes, Numéro:
    Quatre vingt cinq million trois cent soixante cinq mille quatre vingt

Téléchargements Populaires

  • Fiche De Données Techniques De L'Information:
    1SCC303003C0201

Dimensions

  • Le Produit Net De La Largeur:
    Trois cent quinzemm
  • Le Produit Net De La Hauteur:
    Deux cent cinquantemm
  • Le Produit Net De La Profondeur:
    Quatre cent trente deuxmm
  • Produit Poids Net:
    43.9kg
    315 lb

Technique

  • Courant assigné nominal AC-21A (jee):
    (380 ... 415 V) 800
    (500 V) 800
    (690 V) 800
  • Courant assigné nominal AC-22A (jee):
    (380 ... 415 V) 800
    (500 V) 800
    (690 V) 800
  • Courant assigné nominal AC-23A (jee):
    (500 V) 800
    (380 ... 415 V) 800
    (690 V) 800
  • De fonctionnement assignée d'Alimentation AC-23A (Pe):
    (380 ... 415 V) 450 kW
    (500 V) 560 kW
    (690 V) 800 kW
  • Classique Gratuit-Thermique de l'air Actuelle (jeth):
    q = 40 °C 800
  • Courant Thermique Conventionnel (J'l'):
    Entièrement Clos De 800 Un
  • Nominale De Tenue Aux Impulsions De Tension (Uimp):
    12 kV
  • Tension Nominale D'Isolement (Uj'):
    1000 V
  • Tension Nominale D'Utilisation:
    1000 V
  • Courant de Courte durée assigné (Icw):
    1 s 20 kiloampere rms
  • La Perte De Puissance:
    40 W
  • Degré De Pollution:
    Trois
  • Type De Poignée:
    La poignée et la tige inclus
  • Les Commutateurs Mécanisme De Fonctionnement:
    Mécanisme Entre les Pôles
    12 (Entre les Poteaux)
  • Distance Entre Phases:
    Standard
  • La Position de la Ligne de Terminaux:
    De Haut En Bas, De Bas En Haut
  • Nombre de Pôles:
    Trois

Les certificats et les Déclarations (Numéro de Document de l')

  • Déclaration de Conformité CE:
    1SCC301196D0202
  • Les Instructions et les Manuels:
    1SCC301080M0003

Conteneur D'Informations

  • Paquet Niveau 1 Unités:
    1 pièce
  • Paquet Niveau 1 Largeur:
    420 mm
  • Paquet Niveau 1 Durée:
    680 mm
  • Paquet De Niveau 1 De La Hauteur:
    440 mm
  • Paquet Niveau 1 Poids Brut:
    43.9 kg
  • Paquet Niveau 1 EAN:
    6417019543796

Les Classifications

  • Objet Code De Classification:
    Q
  • ETIM 5:
    EC000216 - Interrupteur-sectionneur
  • ETIM 6:
    EC000216 - Interrupteur-sectionneur

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
