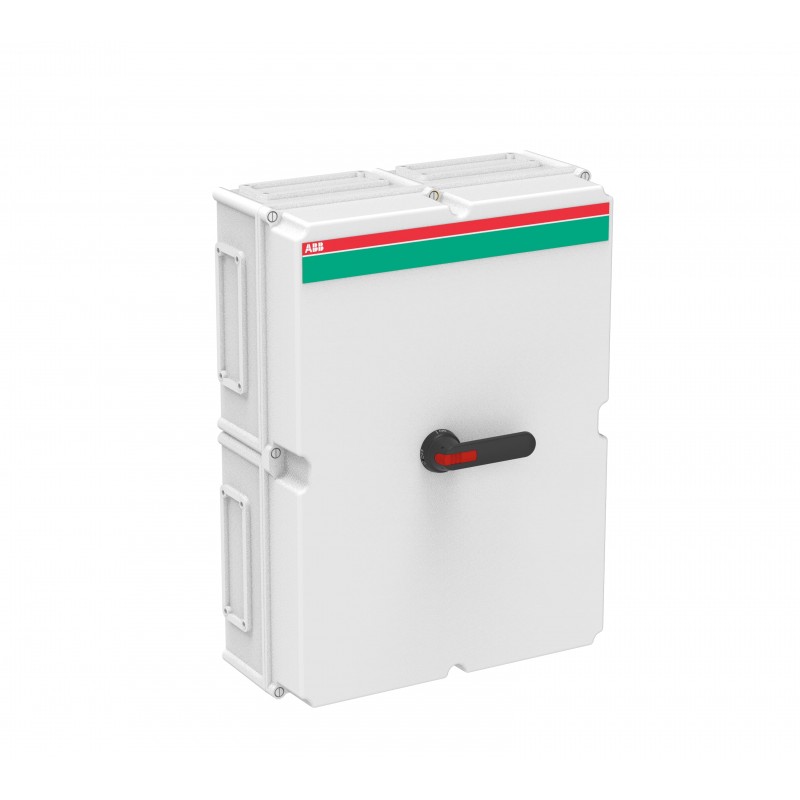

1SCA022278R3980 ABB Int. Sectionneur dans la boîte de OT630KFCC3B
1SCA022278R3980
ABB
Int. Sectionneur dans la boîte de OT630KFCC3B
Boîtier int. déconnecteur OT630KFCC3B
OT630KFCC3B Enclosed Switch Disconnector
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Valeur Circulaire | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Commande | |
| Quantité minimum | 1 pièce |
| Code douanier | 85363090 |
| Pays d'origine | Finland (FI) |
| Downloads Préférés | |
| Fiche produit, informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340015M0004 |
| Mechanical Drawings | OTPK765625P2II.stp |
| Dimensions | |
| Produit Largeur Net | 560 mm |
| Produit Hauteur Net | 760 mm |
| Produit Longueur Net | 250 mm |
| Poids net | 18.33 kg |
| Technique | |
| Rated Operational Current AC-21A (Ie) | (500 V) 570 A |
| (380 ... 415 V) 570 A | |
| (690 V) 570 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 570 A |
| (690 V) 570 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Rated Operational Power AC-23A (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Conventional Thermal Current (Ithe) | Fully Enclosed 570 A |
| Tension assignée d’isolement (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Tension | Circuit principal 1000 V |
| Rated Short-Circuit Making Capacity (Icm) | (1000 V AC) 80 kA |
| Courant assigné de courte durée admissible (Icw) | for 1 s 20 kA |
| Rated Conditional Short-Circuit Current (Inc) | 90 kA |
| Power Loss | at Rated Operating Conditions per Pole 25 W |
| Degré de pollution | 3 |
| Handle Color | Black |
| Handle Type | Pistol handle |
| Position of Line Terminals | Top In - Bottom Out |
| Normes et standards | IEC 60947-1, -3 |
| Nombre de pôles | 3 |
| Neutral Type | Detachable neutral |
| Connecting Capacity Main Circuit | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Recommended Screw Driver | Circuit principal M12 |
| Cable Entry Position | Top/Bottom |
| Cable Outlets Per Side | 2xII-flange / 2xII-flange |
| Indice de protection | acc. to IEC 60529 IP65 |
| Résistance aux chocs | Housing IK08 |
| Matériau du boîtier | Plastic |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Mounted Auxiliary Contacts | 0 NO, 0 NC |
| Number of Auxiliary Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 0 |
| Position of Neutral Terminals | Top In - Bottom Out |
| Position of PE Terminals | Top In - Bottom Out |
| Couple de serrage | Main Circuit 75 N·m |
| Technique UL/CSA | |
| Recommended Screw Driver | Circuit principal M12 |
| Couple de serrage | Main Circuit 75 N·m |
| Environnement | |
| Statut RoHS | Following EU Directive 2011/65/EU |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Certificats et Déclarations (Numéro de document) | |
| Déclaration de Conformité - CE | 1SCC340029D2704 |
| REACH Declaration | 1SCC340076D0201 |
| Emballage | |
| Emballage Niveau 1 Unités | box 1 pièce |
| Emballage Niveau 1 Largeur | 575 mm |
| Emballage Niveau 1 Longueur | 780 mm |
| Emballage Niveau 1 Hauteur | 340 mm |
| Emballage Niveau 1 Poids | 20.5 kg |
| Emballage Niveau 1 EAN | 6417019064505 |
| Classifications | |
| Code de classification d'objet | Q |
| ETIM 7 | EC000216 - Switch disconnector |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Large Equipment (Any External Dimension More Than 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 570 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 570 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 570 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 20 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 315 kW |
| Puissance de commutation à 400 V (EF009166) | 315 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
