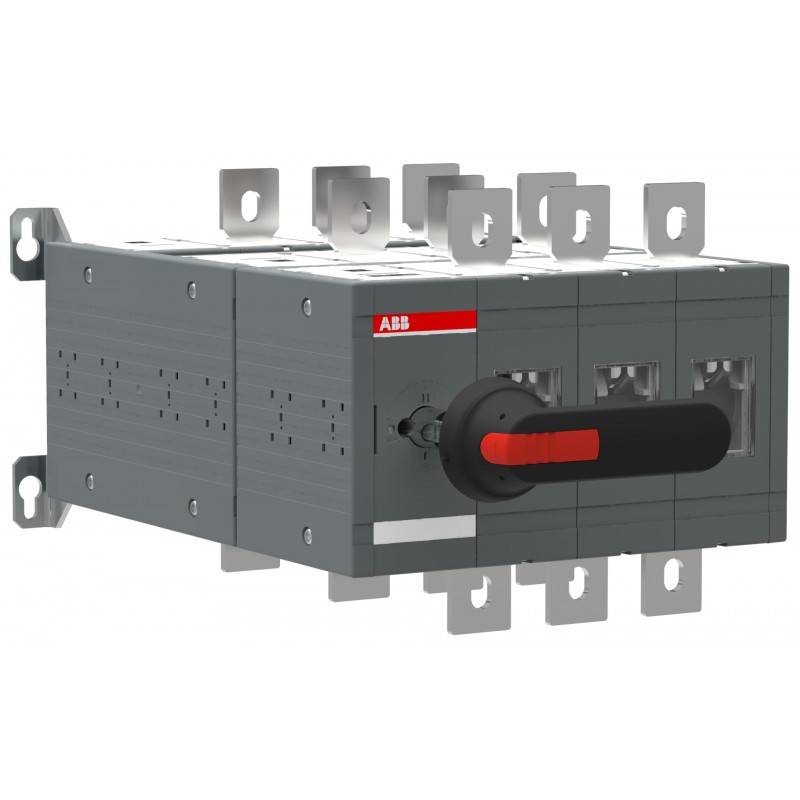

OT630E03YP 1SCA123590R1001 - ABB - OT630E03YP BY-PASS SWITCH
1SCA123590R1001
ABB
OT630E03YP BY-PASS SWITCH
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲Y compris un plastique noir IP65 I-0-II type de pistolet à poignée et d'une poignée d'extension pour l'activation de la lisse d'une opération manuelle, de l'arbre et des boulons pour la connexion du câble. La poignée d'extension est un composant logiciel enfichable monté sur la poignée standard pour le fonctionnement manuel. La poignée d'extension doit être retiré lors de cadenassage de la poignée standard. Poignée padlockable dans la position 0, le verrouillage de la porte dans le I - et II-les positions et quand cadenassé.
La commande
- Quantité D'Ordre Minimum:
- 1 pièce
- Tarif Des Douanes, Numéro:
- Quatre vingt cinq million trois cent soixante cinq mille quatre vingt
Téléchargements Populaires
- Fiche De Données Techniques De L'Information:
- 1SCC303003C0201
Dimensions
- Le Produit Net De La Largeur:
- Trois cent quinzemm
- Le Produit Net De La Hauteur:
- Deux cent cinquantemm
- Le Produit Net De La Profondeur:
- Quatre cent trente deuxmm
- Produit Poids Net:
- 43.9kg
Technique
- Courant assigné nominal AC-21A (jee):
- (380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
- Courant assigné nominal AC-22A (jee):
- (380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
- Courant assigné nominal AC-23A (jee):
- (380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
- De fonctionnement assignée d'Alimentation AC-23A (Pe):
- (380 ... 415 V) 355 kW
(500 V) 400 kW
(690 V) 630 kW
- Classique Gratuit-Thermique de l'air Actuelle (jeth):
- q = 40 °C 630 A
- Courant Thermique Conventionnel (J'l'):
- Entièrement Clos De 630 A
- Nominale De Tenue Aux Impulsions De Tension (Uimp):
- 12 kV
- Tension Nominale D'Isolement (Uj'):
- 1000 V
- Tension Nominale D'Utilisation:
- 1000 V
- Courant de Courte durée assigné (Icw):
- 1 s 20 kiloampere rms
- La Perte De Puissance:
- 25 W
- Degré De Pollution:
- Trois
- Type De Poignée:
- La poignée et la tige inclus
- Les Commutateurs Mécanisme De Fonctionnement:
- Mécanisme à la Fin de l'Interrupteur
03 (Côté Gauche)
- Distance Entre Phases:
- Standard
- La Position de la Ligne de Terminaux:
- De Haut En Bas, De Bas En Haut
- Mode De Fonctionnement:
- Avant exploité
- Type De Montage:
- Montage de la Base
- Nombre de Pôles:
- Trois
Les certificats et les Déclarations (Numéro de Document de l')
- Déclaration de Conformité CE:
- 1SCC301196D0202
- Les Instructions et les Manuels:
- 1SCC301080M0003
Conteneur D'Informations
- Paquet Niveau 1 Unités:
- 1 pièce
- Paquet Niveau 1 Largeur:
- 420 mm
- Paquet Niveau 1 Durée:
- 680 mm
- Paquet De Niveau 1 De La Hauteur:
- 440 mm
- Paquet Niveau 1 Poids Brut:
- 43.9 kg
- Paquet Niveau 1 EAN:
- 6417019543741
Les Classifications
- Objet Code De Classification:
- Q
- ETIM 5:
- EC000216 - Interrupteur-sectionneur
- ETIM 6:
- EC000216 - Interrupteur-sectionneur
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES EN.pdf | 23 Mbytes |
|
