ABBCommutateurs manuels1SCA105586R1001 ABB Interrupteur-sectionneur OT630E02K

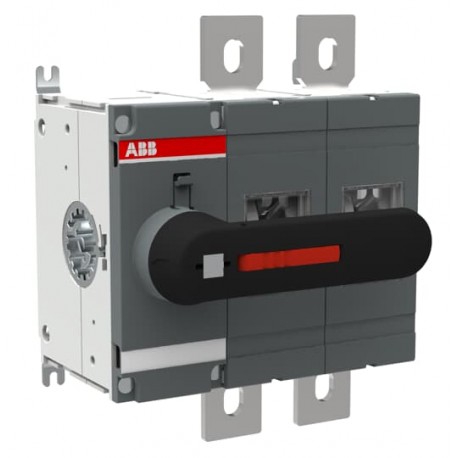

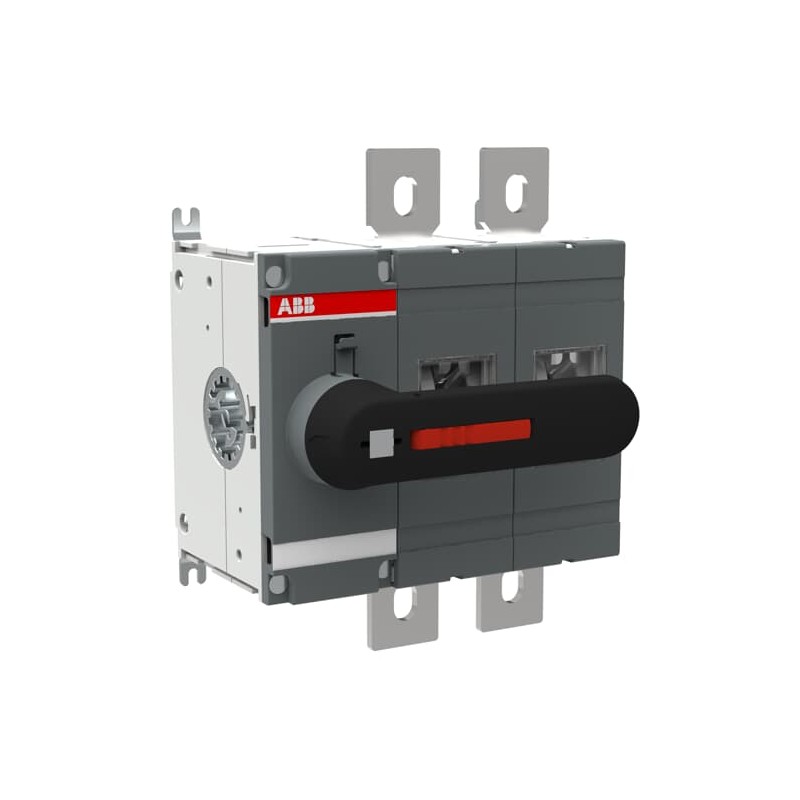

ABB 1SCA105586R1001 1SCA105586R1001 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA105586R1001 ABB Interrupteur-sectionneur OT630E02K

Référence: 1SCA105586R1001

Fabricant: ABB

Description:

Interrupteur-sectionneur OT630E02K
OT630E02K sectionneur
OT630E02K SWITCH-DISCONNECTOR

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 419,10 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Valeur Circulaire
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Instructions relatives à la fin de vie1SCC301119M0201
Informations environnementales1SCC301232D0201
Environmental Product Declaration - EPD1SCC301284D0201
REACH Declaration1SCC011021D0201
Informations RoHS1SCC011020D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Eco Transparence
Environmental Product Declaration - EPD1SCC301284D0201
Commande
Quantité minimum1 pièce
Code douanier85365080
Pays d'origineFinland (FI)
Downloads Préférés
Fiche produit, informations techniques1SCC301020C0201
Instructions et manuels1SCC301042M0211
Environmental Product Declaration - EPD1SCC301284D0201
Instructions relatives à la fin de vie1SCC301119M0201
Dimensions
Produit Largeur Net201 mm
Produit Hauteur Net250 mm
Produit Longueur Net157 mm
Poids net4.8 kg
Technique
Rated Operational Current AC-21A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
(1000 V) 630 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 630 A
(500 V) 630 A
(690 V) 630 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 200 kW
(400 ... 415 V) 355 kW
(500 V) 400 kW
(690 V) 630 kW
Courant thermique conventionnel à l’air libre (Ith)Θ = 40 °C 630 A
Conventional Thermal Current (Ithe)Fully Enclosed 630 A
Tension assignée de tenue aux chocs (Uimp)12 kV
Tension assignée d’isolement (Ui)acc. to IEC/EN 60664-1 1000 V
TensionCircuit principal 1000 V
Rated Short-Circuit Making Capacity (Icm)(690 V) 80 kA
Courant assigné de courte durée admissible (Icw)for 1 s 20 kA
Power Lossat Rated Operating Conditions per Pole 25 W
Degré de pollution3
Handle ColorBlack
Handle TypeDirect mounted pistol type handle
Switches Operating MechanismMechanism at the End of the Switch
02 (Left Side)
Distance Between PhasesStandard
Position of Line TerminalsTop In - Bottom Out
Bottom In - Top Out
Mode de fonctionnementFront operated
Normes et standardsIEC 60947-3
Fonctions spécialesNo
Type de montageBase mounting
Nombre de pôles2
Indice de protectionFront IP00
Type de borneLug terminals
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Durabilite mecanique10000
Lock TypeYes
Technique UL/CSA
Couple de serrageacc. IEC 60947-1 50 … 75 N·m
Environnement
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Informations environnementales1SCC301232D0201
Toxic Substances Control Act - TSCA1SCC011025D0201
Certificats et Déclarations (Numéro de document)
A2L Certificate – IEC1SCC301337D0201
Déclaration de Conformité - CE1SCC301140D2704
DNV GL Certificate1SCC301184D0203
REACH Declaration1SCC011021D0201
Emballage
Emballage Niveau 1 Unitésbox 1 pièce
Emballage Niveau 1 Largeur365 mm
Emballage Niveau 1 Longueur360 mm
Emballage Niveau 1 Hauteur175 mm
Emballage Niveau 1 Poids5.9 kg
Emballage Niveau 1 EAN6417019395425
Classifications
Code de classification d'objetQ
ETIM 7EC000216 - Switch disconnector
ETIM 8EC000216 - Switch disconnector
ETIM 9EC000216 - Switch disconnector (low voltage)
eClassV11.1 : 27371403
Catégorie DEEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA105586R1001 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique630 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique630 A
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique630 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique20 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique355 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique355 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueMontage au sol (EF025108)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCouleur du boîtier (EF000136)
Valeur de la caractéristiqueGris
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueRaccordement par boulon
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique201 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique250 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique157 mm
