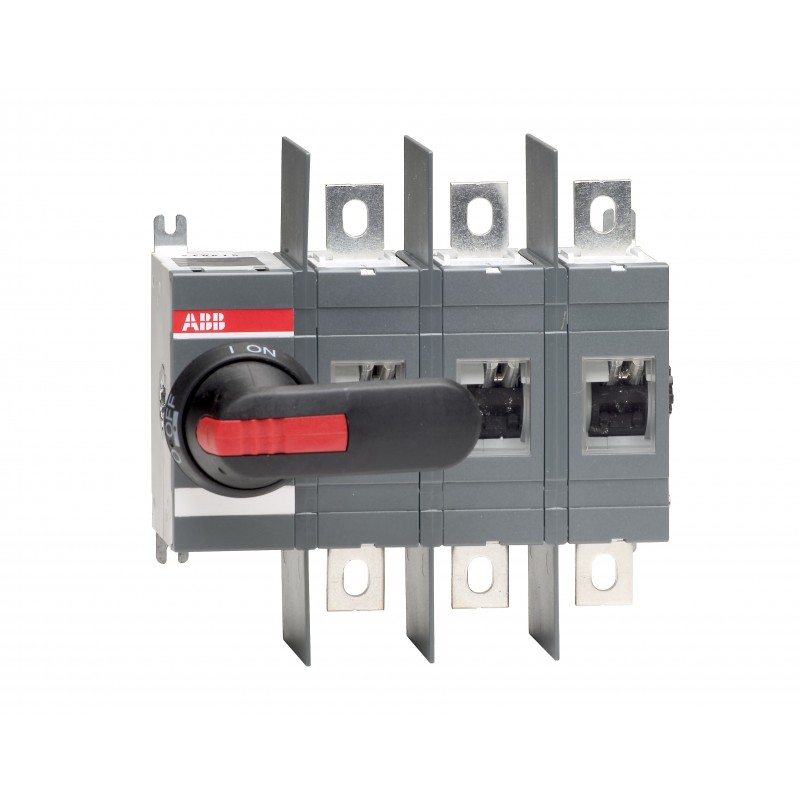

1SCA022718R9670 ABB Interrupteur-sectionneur OT400U03P
1SCA022718R9670
ABB
Interrupteur-sectionneur OT400U03P
OT400U03P sectionneur
OT400U03P SWITCH-DISCONNECTOR
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Instructions de démontage en fin de vie | 1SCC301118M0201 |
| Informations environnementales | 1SCC301266D0201 |
| Déclaration environnementale de produit - DEP | 1SCC301283D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC301020C0201 |
| Instructions et manuels | 1SCC301035M0019 |
| Dessins mécaniques | 1SCC301262F0002 |
| 1SCC301261F0002 | |
| Déclaration environnementale de produit - DEP | 1SCC301283D0201 |
| Environnemental | |
| Degré de protection | Front IP00 |
| Informations environnementales | 1SCC301266D0201 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 221 mm |
| Hauteur nette du produit | 220 mm |
| Profondeur/longueur nette du produit | 105 mm |
| Poids net du produit | 3.4 kg |
| 7.5 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 250 mm |
| 9.8 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 290 mm |
| 11.4 in | |
| Hauteur du niveau d’emballage 1 | 170 mm |
| 6.7 in | |
| Poids brut du colis niveau 1 | 3.7 kg |
| 8.1 lb | |
| Code EAN du niveau d’emballage 1 | 6417019230542 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 400 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 400 A |
| Degré de protection | Front IP00 |
| Distance entre les phases | Standard |
| Couleur de la poignée | Noir |
| Type de poignée | Handle and shaft included |
| Durabilité mécanique | 16000 |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perte de puissance | at Rated Operating Conditions per Pole 10 W |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (690 V) 400 A |
| (380 ... 415 V) 400 A | |
| (500 V) 400 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 220 kW |
| (500 V) 280 kW | |
| (690 V) 400 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V) 65 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 15 kA |
| Fonctions spéciales | No |
| Normes | IEC 60947-3 / UL 98 / CSA C22.2 NO.4 |
| Mécanisme de fonctionnement des interrupteurs | Mechanism at the End of the Switch |
| 03 (Left Side) | |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 25 mm |
| Couple de serrage | acc. IEC 60947-1 42.4 N·m |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | 600 V |
| Ampérage nominal | 400 A |
| Puissance nominale UL/CSA | (acc. to UL 200 V) 100 Hp |
| (acc. to UL 208 V) 100 Hp | |
| (acc. to UL 240 V) 125 Hp | |
| (acc. to UL 480 V) 250 Hp | |
| (acc. to UL 600 V) 350 Hp | |
| Couple de serrage | acc. IEC 60947-1 42.4 N·m |
| Certificats et déclarations | |
| Certificat BV | 1SCC301103D0201 |
| Déclaration de conformité - CE | 1SCC301135D2704 |
| Certificat GL | 1SCC301139D0201 |
| Certificat LR | 1SCC301144D0201 |
| Certificat UL | cULus certificate OT200-400 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5290 >> Disconnect switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 3660854 |
| Numéro E (Norvège) | 4372197 |
